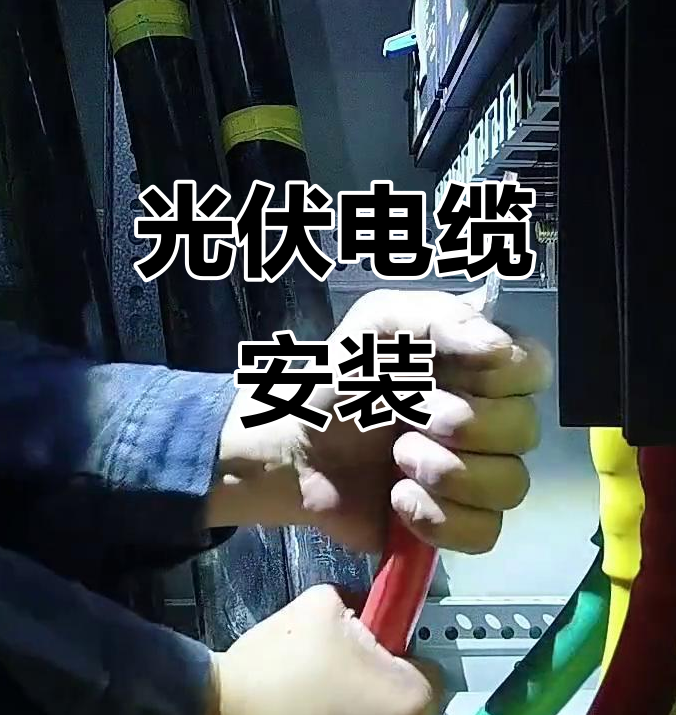

一、光伏电缆安装的核心意义
光伏电缆是太阳能发电系统的“血管”，承担电能从光伏板到逆变器的传输任务。安装质量直接决定系统效率与寿命：
1%的电压降 ≈ 1.5%发电量损失（以100米4mm²电缆为例）
错误安装可能导致：
火灾（接头过热）
系统瘫痪（绝缘破损导致短路）
25年寿命缩至10年（UV老化加速）
二、光伏电缆选型速查表
| 参数 | 户用推荐 | 工商业推荐 | 极端环境推荐 |
|---|---|---|---|
| 型号 | PV1-F 4mm² | PV-Q 6mm² | PV-EX 10mm² |
| 耐压等级 | DC 1.5kV | DC 1.8kV | DC 2.4kV |
| 护套类型 | 普通LSZH | 抗UV LSZH | 陶瓷复合护套 |
| 弯曲半径 | 6×直径 | 5×直径 | 4×直径 |
| 成本 | ￥6~8/米 | ￥12~15/米 | ￥20~30/米 |
三、工具与材料清单
3.1 必备工具
压接工具：液压钳（6~25mm²口径）
剥线器：精准剥除绝缘层（误差≤0.5mm）
兆欧表：测试绝缘电阻（≥1MΩ）
热风枪：热缩管密封（120℃±10℃）
3.2 关键耗材
| 材料 | 规格要求 | 用量参考 |
|---|---|---|
| 电缆接头 | IP68级（如MC4-EVO2） | 每块组件2对 |
| 热缩管 | 双壁含胶（收缩比3:1） | 长度≥接头+20mm |
| 扎带 | UV抗老化型（尼龙66） | 每米电缆1根 |
| 防火泥 | 阻燃等级UL94 V-0 | 穿墙孔洞填充 |
四、分步安装图解教程
4.1 组件端连接
剥线：绝缘层剥除8~10mm（镀锡铜裸露）
压接：使用MC4压接模具（压力≥20kN）
防水：热缩管覆盖接头+2cm电缆
关键数据：
压接电阻≤0.5mΩ
拉力测试≥80N（持续1分钟不脱落）
4.2 桥架布线
间距规则：
直流与交流电缆≥30cm（防干扰）
固定间距：水平0.8m/垂直0.6m
弯曲控制：
最小半径=4×电缆直径（6mm²电缆≥24mm）
4.3 逆变器接入
极性核对：万用表确认“+”对“+”（电压≈组件开路电压）
扭矩紧固：端子螺丝扭矩4~5N·m（过紧损伤铜芯）
绝缘测试：2500V兆欧表测线间电阻≥1MΩ
五、防雷与接地规范
5.1 接地系统
导体规格：≥16mm²铜缆（或25mm²铝缆）
接地电阻：≤4Ω（沙漠地区需降阻剂）
等电位连接：所有支架用6mm²铜线互联
5.2 浪涌保护
SPD选型：
直流侧：Uc≥1.5×系统电压（如1500V系统选2000V SPD）
安装位置：逆变器直流输入端
六、常见错误与纠正
| 错误类型 | 风险 | 正确做法 |
|---|---|---|
| 裸线直接穿管 | 3年内绝缘老化破裂 | 穿管前套波纹管（耐温≥120℃） |
| 铜铝直接连接 | 电化学腐蚀（年损耗≥1mm） | 使用铜铝过渡端子 |
| 扎带过紧 | 护套变形导致局部放电 | 拉力≤50N（手拉留1cm空隙） |
| 未做绝缘测试 | 系统漏电＞30mA触发保护 | 安装前后各测1次绝缘电阻 |
七、运维检测指南
7.1 年度检测项目
红外热成像：接头温升＞环境15℃即预警
护套检查：裂纹深度＞0.5mm需更换
接地电阻复测：雨季前后各测1次
7.2 故障应急处理
电缆击穿：
断开逆变器
标记故障点（间距≥20cm）
用IP68修补盒临时处理
动物啃咬：
更换为PV-Q-ANT防啃电缆
桥架内填充辣椒素泡沫
八、进阶技巧（提升5%发电量）
直流优化器：每块组件独立MPPT（减少失配损失）
双缆并联：2×4mm²替代1×6mm²（降低电阻15%）
动态布线：跟踪支架用柔性电缆（弯曲寿命提升10倍）
九、全球标准对照表
| 地区 | 电缆标准 | 核心差异 |
|---|---|---|
| 中国 | GB/T 34938-2017 | 要求-40℃低温弯曲测试 |
| 欧盟 | EN 50618:2014 | 强制DC 1.5kV耐压+3000h UV老化 |
| 美国 | UL 4703-2022 | 火焰蔓延≤1.5m（FT4级） |
| 日本 | JIS C 3665:2020 | 盐雾测试≥6000小时 |
十、终极速查手册
电压降公式：ΔU(%)=2×L×I×R/U
示例：100米6mm²铜缆载20A → ΔU≈2.1%（合格）载流量口诀：
4mm²→25A（30℃环境）
6mm²→35A（每升10℃降容5%）
寿命预测：
普通安装：15~20年
标准安装：25年
优化安装：35年+
结语：
光伏电缆安装是**“三分产品，七分施工”**的精密工程。掌握本文的：
3大选型公式（截面积/电压降/载流量）
4步接线法（剥/压/缩/测）
5项禁忌（铜铝直连/过紧弯曲等）
即可让系统效率提升5%~10%，寿命延长至30年！
