一、基础定义与核心定位
1.1 型号命名解析
PV：光伏专用（Photovoltaic）
EX：特殊应用扩展（Extended Application），通常指抗扭曲、耐极端环境、高柔性等特性
行业定位：
PV-EX是光伏系统中应对严苛环境的增强型电缆，专为以下场景设计：
高机械应力（如跟踪支架频繁转动）
极端温度（沙漠高温/极地低温）
化学腐蚀（沿海盐雾/工业区酸碱）
二、结构与材料科学
2.1 分层解剖（以6mm²为例）
| 结构层 | 材料 | 厚度 | 核心功能 |
|---|---|---|---|
| 导体 | 镀锡铜+抗疲劳编织层 | 6mm² | 抗弯折（弯曲寿命≥10,000次）、低电阻（≤3.08Ω/km） |
| 绝缘层 | 三重交联聚烯烃（XLPO） | 1.0mm | 耐DC 2kV电压（击穿强度≥30kV/mm）、耐温150℃（短时180℃） |
| 护套 | 复合型LSZH（含陶瓷微粒） | 1.5mm | 抗UV（QUV 2000小时）、抗臭氧（0.1ppm）、抗撕裂（强度≥15MPa） |

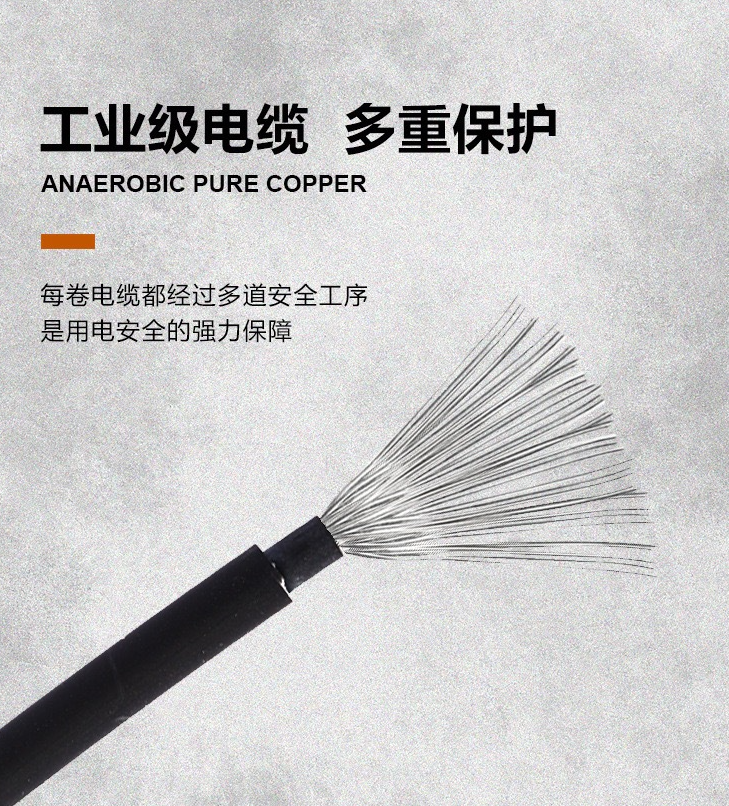

关键工艺：
导体编织层：铜丝外包不锈钢丝编织网，抗拉强度提升300%。
纳米填充护套：陶瓷微粒分散提升耐候性，寿命达35年。
三、性能参数与极限测试
3.1 电气性能（以TÜV 2 PfG 2642标准为准）
| 参数 | PV-EX性能 | 对比PV1-F | 测试标准 |
|---|---|---|---|
| 额定电压 | DC 2kV（峰值2.4kV） | 比PV1-F高33% | IEC 62930 |
| 导体电阻 | ≤3.08Ω/km（6mm²,20℃） | 比PV1-F低15% | IEC 60228 |
| 绝缘电阻 | ≥1500MΩ·km（90℃） | 是PV1-F的1.5倍 | IEC 60811 |
| 耐压试验 | 10kV/5min不击穿 | 安全裕度更高 | DIN EN 50395 |
3.2 机械与环境性能
| 参数 | PV-EX数据 | 行业意义 |
|---|---|---|
| 弯曲寿命 | ≥10,000次（直径15D） | 跟踪支架每日转动50次可用20年 |
| 抗拉强度 | ≥20MPa（护套） | 抗冰雹冲击（直径3cm冰球30m/s不破损） |
| 耐温范围 | -60℃~150℃ | 撒哈拉沙漠（80℃）至南极科考站（-55℃） |
| 耐化学腐蚀 | 10%H₂SO₄/NaOH浸泡30天 | 化工厂屋顶光伏首选 |
四、应用场景全图谱
4.1 核心应用场景
跟踪式光伏系统：每日数百次转动（如PV-EX 2×4mm²双绞线）。
漂浮光伏电站：耐水解+抗藻类腐蚀（PV-EX-AQ型号）。
沙漠电站：耐沙尘磨损+反射降温护套（PV-EX-DESERT）。
4.2 特种型号对照表
| 环境挑战 | PV-EX解决方案 | 型号示例 |
|---|---|---|
| 高辐射 | 铅屏蔽层（0.5mm） | PV-EX-RAD |
| 深海应用 | 聚氨酯防水护套 | PV-EX-UP2000 |
| 军事隐蔽 | 迷彩护套+防雷达探测 | PV-EX-CAMO |
五、国际标准与认证
5.1 认证体系
| 认证 | 核心要求 | 市场覆盖 |
|---|---|---|
| TÜV 2 PfG 2642 | 耐DC 2kV/抗扭曲≥10,000次 | 欧盟、中东 |
| UL 4703+ | 火焰蔓延≤1.0m（FT6级） | 北美 |
| GB/T 34938 | 中国特种光伏电缆标准 | 中国（强制） |
| JIS C 3665 | 耐盐雾≥5000小时 | 日本 |
标识解读：
护套印有“PV-EX 2000V TÜV”+认证编号（如R26420001）。
UL认证线身喷码“PV-EX WIRE 2.4kV UL LISTED”。
六、选型计算与安装规范
6.1 截面积公式
6.2 电压降控制
6.3 安装要点
弯曲半径：≥4×直径（柔性设计优于PV1-F的6×）。
抗风摆：固定间距≤0.5米（台风区需加密至0.3米）。
防鼠蚁：护套添加苦味剂（PV-EX-ANT型号）。
七、PV-EX vs 常规光伏电缆
| 对比项 | PV-EX | PV1-F | H1Z2Z2-K |
|---|---|---|---|
| 耐压等级 | DC 2kV | DC 1.5kV | DC 1.5kV |
| 弯曲寿命 | ≥10,000次 | ≤2,000次 | ≥5,000次 |
| 护套强度 | 陶瓷复合（15MPa） | 普通LSZH（10MPa） | 双层LSZH（12MPa） |
| 成本 | ￥15~25/米（6mm²） | ￥5~8/米 | ￥8~12/米 |
| 适用场景 | 跟踪支架/极端环境 | 固定支架/普通环境 | 高机械应力场景 |
八、运维与故障处理
8.1 常见故障
护套磨损：沙尘长期摩擦 → 选用PV-EX-DESERT耐磨型号。
导体断裂：频繁弯曲 → 检查弯曲半径是否＜4D。
8.2 检测方法
红外热像仪：负载下温升＞20℃需排查接头。
兆欧表：绝缘电阻＜1MΩ/km立即更换。
九、未来技术方向
自修复护套：微胶囊技术修复裂缝（试验中）。
智能监测：内嵌光纤实时测温（PV-EX-FBG）。
超导应用：高温超导带材（-70℃电阻趋零）。
十、工程速查手册
| 参数 | PV-EX标准 | 设计底线 |
|---|---|---|
| 电压等级 | DC 2kV | ≥系统最大电压×1.5 |
| 截面积 | 6mm²（载流量100A） | ≥1.56×Isc×并联数 |
| 弯曲半径 | ≥4×直径 | 禁止直角弯折 |
| 认证要求 | TÜV 2 PfG 2642必选 | 无认证禁用 |
| 寿命 | 35年（护套保用15年） | 匹配电站生命周期 |
总结：
PV-EX是光伏领域的“特种电缆”，高耐压、超柔性、极致耐候三大特性征服所有恶劣环境！选型时牢记：
认证不全的PV-EX=伪特种电缆（认准TÜV 2 PfG 2642）
截面积宁大勿小（6mm²起跳）
安装柔性＞刚性（最小弯曲半径4D）
注：漂浮电站推荐PV-EX-AQ型号，自带防藻涂层！中晨线缆：13554162348
