一、基础定义与核心特性
1.1 型号解析
H1：耐候型交联聚烯烃绝缘（Halogen-free, XLPO）
Z2：双层阻燃护套（无卤低烟，符合IEC 60332-1）
Z2：抗紫外线（UV）及耐臭氧（Ozone）双重防护
K：抗扭曲设计（抗机械应力≥5000次弯曲）
通俗理解：
H1Z2Z2-K是一种专为光伏系统设计的双护套无卤阻燃电缆，具备耐高温、抗扭曲、抗老化等特性，是连接光伏组件与逆变器的“黄金血管”。
二、结构与材料剖析
2.1 分层结构
| 层数 | 材料 | 功能 | 厚度（示例） |
|---|---|---|---|

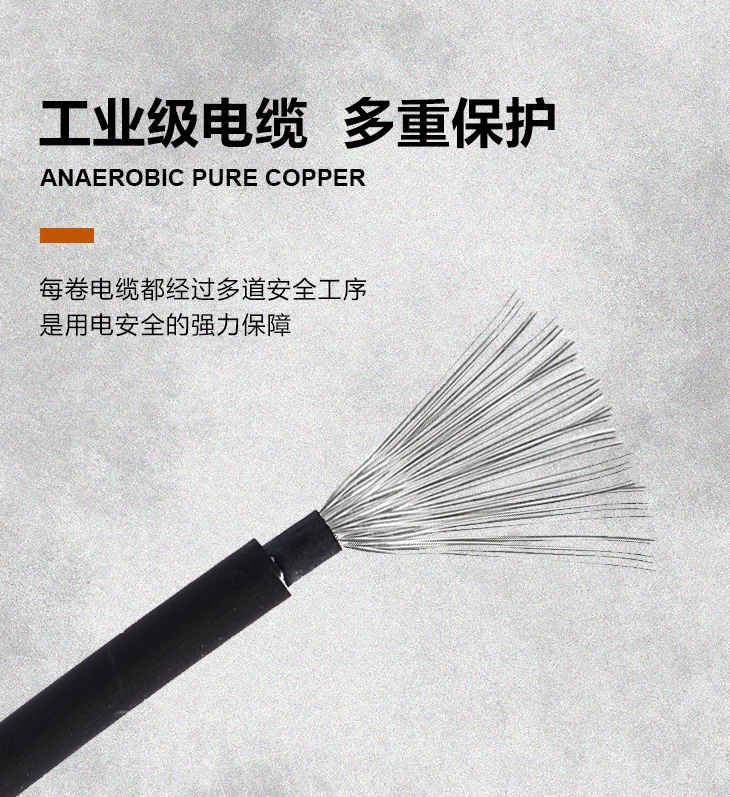

| 导体 | 镀锡铜（或铝合金） | 导电（电阻率≤0.0175 Ω·mm²/m） | 4mm²截面积 |
| 绝缘层 | 交联聚烯烃（XLPO） | 绝缘（耐压DC 1.8kV，击穿强度≥20kV/mm） | 0.8mm |
| 内护套 | 无卤低烟聚烯烃（LSZH） | 阻燃（氧指数≥32）、抗UV | 1.2mm |
| 外护套 | 耐候型LSZH | 机械防护、耐臭氧 | 1.5mm |
关键工艺：
辐照交联：通过电子束辐照提升绝缘层耐温等级（-40℃~120℃）。
双层护套：内护套阻燃，外护套抗环境应力，寿命达25年以上。
三、性能参数与标准
3.1 电气性能
| 参数 | 数值 | 测试标准 |
|---|---|---|
| 额定电压 | DC 1.5kV（最高1.8kV） | IEC 62930 |
| 导体电阻（20℃） | ≤4.61Ω/km（4mm²铜芯） | IEC 60228 |
| 绝缘电阻 | ≥1000MΩ·km（70℃） | IEC 60811 |
| 耐压试验 | 6.5kV/5min不击穿 | TÜV 2 PfG 1169 |
3.2 机械与环境性能
| 参数 | 数值 | 测试方法 |
|---|---|---|
| 抗拉强度 | ≥10MPa（护套） | ISO 527 |
| 弯曲寿命 | ≥5000次（直径20D） | IEC 62821 |
| 耐UV老化 | 1000小时（QUV测试无开裂） | ISO 4892 |
| 阻燃等级 | IEC 60332-1（单根垂直燃烧） | GB/T 18380.1 |
四、应用场景与选型指南
4.1 典型应用
光伏组件串联：组件间直流连接（4~6mm²截面积）。
跟踪式光伏系统：抗扭曲特性适配旋转支架（H1Z2Z2-K 2×6mm²）。
高温环境：沙漠电站（耐温120℃型号）。
腐蚀性环境：沿海地区（护套耐盐雾≥3000小时）。
4.2 选型计算
五、国际认证与合规性
| 认证 | 标准内容 | 适用市场 |
|---|---|---|
| TÜV 2 PfG 1169 | 耐DC 1.5kV、耐UV、阻燃 | 欧洲、中东 |
| UL 4703 | 耐火焰蔓延、湿热循环 | 北美 |
| CCC | GB/T 33594（等效IEC 62930） | 中国（强制） |
| JET | 日本光伏电缆标准 | 日本 |
六、对比其他光伏电缆
| 型号 | H1Z2Z2-K优势 | 局限性 |
|---|---|---|
| PV1-F | 抗扭曲性更强（K设计） | 成本高10%~15% |
| PV-WIRE | 更适合美国UL标准 | 无双层护套，耐候性弱 |
| PV-YJY | 铠装可选（直埋防护） | 重量大，不适合架空 |
七、施工与维护要点
7.1 安装规范
弯曲半径：≥6×电缆外径（如外径8mm→半径≥48mm）。
固定间距：水平敷设≤1米，垂直敷设≤0.5米。
接地要求：金属支架需与电缆屏蔽层共接地（防静电）。
7.2 常见故障
护套开裂：长期紫外线照射+低温脆化（选耐寒型H1Z2Z2-K -40℃）。
导体氧化：铝芯电缆接头处需镀锡处理。
八、未来发展趋势
智能化：集成光纤测温（如H1Z2Z2-K-FT型号）。
轻量化：铝合金导体+薄壁护套（重量降20%）。
环保化：生物基护套材料（可降解）。
九、总结速查表
| 维度 | H1Z2Z2-K特性 |
|---|---|
| 核心优势 | 抗扭曲、双层护套阻燃、耐候性极佳 |
| 适用场景 | 跟踪式光伏、高温/高湿环境、长寿命电站 |
| 成本 | 比PV1-F高10%~20%，但维护成本低50% |
| 国际兼容性 | 通吃TÜV/UL/CCC认证，全球项目通用 |
选购口诀：
