一、光伏电缆概述
光伏电缆（PV Cable）是太阳能发电系统中的核心组件，用于连接光伏组件、逆变器和配电设备。其核心特点是：
耐候性强：抗紫外线（UV）、耐高低温（-40℃~120℃）、抗臭氧。
电气性能优：低电阻、高绝缘强度，减少能量损耗。
环保阻燃：无卤素（Halogen-free），燃烧时低烟无毒。
二、光伏电缆型号分类与命名规则
2.1 常见型号前缀
| 型号前缀 | 含义 | 适用场景 |
|---|---|---|
| PV1-F | 单芯光伏电缆（铜导体） | 组件间串联、直流侧 |
| H1Z2Z2-K | 双芯光伏电缆（抗扭曲） | 跟踪式光伏系统、移动场景 |
| PV-Q | 轻型光伏电缆（铝导体） | 分布式屋顶光伏（低成本） |
| PV-EX | 防爆型光伏电缆 | 化工、油田等危险区域 |
2.2 型号命名解析（以PV1-F 1×4mm²为例）
PV：光伏专用（Photovoltaic）
1：单芯结构
F：交联聚烯烃绝缘（XLPO）
1×4mm²：单芯截面积4平方毫米
三、核心型号详解
3.1 直流侧电缆（组件→逆变器）
| 型号 | 导体材料 | 绝缘/护套 | 耐压等级 | 特点 |
|---|---|---|---|---|
| PV1-F | 镀锡铜 | XLPO+XLPO | DC 1.8kV | 抗UV、耐高温，TÜV认证 |
| PV-WIRE | 铜 | 交联聚乙烯 | DC 2kV | 美国UL标准，直埋可用 |
| PV-YJY | 铜/铝 | XLPE+PE | DC 1.5kV | 铠装可选（如PV-YJY22） |
选型要点：
截面积：根据电流选择（如4mm²载流量≈55A，6mm²≈70A）。
耐压：≥系统最高电压（如1500V系统选1.8kV电缆）。
3.2 交流侧电缆（逆变器→电网）
| 型号 | 导体材料 | 绝缘/护套 | 耐压等级 | 特点 |
|---|---|---|---|---|
| YJV | 铜 | XLPE+PVC | AC 0.6/1kV | 常规交流输出，成本低 |
| ZC-YJY | 铜 | XLPE+PE | AC 1kV | 阻燃C级，商用电站首选 |
| NH-YJV | 铜 | XLPE+无卤料 | AC 1kV | 耐火型，防火要求高场景 |
注：交流侧需符合国标GB/T 12706，直流侧需符合TÜV 2 PfG 1169或UL 4703。
四、特殊型号与场景适配
4.1 抗扭曲电缆（跟踪式光伏）

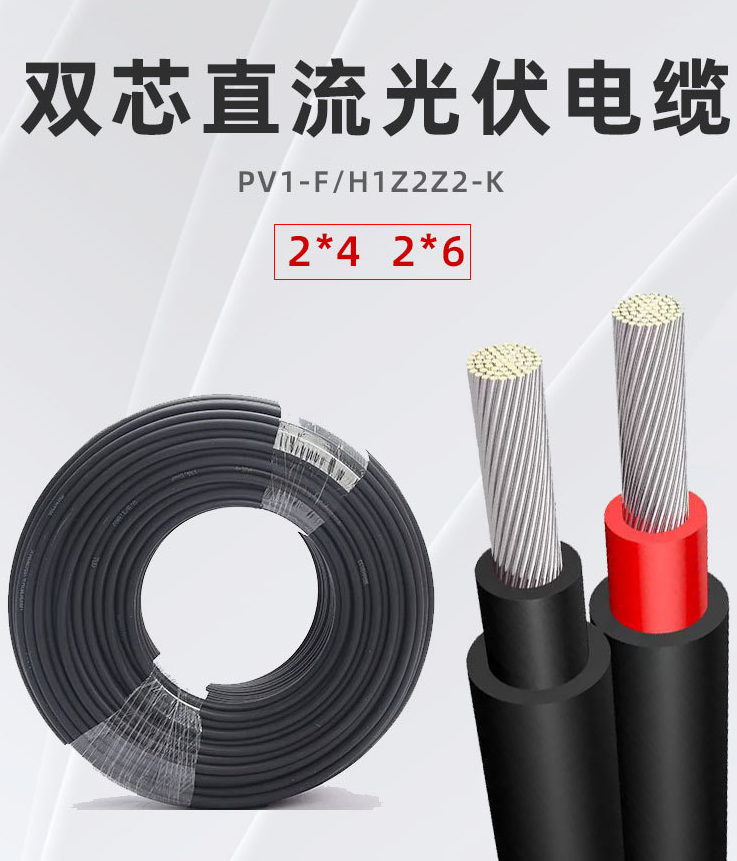

型号：H1Z2Z2-K
特点：双绞结构，耐弯曲≥5000次（IEC 62821标准）。
4.2 耐高温电缆（沙漠/高温区）
型号：PV1-F 120℃
特点：长期耐温120℃，短期150℃（常规型号为90℃）。
4.3 防鼠蚁电缆（野外电站）
型号：PV-F-ANT
特点：护套添加辣椒素，防啮齿动物啃咬。
4.4 铝芯电缆（低成本方案）
型号：PV-Q（铝导体）
缺点：电阻率比铜高，需增大截面积（如铜4mm²→铝6mm²）。
五、国际标准与认证
| 标准 | 适用范围 | 核心要求 |
|---|---|---|
| TÜV 2 PfG 1169 | 欧洲光伏电缆 | 耐UV、DC 1.5kV、-40℃~120℃ |
| UL 4703 | 美国光伏电缆 | 耐火焰蔓延、耐湿热循环 |
| IEC 62930 | 国际通用光伏电缆 | 兼容UL与TÜV，全球项目通用 |
| GB/T 33594 | 中国光伏电缆标准 | 等效IEC 62930，强制CCC认证 |
六、选型流程与注意事项
6.1 选型五步法
定电压：直流侧选DC 1.5kV或1.8kV，交流侧选AC 1kV。
算电流：根据组件短路电流（Isc）×1.25选择截面积。
选材质：铜芯（高效）或铝芯（低成本）。
适配环境：高温、防鼠、抗UV等需求。
查认证：TÜV/UL/CCC认证必选。
6.2 避坑指南
误区1：直流电缆用于交流侧（绝缘材料不同，易击穿）。
误区2：截面积不足（导致发热，效率下降≥5%）。
误区3：忽略耐候性（普通PVC电缆户外2年即老化）。
七、光伏电缆型号速查表
| 应用场景 | 推荐型号 | 国际认证 | 关键参数 |
|---|---|---|---|
| 组件间串联 | PV1-F 1×4mm² | TÜV 2 PfG 1169 | DC 1.8kV, 90℃ |
| 跟踪式光伏 | H1Z2Z2-K 2×6mm² | IEC 62821 | 抗扭曲5000次 |
| 沙漠高温电站 | PV1-F 120℃ | UL 4703 | 耐温120℃ |
| 分布式屋顶 | PV-Q 1×6mm² | GB/T 33594 | 铝导体，低成本 |
| 化工防爆区 | PV-EX 1×4mm² | ATEX/IECEx | 阻燃防爆 |
八、未来趋势
轻量化：铝合金导体（重量减30%，成本降20%）。
智能化：内置光纤监测温度与故障（如PV-FTTH型号）。
环保化：可降解护套材料（生物基聚烯烃）。
通过这份指南，您可精准选择光伏电缆型号，确保系统高效、安全、长寿！
