一、基础定义与核心定位
1.1 型号命名解析
行业地位：
PV1-F是光伏直流侧应用最广的电缆型号，全球90%以上的光伏电站组件串联采用此型号，被誉为光伏系统的“标准化血管”。
二、结构与材料科学

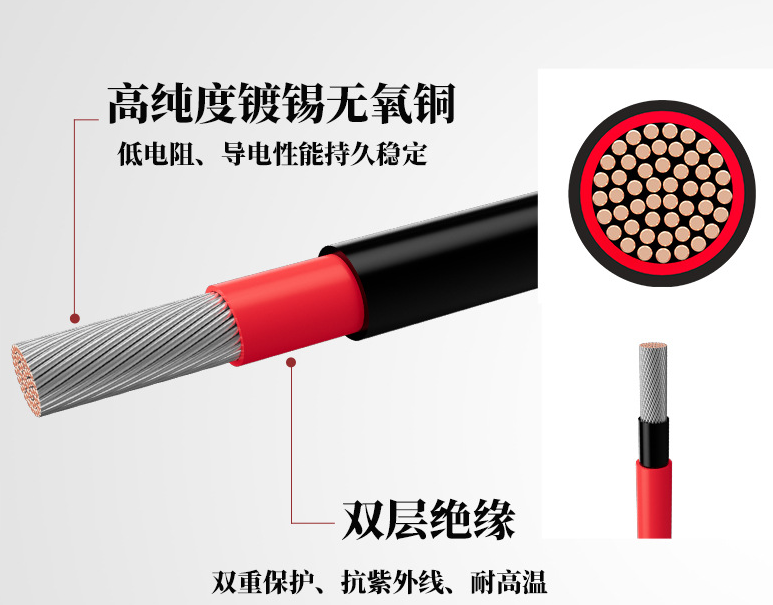

2.1 分层解剖（以4mm²为例）
| 结构层 | 材料 | 厚度 | 核心功能 |
|---|---|---|---|

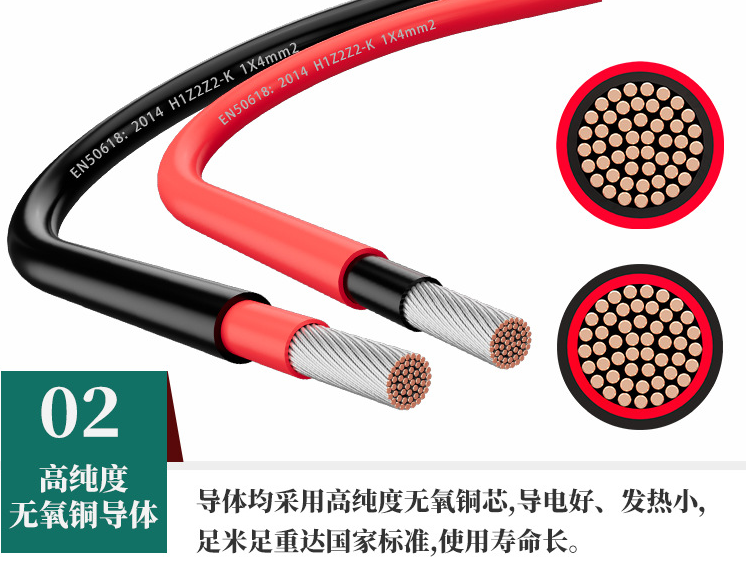

| 导体 | 镀锡退火铜（或镀银铜） | 4mm² | 低电阻（≤4.61Ω/km）、抗氧化（盐雾测试≥3000小时） |

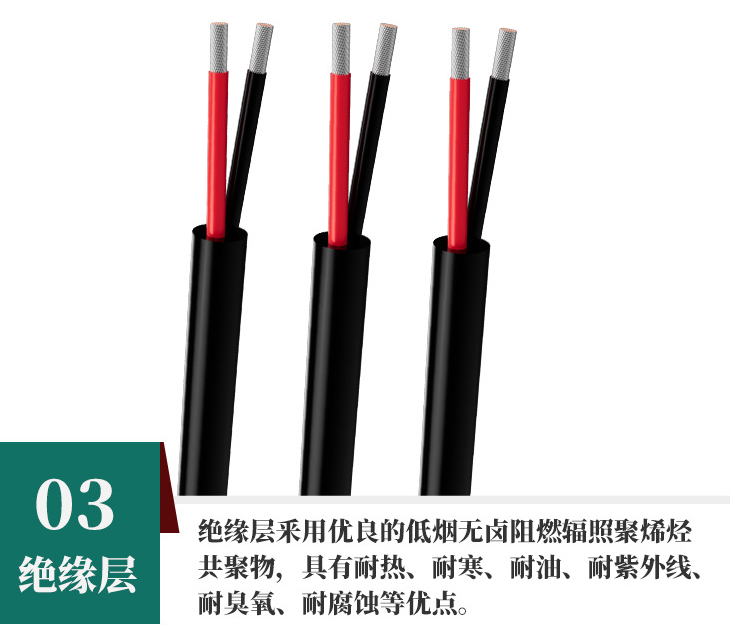

| 绝缘层 | 辐照交联聚烯烃（XLPO） | 0.8mm | 耐DC 1.8kV电压（击穿强度≥25kV/mm）、耐温120℃（常规）/150℃（短时） |
| 护套 | 无卤低烟阻燃料（LSZH） | 1.2mm | 阻燃（IEC 60332-1）、抗UV（QUV测试≥1000小时）、抗臭氧（浓度0.01ppm下无裂纹） |
关键工艺：
电子束辐照：使聚烯烃分子链交联，耐温等级从90℃提升至120℃。
双层共挤：绝缘与护套一次成型，杜绝分层风险。
三、性能参数与极限测试
3.1 电气性能（以TÜV 2 PfG 1169标准为准）
| 参数 | 典型值 | 测试方法 | 行业对比 |
|---|---|---|---|
| 额定电压 | DC 1.5kV（峰值1.8kV） | IEC 62930 | 优于普通电缆（DC 1kV） |
| 导体直流电阻 | ≤4.61Ω/km（20℃,4mm²） | IEC 60228 | 比铝芯电缆低40% |
| 绝缘电阻 | ≥1000MΩ·km（70℃） | IEC 60811 | 是PVC电缆的10倍 |
| 耐压试验 | 6.5kV/5min不击穿 | DIN EN 50395 | 远超工作电压安全裕度 |
3.2 机械与环境性能
| 参数 | 实测数据 | 测试标准 | 场景意义 |
|---|---|---|---|
| 抗拉强度 | ≥12.5MPa（护套） | ISO 527 | 抗冰雹冲击、风振 |
| 弯曲寿命 | ≥5000次（直径20D） | IEC 62821 | 适应跟踪支架反复转动 |
| 低温冲击 | -40℃无裂纹 | GB/T 2951.14 | 高寒地区（如西藏、北欧） |
| 耐酸碱 | 10%HCl/NaOH浸泡7天无变化 | IEC 60811 | 化工屋顶光伏必备 |

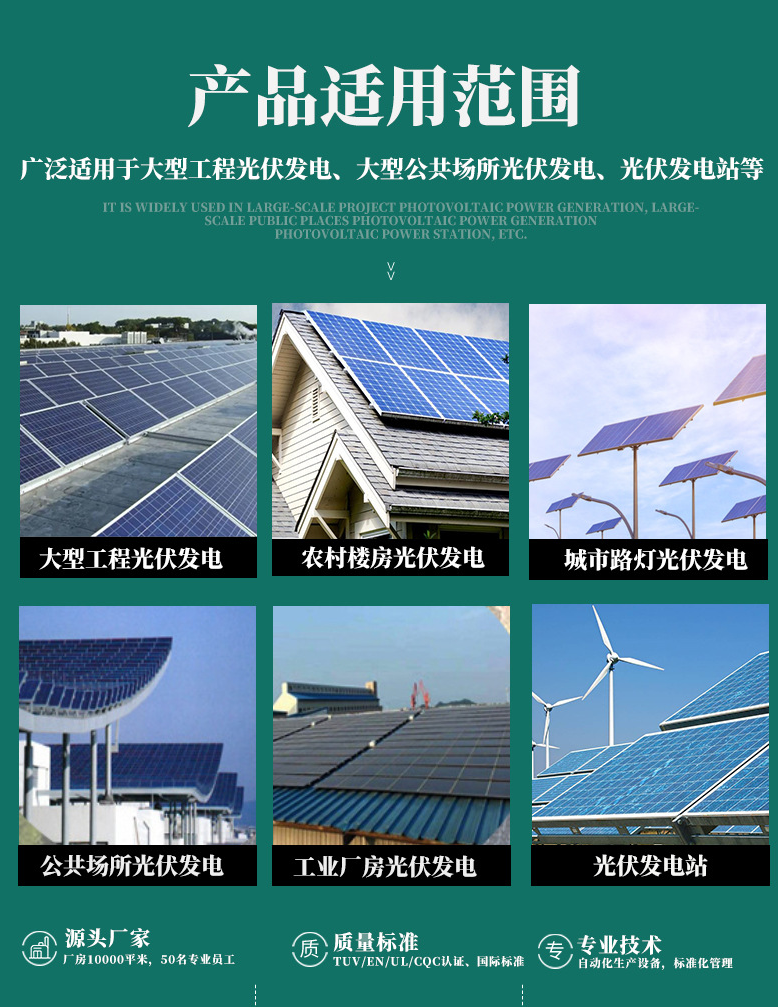

四、应用场景全图谱
4.1 核心应用场景
组件间串联：4~6mm²截面积，最大支持20A电流（Isc×1.56安全系数）。
直流汇流箱输入：10~16mm²截面积，集中式电站主电路。
屋顶光伏：2.5mm²小截面积，轻量化布线（需防踩踏型号PV1-F-ARMOR）。
4.2 特殊场景适配
| 环境挑战 | 解决方案 | 对应型号 |
|---|---|---|
| 沙漠高温 | 耐温150℃护套 | PV1-F HT150 |
| 沿海高盐雾 | 镀银导体+防盐雾护套 | PV1-F-AG |
| 极地低温 | -60℃低温柔性护套 | PV1-F CRYO |
| 防鼠蚁 | 护套添加辣椒素 | PV1-F-ANT |
五、国际标准与认证体系
5.1 全球主流认证
| 认证 | 核心要求 | 市场覆盖 |
|---|---|---|
| TÜV 2 PfG 1169 | 耐DC 1.5kV/耐UV/阻燃 | 欧盟、中东、澳洲 |
| UL 4703 | 火焰蔓延≤1.5m（FT4测试） | 北美、南美 |
| CCC | GB/T 33594（等效IEC 62930） | 中国（强制） |
| JET | 耐盐雾≥3000小时 | 日本 |
认证标识解读：
TÜV认证电缆：印有“PV1-F 1500V TÜV”及认证编号（如R50000001）。
UL认证电缆：护套有“PV WIRE 1.8kV UL”连续喷码。
六、选型计算与工程规范
6.1 截面积计算公式
6.2 电压降校验
6.3 安装规范
弯曲半径：≥6×电缆直径（如6mm外径→半径≥36mm）。
固定间距：水平≤1m，垂直≤0.8m（防风摆）。
禁止行为：与交流电缆同桥架（需间隔≥30cm）。
七、PV1-F vs 其他光伏电缆
| 对比项 | PV1-F | H1Z2Z2-K | PV-WIRE |
|---|---|---|---|
| 结构 | 单芯 | 双绞双护套 | 单芯（美标） |
| 抗扭曲 | 一般（≤2000次） | 极强（≥5000次） | 一般（≤1500次） |
| 耐压等级 | DC 1.5kV | DC 1.5kV | DC 2kV |
| 成本 | 低（￥5~8/米，4mm²） | 高（￥8~12/米） | 中（￥6~10/米） |
| 适用场景 | 固定支架/屋顶 | 跟踪支架 | 北美地面电站 |
八、常见问题与故障排查
8.1 护套开裂
原因：UV老化+低温脆化（-40℃以下）。
方案：更换耐寒型PV1-F CRYO（-60℃）。
8.2 绝缘击穿
原因：机械损伤（如踩踏）或电压超限。
预防：选用铠装型PV1-F 22（钢带防护）。
8.3 导体发热
原因：截面积不足（如4mm²载20A持续运行）。
解决：升级至6mm²（载流量55A）。
九、未来技术演进
智能型：集成光纤测温（PV1-F-SMART）。
超导型：纳米铜复合材料（电阻降低50%）。
生态型：可回收聚烯烃护套（循环利用率≥90%）。
十、终极选型速查表
| 参数 | PV1-F标准值 | 工程要求 |
|---|---|---|
| 电压等级 | DC 1.5kV（1.8kV峰值） | ≥系统最大电压×1.2 |
| 截面积 | 4mm²（载流量55A） | ≥1.25×Isc×并联数 |

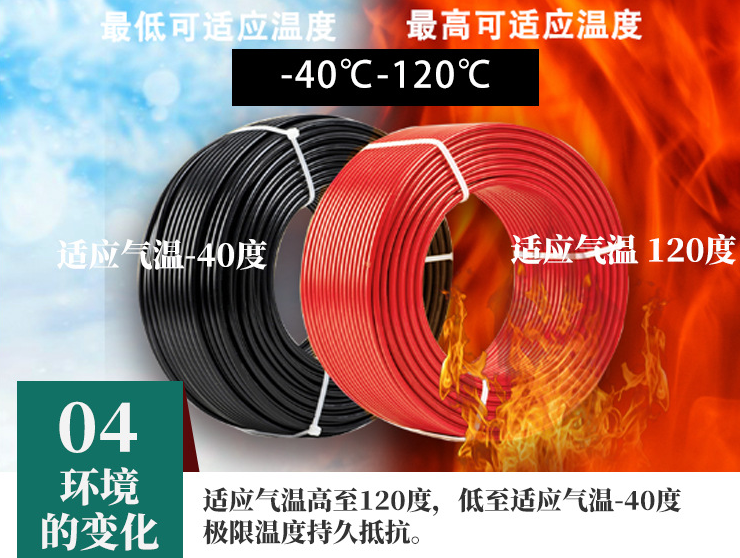

| 耐温范围 | -40℃~120℃ | 按当地极端气候+20℃余量 |
| 认证要求 | TÜV/UL/CCC三选二 | 项目所在地强制认证 |
| 寿命 | 25年（UV防护下） | 不低于电站设计寿命 |
总结：
PV1-F是光伏直流侧的“黄金标准”，选型时紧盯电压、截面积、耐候性、认证四大要素，即可规避99%的运维风险！
注：大型电站建议通中晨线缆咨询适配事宜13554162348。
