一、YJV23电缆基础认知
1. 型号解码与核心定义
YJV23 分解：
YJ：交联聚乙烯（XLPE）绝缘
V：聚氯乙烯（PVC）内护套
2：双钢带铠装
3：聚乙烯（PE）外护套
示例：YJV23-8.7/15kV 3×185（铜芯） / YJLV23-0.6/1kV 4×240（铝芯）
2. 铠装类型对比（GB/T 12706-2020）
| 铠装代号 | 结构 | 抗压强度 | 典型应用 |
|---|---|---|---|
| 22（YJV22） | 双钢带+PVC外护套 | ≥400N/cm | 直埋、电缆沟 |
| 23（YJV23） | 双钢带+PE外护套 | ≥400N/cm | 潮湿/腐蚀环境 |
| 32（YJV32） | 细圆钢丝+PVC护套 | ≥1000N/cm（抗拉） | 竖井、水下 |
二、结构与材料科学

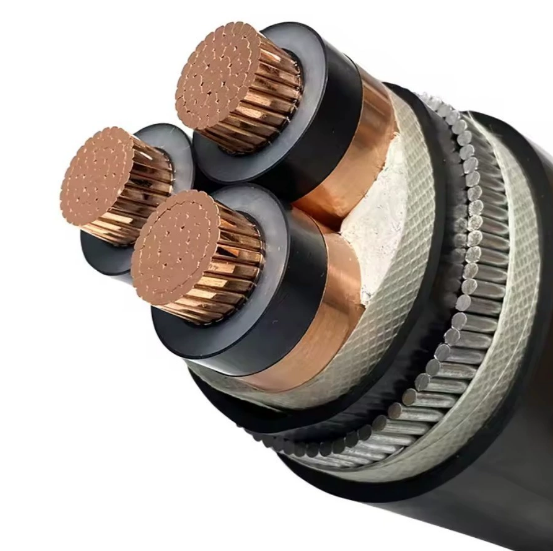

1. 铠装防护型结构设计
graph TB A[铜/铝导体] --> B[XLPE绝缘] --> C[半导电阻水层] C --> D[PVC内护套] --> E[镀锌钢带铠装] --> F[聚乙烯外护套] ">
2. 关键材料技术参数
| 材料层 | 技术要求 | 检测标准 |
|---|---|---|
| 导体 | 铜：电阻率≤0.017241Ω·mm²/m（20℃） | GB/T 3956-2008 |
| XLPE绝缘 | 介电强度≥25kV/mm（90℃） | GB/T 12706.2-2020 |
| 钢带铠装 | 镀锌钢带（厚度≥0.5mm，锌层≥40g/m²） | GB/T 2518-2019 |
| PE外护套 | 耐环境应力开裂（≥1000h） | GB/T 2951.42-2008 |
三、生产工艺全流程
1. 精密制造流程图
graph LR A[导体绞合] --> B[三层共挤绝缘] --> C[导体屏蔽测试] C --> D[成缆绕包] --> E[钢带铠装] --> F[PE护套挤出] --> G[局部放电检测] ">
2. 核心工艺控制点
钢带铠装工艺：
▶ 钢带间隙≤带宽的50%（螺旋绕包）
▶ 铠装层搭接率≥15%（防径向渗水）PE护套挤出：
▶ 采用熔体泵控制厚度偏差≤±0.2mm
▶ 添加2%炭黑（抗紫外线老化）局部放电控制：
▶ 出厂试验电压2.5U₀（15kV电缆需37.5kV/5min）
四、规格型号全系列
1. 电压等级与截面积
| 电压等级 | 芯数组合 | 截面积范围（mm²） | 外径范围(mm) |
|---|---|---|---|
| 0.6/1kV | 1芯 | 1.5-1000 | 5.3-55.0 |
| 0.6/1kV | 3+1芯 | 4-400 | 12.8-65.2 |
| 8.7/15kV | 3芯 | 25-630 | 30.1-85.7 |
| 26/35kV | 1芯 | 50-1000 | 32.4-92.5 |
2. 特殊衍生型号
| 型号 | 特性 | 应用场景 |
|---|---|---|
| ZR-YJV23 | 阻燃C类（成束燃烧通过GB/T 18380.34） | 地铁隧道 |
| NH-YJV23 | 耐火950℃/90min（通过GB/T 19216） | 核电站安全壳 |
| WDZA-YJV23 | 无卤低烟A类阻燃 | 高层建筑竖井 |
五、工程应用与选型
1. 典型应用场景
化工园区：
▶ 上海化学工业区（腐蚀性土壤）
▶ 参数：YJV23-8.7/15kV 3×185，耐酸碱试验≥3000h水电站：
▶ 三峡右岸电站（潮湿廊道）
▶ 选型：YJV23-26/35kV 1×500，径向阻水等级A级海上风电：
▶ 广东阳江海上风电场
▶ 方案：YJV23-36/66kV 1×800，盐雾试验≥5000h
2. 选型计算案例
项目需求：
场所：沿海石化厂区（含Cl⁻腐蚀）
载流量：环境温度40℃时≥320A
解决方案：型号：YJV23-8.7/15kV 3×150
验证参数：
钢带镀锌层厚度≥60μm（GB/T 2518）
载流量修正系数0.88（IEC 60502-2）→实际载流量346A
六、国标与试验标准
1. 强制性检测体系
| 试验类型 | 标准依据 | 关键技术指标 |
|---|---|---|
| 电气性能 | GB/T 3048-2007 | 工频耐压3.5U₀/5min不击穿 |
| 铠装机械性能 | GB/T 2952-2020 | 钢带抗拉强度≥295MPa |
| 护套材料 | GB/T 17651-2021 | 耐环境应力开裂≥1000h |
| 局部放电 | GB/T 7354-2018 | 放电量≤10pC（1.5U₀下） |
2. 国际标准对照
IEC 60502-2：中压电缆铠装结构要求
IEEE 404：电缆接头机械强度测试
七、运维与故障诊断
1. 典型故障分析
案例1：钢带锈蚀穿孔
▶ 原因：镀锌层破损+土壤pH<4.5
▶ 解决方案：改用304不锈钢带铠装案例2：PE护套开裂
▶ 原因：紫外线老化（无炭黑防护）
▶ 改进：护套炭黑含量提升至2.5%
2. 智能监测技术
分布式光纤测温（DTS）：
▶ 定位精度±0.5m，温度分辨率0.1℃X射线探伤：
▶ 检测铠装层缺陷（识别≥0.2mm裂纹）
八、技术前沿
1. 材料创新
纳米改性PE护套：
▶ 耐磨性提升300%（应用于矿山拖曳电缆）自修复绝缘层：
▶ 微胶囊化硅氧烷（自动修复≤0.3mm电痕）
2. 数字孪生应用
铠装应力仿真：
▶ ANSYS模拟土壤沉降对钢带的机械应力
附：YJV23电缆选型速查表
| 场景 | 推荐型号 | 关键参数 |
|---|---|---|
| 化工腐蚀环境 | YJV23-8.7/15kV 3×185 | 304不锈钢铠装，耐酸碱≥5000h |
| 海底电缆登陆段 | YJV23-26/35kV 1×400 | 双层阻水结构+环氧树脂涂层钢带 |
| 高寒地区 | YJV23-0.6/1kV 4×120 | 耐寒PE护套（-50℃冲击通过） |
如需获取 铠装电缆载流量计算工具 或 腐蚀防护方案，可提供敷设环境参数（土壤电阻率/Cl⁻浓度/机械应力等）进行定制分析。
