一、BTLY电缆核心特性与市场定位

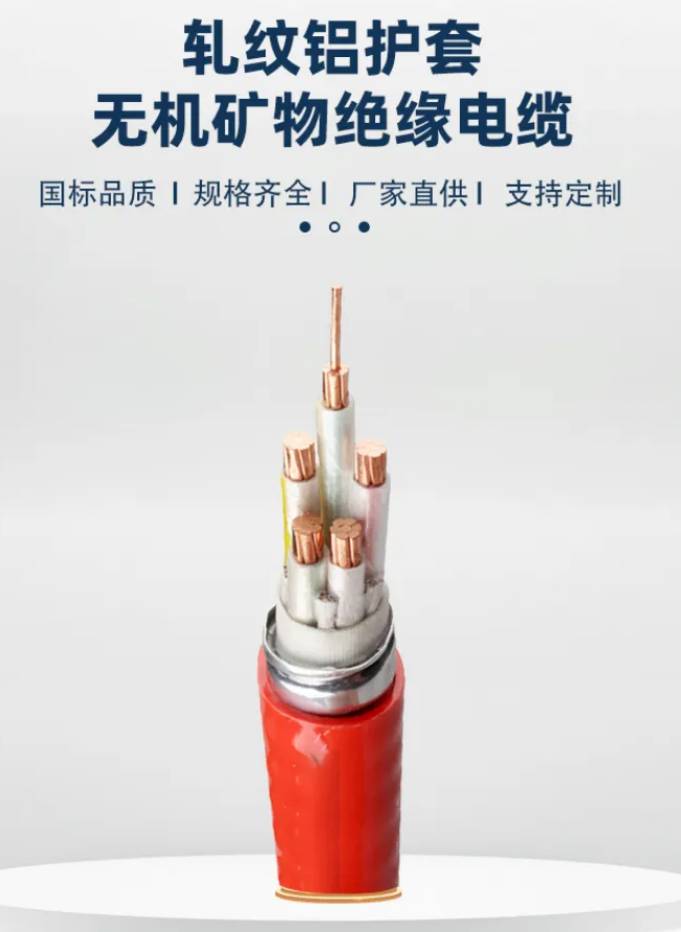

BTLY电缆（隔离型矿物绝缘耐火电缆）作为第三代防火电缆的代表产品，凭借其独特的结构和优异的性能，已成为现代建筑电气安全系统的重要组成部分。这种电缆采用铜导体+云母带绝缘+铝护套的创新设计，完美平衡了防火性能与施工便利性，特别适用于对安全性和可靠性要求极高的场所。

BTLY电缆的五大核心优势：

1. 卓越防火性能：通过950℃/180min耐火试验，满足BS6387 CWZ最高等级

2. 优异弯曲特性：最小弯曲半径仅需12D（D为电缆外径），优于传统矿物电缆

3. 轻量化设计：比同规格BTTZ电缆轻30%以上，减轻安装负担

4. 抗干扰能力强：连续挤包铝护套提供完整电磁屏蔽（屏蔽效率≥90dB）

5. 经济实用：综合造价较BTTZ低15-20%，维护成本更低

二、BTLY电缆型号参数全解析

1. 标准型号命名规则（JG/T 313-2014）

BTLY - [护套类型] - [额定电压] - [芯数]×[截面]

示例解析：

• BTLY-NG-A 0.6/1kV 4×25+1×16：隔离型矿物绝缘，额定电压0.6/1kV，4芯25mm²+1芯16mm²

• BTLY-YJY 0.6/1kV 1×120：交联聚乙烯外护套，额定电压0.6/1kV，单芯120mm²

2. 全系列技术参数表

3. 关键性能指标

• 耐火等级：950℃火焰下保持电路完整180分钟

• 绝缘电阻：20℃时≥100MΩ·km（500V DC）

• 耐电压：3.5kV/5min不击穿

• 弯曲半径：最小为电缆外径12倍

• 工作温度：长期-40℃~+250℃，短时可达1000℃

• 屏蔽性能：铝护套转移阻抗≤1Ω/km（30MHz时）

三、BTLY电缆制作工艺流程解密

1. 原材料精选标准

• 铜导体：采用T2R软态铜线（伸长率≥35%）

• 云母带：合成云母含量≥95%，厚度0.1mm±0.02

• 铝护套：1060铝带（厚度0.8-2.0mm），铝含量≥99.6%

• 填充材料：无机矿物纤维绳（耐温1000℃以上）

2. 核心生产工艺流程

（1）导体加工

1. 精密绞合：采用德国NIEHOFF绞线机，节径比严格控制在10-12倍

2. 退火处理：550±5℃连续退火，恢复导体柔韧性

3. 在线检测：激光测径仪实时监控导体外径（精度±0.02mm）

（2）绝缘绕包

1. 云母带绕包：55°斜向重叠绕包，重叠率≥35%

2. 多层结构：典型为4层结构（2层云母+2层玻纤加强）

3. 张力控制：恒张力系统保持绕包紧密（3.0±0.5N）

（3）护套成型

1. 铝带纵包：精密成型轮将铝带包覆成管状

2. 氩弧焊接：采用TIG焊接工艺，焊缝强度≥母材80%

3. 轧纹成型：专用模具压制波纹，增强柔性和散热能力

（4）成品检测

1. 在线涡流检测：检查铝护套完整性

2. 火花试验：12kV电压检测护套质量

3. 局部放电：检测绝缘缺陷（≤10pC）

3. 质量检测标准

• 型式试验：按GB/T 34926-2017全项检测

• 出厂试验：100%进行耐压和绝缘测试

• 抽样试验：每批抽样进行弯曲和耐火试验

• 特殊检测：可选配X射线检测云母绕包质量

四、BTLY电缆应用场景全指南

1. 超高层建筑

典型应用：

• 核心筒垂直干线

• 避难层配电系统

• 消防电梯供电

• 应急照明回路

案例参数：

• 上海中心大厦：BTLY-1×300垂直敷设高度632米

• 深圳平安金融中心：BTLY-4×185+1×95主干线路

敷设要点：

• 专用防火竖井敷设

• 每层设置防火封堵

• 采用抗震支架固定

2. 轨道交通

典型应用：

• 隧道区间应急照明

• 车站消防系统

• FAS系统主干线路

• 站台层配电

案例参数：

• 北京地铁19号线：BTLY-5×16信号系统

• 广州地铁22号线：BTLY-4×70消防泵线路

特殊要求：

• 需通过EN45545-2防火测试

• 抗震支架间距≤1.5米

• 采用防鼠咬外护套

3. 数据中心

典型应用：

• UPS输入输出线路

• 列头柜连接电缆

• 应急电源系统

• 消防报警系统

技术要求：

• 满足TIA-942 Tier IV标准

• 选用低烟无卤外护套

• 通道防火分隔处理

4. 石油化工

典型应用：

• 装置区应急供电

• 储罐区消防系统

• 控制室关键回路

• 应急发电机组连接

特殊工艺：

• 危险区域需防爆认证

• 腐蚀环境加装防腐涂层

• 采用防爆接线盒

五、BTLY电缆市场价格体系（2023年）

1. 价格参考表

2. 成本构成分析

• 原材料：55%（铜材35%+铝材15%+云母带5%）

• 生产能耗：18%（氩弧焊接耗能较大）

• 人工成本：12%（熟练技工占比高）

• 设备折旧：10%（进口设备占比大）

• 其他费用：5%（检测认证等）

3. 选购策略建议

1. 质量优先：要求提供CNAS检测报告

2. 渠道验证：选择厂家直营或授权经销商

3. 服务保障：确认安装指导和技术支持

4. 价格对比：至少获取3家合规报价

5. 合同条款：明确质保期（建议≥25年）

六、BTLY电缆选型与安装指南

1. 选型决策矩阵

2. 安装规范要点

1. 弯曲半径：最小12D，使用专用弯管器辅助

2. 固定间距：水平≤1.8m，垂直≤1.5m

3. 牵引力度：≤40N/mm²，使用防扭牵引头

4. 端头处理：安装后立即密封铝护套

5. 接地要求：铝护套两端可靠接地

3. 维护保养建议

• 定期检测：每年绝缘电阻测试（≥100MΩ）

• 环境监控：保持环境湿度≤80%

• 损伤处理：铝护套破损需专业修复

• 寿命评估：20年后建议进行载流量复核

七、行业前沿与发展趋势

1. 技术创新方向

• 复合云母带：提升绝缘性能，降低厚度

• 铝合金护套：增强强度，减轻重量20%

• 智能监测：集成温度传感光纤

2. 标准升级动态

• 新版GB/T 34926增加抗震试验要求

• IEC发布隔离型电缆新标准

• UL开发针对超高层建筑的测试方法

3. 应用领域扩展

• 新能源汽车充电站

• 海上风电平台

• 智慧城市物联网

• 医疗应急电源系统

通过本指南的系统介绍，您已全面掌握BTLY电缆的技术要点和应用知识。在实际项目中，建议结合工程具体需求，咨询专业电缆工程师，选择最优的电缆解决方案。
