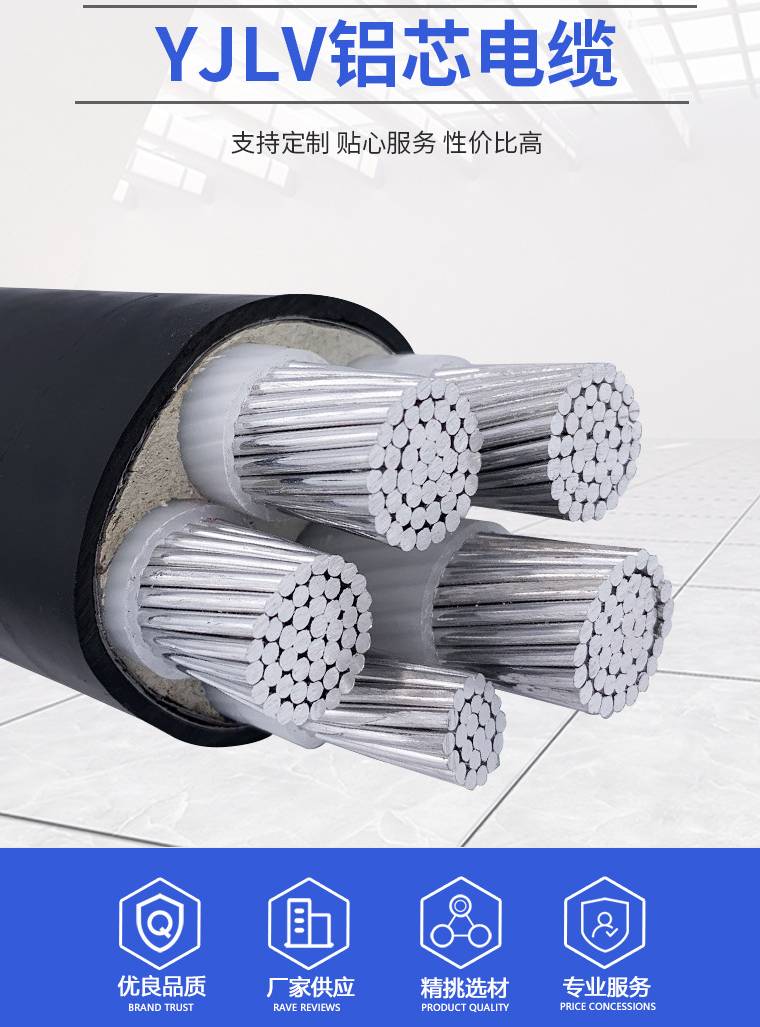

一、ZC-YJLV电缆基础认知与型号体系

1.1 型号命名规则深度解析

ZC-YJLV电缆的型号命名严格遵循国家标准GB/T 12706-2008和阻燃电缆标准GB/T 19666-2019，其字母组合蕴含丰富技术信息：

ZC：阻燃C类标识，符合GB/T 19666-2019标准要求：

• 成束燃烧试验通过IEC 60332-3-24 Cat C标准

• 烟密度等级符合GB/T 17651-2023

• 酸气释放量≤5mg/g（无卤型）

YJ：交联聚乙烯绝缘（XLPE），通过化学或物理方法使聚乙烯分子交联形成三维网状结构：

• 耐温等级90℃（普通PVC为70℃）

• 介电强度≥25kV/mm

• 体积电阻率≥1×10¹⁴Ω·cm

L：铝导体标识，采用符合GB/T 3954-2014的8030系列铝合金：

• 导电率≥61%IACS

• 抗拉强度≥95MPa

• 伸长率≥10%

V：聚氯乙烯（PVC）护套，分为三种类型：

• 普通型：氧指数≥28

• 阻燃型：氧指数≥32

• 环保型：符合RoHS 2.0指令

完整型号示例： ZC-YJLV22-0.6/1kV 4×185+1×95表示： C类阻燃、交联聚乙烯绝缘、铝合金导体、聚氯乙烯护套、钢带铠装、额定电压0.6/1kV、4芯185mm²+1芯95mm²的电力电缆

1.2 完整型号谱系与电压等级

ZC-YJLV电缆家族包含多种型号变体，形成完整产品矩阵：

按结构分类

按电压等级分类

• 低压电缆：0.6/1kV（最常用）、1.8/3kV

• 中压电缆：6/6kV、8.7/10kV、8.7/15kV

• 高压电缆：26/35kV（需特殊结构设计）

特殊衍生型号

• ZC-YJLY：聚烯烃护套型，适用于无卤低烟要求场所

• ZC-YJLV62：非磁性不锈钢带铠装，抗电磁干扰

• ZC-YJLV63：不锈钢带铠装+聚乙烯外护套

二、技术参数与性能指标体系

2.1 关键电气参数详解

导体系统参数

• 直流电阻（20℃）：

  标称截面(mm²)	最大直流电阻(Ω/km)
  50	0.641
  95	0.320
  150	0.206
  240	0.125
  400	0.077

• 绝缘电阻：

  电压等级	试验电压(DC)	最小绝缘电阻(MΩ·km)
  0.6/1kV	2.5kV	36.7
  8.7/10kV	10kV	367
  26/35kV	25kV	1100

• 电容参数：

  电压等级	最大电容(μF/km)
  0.6/1kV	0.45
  8.7/10kV	0.25
  26/35kV	0.15

2.2 机械与热性能参数

机械性能

• 抗张强度：

• 绝缘层：≥12.5MPa

• 护套层：≥10.0MPa

• 断裂伸长率：

• 绝缘层：≥200%

• 护套层：≥150%

• 铠装性能：

• 钢带铠装：抗压力≥400N/cm

• 钢丝铠装：抗拉力≥2000N/mm²

热性能

• 长期工作温度：90℃

• 短路温度：

  持续时间	允许温度
  5s	200℃
  1s	250℃

• 热变形试验：

• 100℃×4h，压痕深度≤50%

2.3 阻燃性能指标

成束燃烧试验（IEC 60332-3-24）：

• 试样数量：1.5L/m（Cat C）

• 供火时间：20分钟

• 炭化高度：≤2.5m

• 自熄时间：≤1h

烟密度特性：

腐蚀性气体：

三、导体与材料技术深度剖析

3.1 导体系统进阶技术

铝合金导体创新：

• 8030铝合金配方：

• 成分：Al-0.15%Fe-0.10%Si-0.05%Cu

• 导电率：61.5%IACS（20℃）

• 抗蠕变性能：1000h蠕变量<0.2%

• 型线绞合技术：

• 截面形状：扇形/瓦楞形

• 填充系数：≥0.92（较圆绞合提高15%）

• 表面粗糙度：Ra≤1.6μm

导体处理工艺：

1. 拉丝：

• 最终直径：Φ1.2-4.0mm

• 变形量：≥80%

• 在线退火：电阻加热+水冷，温度250-300℃

2. 绞合：

• 节距比：12-14倍

• 分层结构：1+6+12+18...

• 预扭角度：3-5°（防松散）

3.2 绝缘材料科学

交联聚乙烯配方体系：

• 基础树脂：

• 密度：0.920-0.940g/cm³

• 熔融指数：0.5-2.0g/10min（190℃/2.16kg）

• 灰分：≤0.05%

• 交联剂系统：

  类型	交联剂	工艺条件	交联度
  过氧化物	DCP	300-400℃/3min	≥75%
  硅烷	VTMS	水煮90℃/24h	≥65%
  辐照	电子束10MeV	剂量150-200kGy	≥70%

纳米改性技术：

• 纳米Al₂O₃添加：

• 比例：3-5wt%

• 效果：导热系数提高30%

• 纳米SiO₂改性：

• 比例：2-4wt%

• 效果：击穿场强提高25%

3.3 阻燃体系设计

复合阻燃技术：

• 绝缘层阻燃：

• 氢氧化镁：50-60wt%

• 磷氮协效剂：5-8wt%

• 有机硅增效剂：1-2wt%

• 护套层阻燃：

• 三氧化二锑：3-5wt%

• 氯化石蜡：10-15wt%

• 硼酸锌：2-3wt%

结构阻燃设计：

1. 阻燃包带：

• 材质：云母带/玻璃纤维带

• 厚度：0.1-0.2mm

• 氧指数：≥35

2. 防火涂层：

• 类型：膨胀型防火涂料

• 厚度：0.5-1.0mm

• 耐火时间：≥90min（950℃）

四、载流量计算与敷设工程学

4.1 载流量计算模型

IEC 60287标准计算法： θ_max = θ_amb + Δθ_dielectric + (I²R)(T1+T2+T3+T4) 其中：

• θ_max：导体最高温度(℃)

• θ_amb：环境温度(℃)

• Δθ_dielectric：介质损耗温升

• T1-T4：热阻参数

动态载流量修正：

• 温度修正系数：

  环境温度(℃)	修正系数
  30	1.00
  35	0.95
  40	0.89
  45	0.82

• 并列敷设修正：

  电缆间距	修正系数
  1D	0.85
  2D	0.92
  ≥3D	1.00

4.2 典型敷设场景载流量

表：ZC-YJLV-0.6/1kV电缆载流量(A)

特殊敷设要求：

1. 弯曲半径：

• 非铠装电缆：≥6D

• 铠装电缆：≥12D

• 多芯电缆：≥15D

2. 牵引力控制：

• 铝导体：≤50N/mm²

• 铠装层：≤70N/mm²

3. 敷设温度：

• 最低敷设温度：-10℃

• 最佳敷设温度：5-35℃

五、生产工艺全流程解密

5.1 智能制造工艺流程

数字化生产线流程：

1. 导体加工：

• 连铸连轧：Φ9.5mm铝杆→Φ2.0mm线材

• 在线退火：电阻加热+水冷，温度250-300℃

• 精密绞合：1+6+12结构，节距比12-14

2. 三层共挤：

• 导体预热：80-100℃

• 绝缘挤出：温度分区120-140-160℃

• 交联工艺：氮气保护，压力1.5MPa

3. 成缆工艺：

• 绕包间隙：≤5mm

• 铠装节距：20-25倍铠装带宽度

• 护套挤出：厚度公差±0.1mm

5.2 关键工艺控制点

交联工艺窗口：

质量控制体系：

1. 在线检测：

• X-ray检测：气泡尺寸≤50μm

• 激光测径：精度±0.02mm

• 偏心度检测：≤5%

2. 型式试验：

• 4h电压试验：3.5U0不击穿

• 局部放电：≤10pC（1.73U0）

• 热循环试验：20次循环（-20℃~90℃）

六、应用场景与工程实践

6.1 行业应用全景图

建筑电气领域：

• 商业综合体：

• 主干线：ZC-YJLV-0.6/1kV 4×240+1×120

• 防火要求：烟密度等级S1，毒性指数≤5

• 住宅小区：

• 配电线路：ZC-YJLV22-0.6/1kV 4×95+1×50

• 敷设方式：直埋+电缆井

工业领域：

• 汽车制造厂：

• 焊接车间：ZC-YJLV32-1kV 5×16

• 涂装车间：ZC-YJLV62-1kV 4×25（防腐型）

• 石化装置：

• 防爆区：ZC-YJLV22-8.7/10kV 3×95

• 高温区：105℃耐热型ZC-YJLV

6.2 典型工程案例

案例：数据中心供电系统

• 电缆选型：

• 主干：ZC-YJLV-0.6/1kV 4×300+1×150

• 列头柜：ZC-YJLV-0.6/1kV 5×50

• 特殊要求：

• 阻燃等级：C类（成束燃烧）

• 烟密度：透光率≥60%

• 敷设密度：桥架填充率≤40%

• 创新设计：

• 智能测温：内置分布式光纤

• 防火分区：耐火电缆+防火封堵

性能验证数据：

七、采购与维护指南

7.1 选型要点

1. 截面选择：

• 按经济电流密度：1.5-2.0A/mm²

• 电压降校验：≤5%（电动机启动时≤15%）

2. 结构选择：

• 直埋敷设：必须选用ZC-YJLV22

• 腐蚀环境：选用ZC-YJLV23/63

• 垂直敷设：选用ZC-YJLV32/33

3. 认证要求：

• 强制性认证：CCC（中国）

• 国际认证：UL44（美国）、CE（欧盟）

7.2 维护要点

1. 定期检测：

• 绝缘电阻：每年测量（≥10MΩ）

• 接头温度：红外测温（ΔT≤15K）

2. 故障处理：

• 局部放电：定位后局部加强绝缘

• 护套破损：使用专用修补带

3. 寿命评估：

• 正常工况：30年寿命周期

• 加速老化试验：预测剩余寿命

八、未来发展趋势

8.1 材料创新

• 石墨烯改性铝：

• 导电率提升至65%IACS

• 抗拉强度提高30%

• 自修复绝缘：

• 微胶囊技术实现自动修复

• 修复效率≥85%

8.2 智能电缆

• 内置传感器：

• 分布式温度/应变监测

• 局部放电在线检测

• 数字孪生：

• 全生命周期数据管理

• 故障预测准确率≥90%

8.3 绿色制造

• 环保材料：

• 无卤阻燃剂占比提升至100%

• 可降解护套材料应用

• 低碳工艺：

• 光伏供电生产

• 废料回收率≥98%

通过全面了解ZC-YJLV电缆的技术特性与应用要点，用户可更科学地进行选型设计、安装维护，充分发挥这一优质电缆产品的性能优势，为电力系统的安全可靠运行提供坚实保障。
