一、BBTRZ电缆核心特性与市场定位

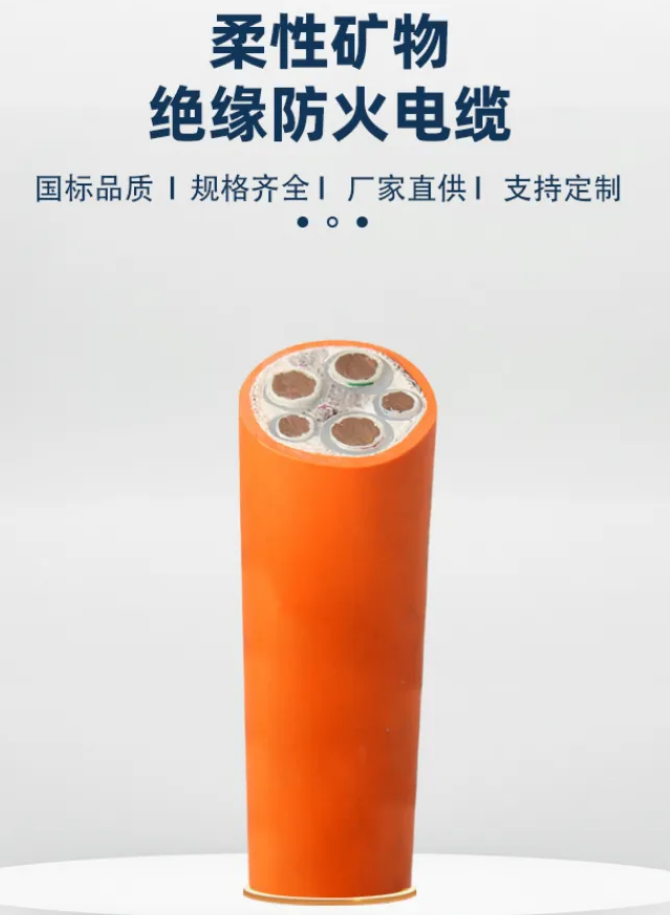

BBTRZ电缆（铜芯柔性矿物绝缘防火电缆）作为新一代柔性防火电缆的代表产品，凭借其独特的结构和优异的性能，已成为现代建筑电气安全系统的重要组成部分。这种电缆采用铜导体+云母带绝缘+矿物质填充+低烟无卤护套的创新设计，完美平衡了防火性能与施工便利性，特别适用于对安全性和可靠性要求极高的场所。

BBTRZ电缆的六大核心优势：

1. 卓越防火性能：通过950℃/180min耐火试验，满足GB/T19216.21标准

2. 优异弯曲特性：最小弯曲半径仅需6D（D为电缆外径），施工更灵活

3. 环保安全：燃烧时无卤素释放，烟密度≤60%，透光率≥80%

4. 连续生产：单根长度可达1000米，减少中间接头

5. 安装便捷：施工工艺与普通电缆相同，无需专用工具

6. 性价比高：综合造价较BTTZ低30%，维护成本更低

二、BBTRZ电缆型号参数全解析

1. 标准型号命名规则（Q/WHJH01-2019）

BBTRZ - [护套类型] - [额定电压] - [芯数]×[截面]

示例解析：

• BBTRZ-YJY 0.6/1kV 4×25+1×16：交联聚乙烯外护套，额定电压0.6/1kV，4芯25mm²+1芯16mm²

• BBTRZ-LSZH 0.6/1kV 1×120：低烟无卤护套，额定电压0.6/1kV，单芯120mm²

2. 全系列技术参数表

3. 关键性能指标

• 耐火等级：950℃火焰下保持电路完整180分钟

• 绝缘电阻：20℃时≥100MΩ·km（500V DC）

• 耐电压：3.5kV/5min不击穿

• 弯曲半径：最小为电缆外径6倍

• 工作温度：长期-40℃~+90℃，短时可达1000℃

• 环保性能：通过RoHS检测，重金属含量达标

三、BBTRZ电缆制作工艺流程解密

1. 原材料精选标准

• 铜导体：采用T2R软态铜线（伸长率≥35%）

• 云母带：合成云母含量≥95%，厚度0.1mm±0.02

• 填充材料：无机矿物化合物（耐温1200℃以上）

• 护套材料：低烟无卤阻燃料（氧指数≥32）

2. 核心生产工艺流程

（1）导体加工

1. 精密绞合：采用德国NIEHOFF绞线机，节径比严格控制在10-12倍

2. 退火处理：550±5℃连续退火，恢复导体柔韧性

3. 在线检测：激光测径仪实时监控导体外径（精度±0.02mm）

（2）绝缘绕包

1. 云母带绕包：55°斜向重叠绕包，重叠率≥35%

2. 多层结构：典型为4层结构（2层云母+2层玻纤加强）

3. 张力控制：恒张力系统保持绕包紧密（3.0±0.5N）

（3）成缆填充

1. 成缆绞合：采用行星式成缆机，确保结构稳定

2. 矿物填充：高压注入无机矿物化合物

3. 绕包加固：玻璃纤维带绕包保护

（4）护套挤出

1. 高温挤出：采用90mm挤出机，温度控制在150-180℃

2. 水冷定型：分段冷却确保护套质量

3. 印字检测：激光喷码标识，清晰耐久

3. 质量检测标准

• 型式试验：按Q/WHJH01-2019全项检测

• 出厂试验：100%进行耐压和绝缘测试

• 抽样试验：每批抽样进行弯曲和耐火试验

• 特殊检测：可选配烟密度和毒性测试

四、BBTRZ电缆应用场景全指南

1. 商业综合体

典型应用：

• 应急照明干线

• 消防电梯供电

• 排烟风机配电

• 重要机房供电

案例参数：

• 北京国贸三期：BBTRZ-4×185+1×95

• 上海环球金融中心：BBTRZ-1×240垂直敷设

敷设要点：

• 桥架内敷设需保持30%空隙率

• 转弯处设置导向滑轮

• 每40米设置伸缩补偿装置

2. 轨道交通

典型应用：

• 隧道区间应急照明

• 车站消防系统供电

• FAS系统主干线路

• 站台层配电

案例参数：

• 广州地铁18号线：BBTRZ-5×16信号系统

• 成都地铁10号线：BBTRZ-4×70消防泵线路

特殊要求：

• 需通过EN45545-2防火测试

• 抗震支架间距≤1.2米

• 采用防鼠咬外护套

3. 数据中心

典型应用：

• UPS输入输出线路

• 列头柜连接电缆

• 应急电源系统

• 消防报警系统

技术要求：

• 满足TIA-942 Tier III标准

• 选用低烟无卤外护套

• 通道防火分隔处理

4. 工业设施

典型应用：

• 石化装置区应急供电

• 电厂关键控制回路

• 钢铁厂高温区域

• 矿山井下主供电

特殊工艺：

• 危险区域需防爆认证

• 高温区选用耐高温外护套

• 腐蚀环境加装防腐涂层

五、BBTRZ电缆市场价格体系（2023年）

1. 价格参考表

2. 成本构成分析

• 原材料：60%（铜材40%+云母带10%+护套料10%）

• 生产能耗：15%（挤出机耗能较大）

• 人工成本：10%（熟练技工占比高）

• 设备折旧：10%（进口设备占比大）

• 其他费用：5%（检测认证等）

3. 选购策略建议

1. 质量优先：要求提供CNAS检测报告

2. 渠道验证：选择厂家直营或授权经销商

3. 服务保障：确认安装指导和技术支持

4. 价格对比：至少获取3家合规报价

5. 合同条款：明确质保期（建议≥20年）

六、BBTRZ电缆选型与安装指南

1. 选型决策矩阵

2. 安装规范要点

1. 弯曲半径：最小6D，使用专用弯管器辅助

2. 固定间距：水平≤1.5m，垂直≤1.2m

3. 牵引力度：≤30N/mm²，使用防扭牵引头

4. 端头处理：安装后立即密封护套

5. 接地要求：金属屏蔽层可靠接地

3. 维护保养建议

• 定期检测：每年绝缘电阻测试（≥100MΩ）

• 环境监控：保持环境湿度≤75%

• 损伤处理：护套破损需专业修复

• 寿命评估：15年后建议进行载流量复核

七、行业前沿与发展趋势

1. 技术创新方向

• 纳米云母：提升绝缘性能，降低厚度

• 智能护套：集成温度监测功能

• 环保材料：可降解护套材料研发

2. 标准升级动态

• 新版GB/T 19216增加水喷淋试验

• IEC发布柔性防火电缆新标准

• UL开发针对数据中心的测试方法

3. 应用领域扩展

• 新能源汽车充电站

• 海上风电平台

• 智慧城市物联网

• 医疗应急电源系统

通过本指南的系统介绍，您已全面掌握BBTRZ电缆的技术要点和应用知识。在实际项目中，建议结合工程具体需求，咨询专业电缆工程师，选择最优的电缆解决方案。
