一、YTTW电缆核心特性与行业地位

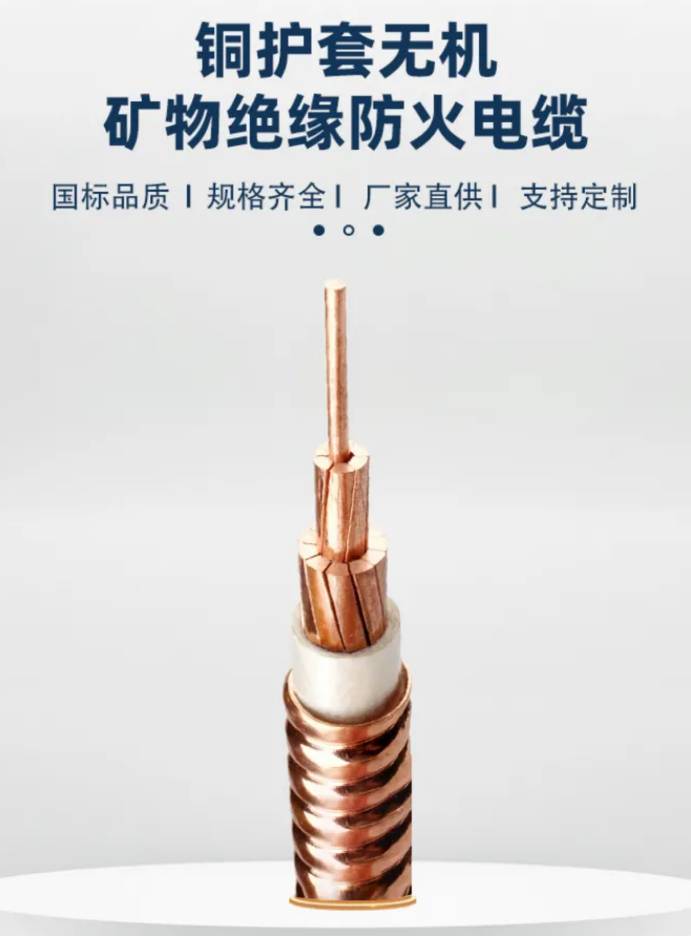

YTTW电缆（金属护套无机矿物绝缘电缆）作为新一代柔性防火电缆的代表，凭借其优异的防火性能和施工便利性，已成为建筑电气安全领域的重要选择。与传统的BTTZ刚性矿物电缆相比，YTTW电缆采用铜护套+云母带绝缘的创新结构，兼具耐火性与柔韧性，完美解决了传统矿物电缆安装困难的痛点。

YTTW电缆的六大核心优势：

1. 卓越的耐火性能：通过950℃/180min耐火试验，满足BS6387 CWZ最高等级

2. 优异的柔韧性：最小弯曲半径仅需10D（D为电缆外径），是BTTZ的1.5倍

3. 连续生产长度：单根可达1000米以上，大幅减少中间接头

4. 安装便捷：无需专用工具，可类似普通电缆敷设

5. 环保安全：燃烧时无卤素释放，烟密度≤60%

6. 经济实用：综合造价较BTTZ低20-30%，维护成本更低

二、YTTW电缆型号参数全解析

1. 标准型号命名规则（JG/T 313-2014）

YTTW - [护套类型] - [额定电压] - [芯数]×[截面]

示例：

• YTTW-ZW-0.6/1kV-4×25：波纹铜护套，额定电压0.6/1kV，4芯25mm²

• YTTW-G-0.6/1kV-1×120：光面铜护套，额定电压0.6/1kV，单芯120mm²

2. 全系列技术参数表

3. 关键性能指标

• 耐火等级：950℃火焰下保持电路完整180分钟

• 绝缘电阻：20℃时≥100MΩ·km（500V DC）

• 耐电压：3.5kV/5min不击穿

• 弯曲半径：最小为电缆外径10倍

• 工作温度：长期-40℃~+250℃，短时可达1000℃

• 烟毒性能：透光率≥60%，pH值≥4.3，电导率≤10μS/mm

三、YTTW电缆制作工艺流程解密

1. 原材料精选标准

• 铜导体：采用T2R软态铜线（伸长率≥35%）

• 云母带：金云母含量≥90%，厚度0.1mm±0.02

• 铜护套：T2铜带（厚度0.8-2.0mm），铜含量≥99.9%

• 填充材料：无碱玻璃纤维绳（耐温800℃以上）

2. 核心生产工艺流程

（1）导体加工

1. 精密绞合：采用德国KAMPF绞线机，节径比严格控制在12-14倍

2. 退火处理：580±5℃连续退火，恢复铜导体柔韧性

3. 在线检测：激光测径仪实时监控导体外径（精度±0.02mm）

（2）绝缘绕包

1. 云母带绕包：45°斜向重叠绕包，重叠率≥30%

2. 多层结构：典型为3+2结构（3层云母+2层玻纤加强）

3. 张力控制：恒张力系统保持绕包紧密（2.5±0.5N）

（3）护套成型

1. 铜带纵包：精密成型轮将铜带包覆成管状

2. 激光焊接：采用YAG激光焊接，焊缝强度≥母材85%

3. 轧纹成型：波纹模具压制，增强柔性和散热能力

（4）成品检测

1. 在线X光检测：检查云母带绕包质量

2. 火花试验：15kV电压检测铜护套完整性

3. 局部放电：检测绝缘缺陷（≤10pC）

3. 质量检测标准

• 型式试验：按GB/T 34926-2017全项检测

• 出厂试验：100%进行耐压和绝缘测试

• 抽样试验：每批抽样进行弯曲和耐火试验

• 特殊检测：可选配红外热成像检测

四、YTTW电缆应用场景全指南

1. 商业综合体

典型应用：

• 应急照明干线

• 消防电梯供电

• 排烟风机配电

• 重要机房供电

案例参数：

• 北京大兴国际机场商业区：YTTW-4×185+1×95

• 上海环球金融中心：YTTW-1×240垂直敷设

敷设要点：

• 桥架内敷设需保持30%空隙率

• 转弯处设置导向滑轮

• 每40米设置伸缩补偿装置

2. 轨道交通

典型应用：

• 隧道区间应急照明

• 车站消防系统供电

• FAS系统主干线路

• 站台层配电

案例参数：

• 广州地铁18号线：YTTW-5×16信号系统

• 成都地铁10号线：YTTW-4×70消防泵线路

特殊要求：

• 需通过EN45545-2防火测试

• 抗震支架间距≤1.2米

• 采用防鼠咬外护套

3. 数据中心

典型应用：

• UPS输入输出线路

• 列头柜连接电缆

• 应急电源系统

• 消防报警系统

技术要求：

• 满足TIA-942 Tier III标准

• 选用低烟无卤外护套

• 通道防火分隔处理

4. 工业设施

典型应用：

• 石化装置区应急供电

• 电厂关键控制回路

• 钢铁厂高温区域

• 矿山井下主供电

特殊工艺：

• 危险区域需防爆认证

• 高温区选用耐高温外护套

• 腐蚀环境加装防腐涂层

五、YTTW电缆市场价格体系（2023年）

1. 价格参考表

2. 成本构成分析

• 原材料：58%（铜材45%+云母带8%+辅料5%）

• 生产能耗：15%（激光焊接耗能较大）

• 人工成本：12%（熟练技工占比高）

• 设备折旧：10%（进口设备占比大）

• 其他费用：5%（检测认证等）

3. 选购策略建议

1. 质量优先：要求提供CNAS检测报告

2. 渠道验证：选择厂家直营或授权经销商

3. 服务保障：确认安装指导和技术支持

4. 价格对比：至少获取3家合规报价

5. 合同条款：明确质保期（建议≥20年）

六、YTTW电缆选型与安装指南

1. 选型决策矩阵

2. 安装规范要点

1. 弯曲半径：最小10D，使用专用弯管器辅助

2. 固定间距：水平≤1.5m，垂直≤1.2m

3. 牵引力度：≤50N/mm²，使用防扭牵引头

4. 端头处理：安装后立即密封铜护套

5. 接地要求：铜护套两端可靠接地

3. 维护保养建议

• 定期检测：每年绝缘电阻测试（≥100MΩ）

• 环境监控：保持环境湿度≤75%

• 损伤处理：铜护套破损需专业修复

• 寿命评估：15年后建议进行载流量复核

七、行业前沿与发展趋势

1. 技术创新方向

• 纳米云母：提升绝缘性能，降低厚度

• 铜合金护套：增强强度，减轻重量15%

• 智能电缆：集成温度监测光纤

2. 标准升级动态

• 新版GB/T 34926增加水喷淋试验

• IEC发布柔性防火电缆新标准

• UL开发针对数据中心的测试方法

3. 应用领域扩展

• 新能源汽车充电站

• 海上风电平台

• 智慧城市物联网

• 医疗应急电源系统

通过本指南的系统介绍，您已全面掌握YTTW电缆的技术要点和应用知识。在实际项目中，建议结合工程具体需求，咨询专业电缆工程师，选择最优的电缆解决方案。
