一、BTTZ电缆概述与核心特性

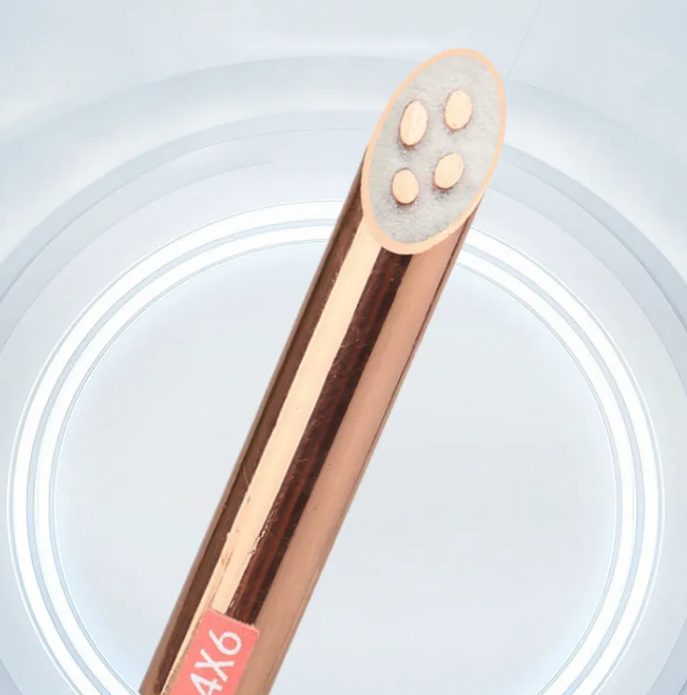

BTTZ电缆（全称铜芯铜护套氧化镁绝缘防火电缆）是当前防火电缆领域的"黄金标准"，以其卓越的耐火性能和安全可靠性，成为高层建筑、轨道交通、石油化工等关键场所的首选电缆产品。作为矿物绝缘电缆的代表，BTTZ电缆采用无缝铜管作为护套，内部填充高纯度氧化镁晶体作为绝缘介质，这种独特的结构使其具有以下核心特性：

1. 耐火性能：可在950℃高温下持续供电180分钟以上，铜护套熔点高达1083℃

2. 安全环保：不含有机材料，燃烧时无有毒气体释放

3. 机械强度：铜护套提供优异的抗冲击和抗压能力

4. 使用寿命：无机材料结构确保50年以上的使用寿命

5. 载流能力：同等截面下载流量比普通电缆高20-30%

二、BTTZ电缆型号参数全解析

1. 标准型号命名规则

BTTZ电缆的型号遵循国家标准GB/T 13033，基本结构为： BTTZ - [额定电压] - [芯数]×[标称截面]

其中：

• B：布线用固定安装电缆

• T：铜导体

• T：铜护套

• Z：重型（耐电压等级750V）

2. 常见型号规格参数表

3. 关键性能指标

• 耐火等级：满足BS6387 CWZ最高等级（950℃火焰+水喷淋+机械振动）

• 绝缘电阻：20℃时≥1000MΩ·km，500V DC测试

• 耐电压：3.5kV/5min不击穿

• 弯曲半径：最小为电缆外径的6倍

• 工作温度：长期工作温度250℃，短时可达1083℃

三、BTTZ电缆制作工艺流程详解

1. 原材料准备阶段

• 铜导体：采用T2级无氧铜棒（纯度≥99.95%），经多道拉丝工艺达到标称直径

• 氧化镁粉：选用高纯度电熔镁粉（MgO含量≥98%），经300目筛分和真空干燥处理

• 铜护套：专用铜带（厚度0.8-2.5mm），铜含量≥99.9%

2. 核心生产工艺流程

（1）导体加工

1. 铜棒连续拉制：采用德国尼霍夫拉丝机，精度控制在±0.05mm

2. 表面抛光处理：使表面粗糙度Ra≤0.8μm，确保与氧化镁紧密接触

（2）绝缘成型

1. 铜管成型：铜带经成型机纵包成管状

2. 导体装入：将加工好的铜棒定心装入铜管

3. 氧化镁填充：在真空环境下灌装氧化镁粉，填充密度≥2.95g/cm³

4. 等静压密实：采用250MPa高压使氧化镁晶体紧密排列

（3）护套处理

1. 氩弧焊接：铜管纵缝采用自动氩弧焊，焊缝强度≥母材90%

2. 在线检测：涡流探伤仪检测焊缝，灵敏度0.2mm

3. 退火处理：650±5℃退火消除应力，恢复铜的柔韧性

（4）成品处理

1. 矫直切割：液压矫直机调整直线度，数控切割定长

2. 端头密封：采用专用密封胶防止氧化镁吸潮

3. 气密检测：氦质谱检漏仪检测，泄漏率≤1×10⁻⁶Pa·m³/s

3. 质量检测标准

• 电气性能：2000V直流耐压/1min、绝缘电阻、导体电阻测试

• 机械性能：弯曲试验（6D半径正反各10次）、抗拉强度测试

• 耐火验证：CNAS实验室全尺寸燃烧测试（950℃/3h）

• 结构检查：X射线检测氧化镁填充密实度

四、BTTZ电缆应用场景全指南

1. 超高层建筑

典型应用：

• 消防电梯供电线路

• 应急照明系统

• 排烟风机配电

• 消防泵房供电

案例参数：

• 上海中心大厦：使用BTTZ-1×300电缆，垂直敷设高度580米

• 北京中国尊：采用BTTZ-4×185+1×95主干线路

敷设要点：

• 专用防火竖井敷设

• 每层设置防火封堵

• 采用专用支架固定

2. 轨道交通

典型应用：

• 隧道区间应急照明

• 车站消防系统

• 信号系统后备电源

• 排烟系统供电

案例参数：

• 北京地铁16号线：使用BTTZ-4×120电缆，总长35公里

• 广州地铁18号线：BTTZ-1×150区间敷设

特殊要求：

• 需通过EN50200 PH120测试

• 抗震支架间距≤1.5米

• 隧道转弯处专用导向轮敷设

3. 石油化工

典型应用：

• 炼油装置区配电

• 储罐区消防系统

• 应急发电机组连接

• 控制室关键供电

案例参数：

• 舟山石化项目：使用BTTZ-1×240带防腐涂层

• 惠州炼化：BTTZ-4×185防爆区域敷设

特殊工艺：

• 外层涂覆氟碳防腐涂层

• 危险区域需取得ATEX认证

• 采用防爆接线盒

4. 数据中心

典型应用：

• UPS输入输出线路

• 列头柜连接

• 应急电源系统

• 消防报警系统

案例参数：

• 腾讯清远数据中心：BTTZ-4×185主干线路

• 阿里云张北数据中心：BTTZ-1×120机柜配电

技术要求：

• 满足TIA-942 Tier4标准

• 采用专用T接分支系统

• 电缆通道防火分隔

五、BTTZ电缆市场价格分析（2023年）

1. 价格参考表

2. 价格影响因素深度分析

（1）原材料成本（占比约65%）

• 铜材：受LME铜价直接影响，约占成本45%

• 氧化镁：高纯度电熔镁粉价格波动较大

• 辅料：密封胶、端帽等专用材料成本

（2）生产工艺成本

• 设备折旧：进口生产设备投资巨大

• 能耗成本：退火炉等高耗能工序

• 成品率：优质产品成品率通常仅85-90%

（3）市场供需关系

• 基建投资周期影响

• 防火规范升级带来的需求增长

• 原材料供应紧张程度

3. 选购避坑指南

（1）质量鉴别要点

• 检查铜护套表面光洁度，无划痕氧化

• 端头密封应严密无松动

• 要求提供近期第三方检测报告

（2）价格异常警示

• 低于市场均价15%以上需警惕

• 非正规渠道的"库存处理"产品

• 无法提供完整质保文件的供应商

（3）服务保障建议

• 优先选择提供专业敷设指导的厂家

• 确认售后响应时间（建议≤24小时）

• 要求明确质量保证期（至少20年）

六、BTTZ电缆选型与使用建议

1. 选型决策树

开始 │ ├─ 是否需要柔性安装？ → 考虑YTTW/BTLY │ ├─ 耐火要求＞3小时？ → 必须选择BTTZ │ ├─ 环境有腐蚀性？ → 选择带防腐涂层BTTZ │ ├─ 预算限制严格？ → 考虑BBTRZ替代 │ └─ 其他特殊情况 → 咨询专业工程师

2. 安装敷设要点

1. 弯曲半径：最小为电缆外径6倍，使用专用弯管器

2. 固定间距：水平敷设≤1.2m，垂直敷设≤1.5m

3. 端头处理：安装后立即密封，防止氧化镁吸潮

4. 连接工艺：采用专用接线端子，禁止简单绞接

3. 维护保养指南

• 定期检查：每年至少一次绝缘电阻测试

• 环境监控：保持敷设环境相对湿度≤70%

• 故障处理：出现损伤必须由专业人员进行修复

• 寿命评估：20年后建议进行载流量复核测试

七、行业发展趋势与技术创新

1. 材料创新方向

• 纳米氧化镁：提升绝缘性能，降低电缆外径

• 铜合金护套：增强机械强度，减轻重量

• 智能涂层：带温度指示功能的特殊涂层

2. 工艺升级趋势

• 3D打印接头：实现现场定制化终端头制作

• 激光在线检测：生产过程中实时质量监控

• 自动化生产线：提升产品一致性和产能

3. 标准规范演进

• 新版GB/T 13033-202X增加冲击试验要求

• IEC发布防火电缆新分级标准

• UL增加针对超高层建筑的测试场景

4. 应用领域扩展

• 海上风电平台防火配电

• 电动汽车充电站安全供电

• 智慧城市关键基础设施

通过本文的系统介绍，相信您已对BTTZ电缆有了全面了解。在实际工程应用中，建议根据具体项目需求，结合专业设计人员的指导，选择最合适的电缆产品和解决方案。
