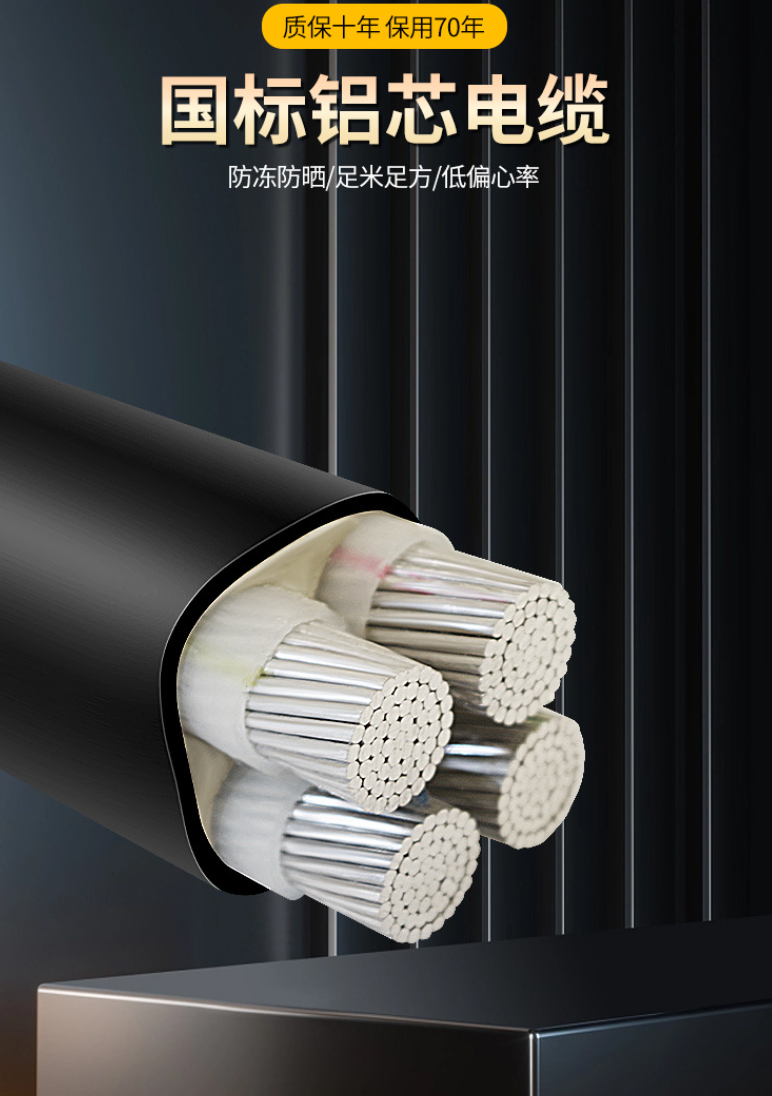

一、ZR-YJLV电缆基础认知与型号体系

1.1 型号命名规则深度解析

ZR-YJLV电缆的型号命名严格遵循国家标准GB/T 12706-2008和阻燃电缆标准GB/T 19666-2019，其字母组合蕴含丰富技术信息：

ZR：阻燃特性标识，根据最新GB/T 31247-2014标准细分为四个等级：

• ZA：阻燃A类（最高阻燃等级）

• ZB：阻燃B类

• ZC：阻燃C类（最常见）

• ZD：阻燃D类

YJ：交联聚乙烯绝缘（XLPE），通过化学或物理方法使聚乙烯分子交联形成三维网状结构，耐温等级从70℃（PVC）提升至90℃

L：铝导体标识，采用1350-H19电工铝或8030铝合金

V：聚氯乙烯（PVC）护套，根据使用环境可分为：

• 普通型：ST1型，氧指数≥30

• 阻燃型：ST2型，氧指数≥32

• 低烟无卤型：ST8型，需配合WD前缀

完整型号示例： ZRC-YJLV22-0.6/1kV 3×150+1×70表示： C类阻燃、交联聚乙烯绝缘、铝导体、聚氯乙烯护套、钢带铠装、额定电压0.6/1kV、3芯150mm²+1芯70mm²的电力电缆

1.2 完整型号谱系与电压等级

ZR-YJLV电缆家族包含丰富型号变体，形成完整产品矩阵：

按结构分类

按电压等级分类

• 低压电缆：0.6/1kV（最常用）、1.8/3kV

• 中压电缆：6/6kV、8.7/10kV、8.7/15kV

• 高压电缆：26/35kV（需特殊设计阻燃结构）

特殊衍生型号

• WDZR-YJLV：无卤低烟阻燃型，燃烧时烟密度≤60%，HCl气体释放量≤5mg/g

• NH-ZR-YJLV：耐火阻燃型，通过750℃/90min耐火试验

• FS-ZR-YJLV：防水树型，耐水树寿命≥10年

二、技术参数与性能指标体系

2.1 关键电气参数详解

导体系统参数

• 直流电阻（20℃）：

• 符合GB/T 3956-2008标准

• 50mm²：≤0.641Ω/km

• 150mm²：≤0.206Ω/km

• 300mm²：≤0.100Ω/km

• 紧压工艺使实际电阻比标准值低3-5%

• 绝缘电阻：

  电压等级	试验电压(DC)	最小绝缘电阻(MΩ·km)
  0.6/1kV	2.5kV	36.7
  8.7/10kV	10kV	367
  26/35kV	25kV	1100

• 局部放电：

• 1.73U0下放电量≤10pC（中压电缆）

• 检测灵敏度需达到1pC（高压电缆）

阻燃性能指标

根据GB/T 18380.3-2001标准：

• 阻燃等级A：试样非金属体积7L/m，炭化高度≤2.5m

• 阻燃等级B：试样非金属体积3.5L/m，炭化高度≤2.5m

• 阻燃等级C：试样非金属体积1.5L/m，炭化高度≤2.5m

成束燃烧试验：

• A类：火焰蔓延≤2.5m（供火时间40min）

• B类：火焰蔓延≤2.5m（供火时间40min）

• C类：火焰蔓延≤2.5m（供火时间20min）

2.2 机械与热性能参数

机械性能

• 抗张强度：

• 绝缘层：≥12.5MPa

• 护套层：≥10.0MPa

• 断裂伸长率：

• 绝缘层：≥200%

• 护套层：≥150%

• 铠装性能：

• 钢带铠装：抗压力≥400N/cm

• 钢丝铠装：抗拉力≥2000N/mm²

热性能

• 长期工作温度：90℃（PVC护套）

• 短路温度：

  导体材料	短路温度(5s内)
  铝导体	200℃

• 热延伸试验：

• 200℃×15min，载荷20N/cm²

• 永久变形≤175%，冷却后无开裂

2.3 结构参数对照表

表：ZR-YJLV电缆常见规格结构参数

三、导体与材料技术深度剖析

3.1 导体系统进阶技术

铝导体先进工艺：

• 高纯铝杆：

• 铝含量≥99.7%（1350铝）

• 电阻率≤28.264nΩ·m（20℃）

• 采用连铸连轧工艺生产

• 精密绞合技术：

• 分层绞合结构（1+6+12...）

• 节距比优化（12-14倍）

• 填充系数≥0.90

• 型线导体（适用于大截面）：

• 扇形结构，截面利用率提高15%

• 减少集肤效应，适用于35kV以上电缆

• 导体表面处理：

• 化学抛光：Ra≤1.2μm

• 抗氧化涂层：铬酸盐转化膜

• 涂覆导电膏：降低接触电阻

3.2 绝缘材料科学

交联聚乙烯(XLPE)配方体系：

基础树脂：

• LDPE：熔融指数0.5-2.0g/10min

• MDPE：密度0.926-0.940g/cm³

• HDPE：密度≥0.941g/cm³

交联剂系统：

纳米改性技术：

• 添加纳米SiO₂（3-5wt%），提高击穿场强20%

• 纳米Al₂O₃改善导热性（导热系数≥0.35W/mK）

3.3 阻燃体系设计

复合阻燃技术：

• 绝缘层阻燃：

• 氢氧化铝（ATH）：添加量50-60%

• 磷氮系阻燃剂：协同效应，减少ATH用量

• 护套层阻燃：

• 三氧化二锑（Sb₂O₃）+氯化石蜡：3:1配比

• 新型无卤阻燃剂：APP/PER/MEL系统

• 结构阻燃设计：

• 阻燃带绕包（氧指数≥35）

• 陶瓷化硅橡胶防火层

• 金属水合物涂层

阻燃性能对比：

四、载流量计算与敷设工程学

4.1 高级载流量计算模型

IEC 60287修正计算法： θc = θa + (Δθd + Δθi)(1+λ1+λ2) 其中：

• θc：导体温度(℃)

• θa：环境温度(℃)

• Δθd：介质损耗温升

• Δθi：焦耳热温升

• λ1：铠装损耗系数

• λ2：护套损耗系数

动态载流量计算： 考虑负荷周期变化，采用等效热路模型： Ieq = √[(I₁²t₁ + I₂²t₂ + ... + In²tn)/24]

土壤热阻模型： Rth = (ρ/2π)ln(4L/d) 其中：

• ρ：土壤热阻(K·m/W)

• L：埋深(m)

• d：电缆外径(m)

4.2 典型敷设场景载流量

表：ZR-YJLV-0.6/1kV电缆动态载流量(A)

特殊工况修正：

• 并行敷设：间距1D时降额15%，2D时降额8%

• 隧道敷设：考虑通风系数0.7-1.2

• 日照影响：户外架空增加5-8℃温升

4.3 短路电流热稳定校验

铝导体热稳定公式： Smin = Isc√t / K 其中：

• Smin：最小截面(mm²)

• Isc：短路电流(kA)

• t：短路时间(s)

• K：材料常数（铜=143，铝=94）

实例计算： 35kV变电站10kV出线，Isc=25kA，t=1s： Smin = 25×√1 / 94 = 266mm² 应选择ZR-YJLV-8.7/10kV 3×300电缆

五、生产工艺全流程解密

5.1 智能制造工艺流程

数字化生产线架构：

1. 导体加工中心：

• 智能拉丝机（Φ9.5mm→Φ2.0mm）

• 在线退火系统（电阻加热+红外测温）

• 自动绞合设备（PLC控制节距）

2. 三层共挤系统：

• 精密挤出机（螺杆直径150mm，L/D=30:1）

• CCD在线测偏（精度±0.05mm）

• 立式交联管（氮气保护，压力1.5MPa）

3. 智能成缆工段：

• 自动绕包机（张力控制±5%）

• 激光测径仪（采样率1000次/s）

• 智能铠装（钢带厚度在线检测）

4. 护套挤出单元：

• 双阶式挤出机（熔体泵稳压）

• 水冷系统（梯度降温控制）

• 激光喷码（可追溯二维码）

5.2 关键工艺控制技术

超净绝缘工艺：

• 洁净室环境：

• 洁净度Class 10000级

• 温控23±2℃，湿度50±5%

• 离子化除尘系统

• 材料处理：

• 真空干燥（露点≤-40℃）

• 熔体过滤（过滤网200目）

• 纳米级杂质检测（≤50μm）

交联工艺窗口：

5.3 质量检测技术体系

在线检测系统：

• X射线检测：

• 检测气泡、杂质（≥50μm）

• 偏心度≤5%

• 钢带搭盖率≥15%

• 局部放电检测：

• 灵敏度0.1pC

• 频带50kHz-1MHz

• 自动定位精度±10cm

• 激光测径：

• 测量范围Φ10-200mm

• 精度±0.01mm

• 采样速度1000点/s

型式试验项目：

• 4h电压试验（4U0）

• 雷电冲击试验（±650kV，各10次）

• 弯曲试验（20D，循环3次）

• 老化试验（135℃×240h）

六、应用场景与工程实践

6.1 行业应用全景图

建筑电气领域：

• 超高层建筑：

• 垂直敷设采用ZR-YJLV32/WDZR-YJLV32

• 防火分区使用NH-ZR-YJLV

• 主干线截面可达400-630mm²

• 智能建筑：

• 综合布线用ZR-YJLV-0.6/1kV 5×10

• 楼宇自控系统用屏蔽型ZR-YJLVP

工业领域：

• 石化装置：

• 防爆区用ia等级ZR-YJLV

• 高温区域用105℃耐热型

• 防腐区域用ZR-YJLV62不锈钢铠装

• 汽车制造：

• 焊接车间用抗干扰ZR-YJLVP2

• 涂装车间用防腐蚀ZR-YJLV22/62

• 总装线用耐磨ZR-YJLV42

6.2 典型工程案例分析

案例1：数据中心供电系统

• 电缆选型：WDZA-YJLY-0.6/1kV 4×240+1×120

• 敷设方式：架空桥架+穿管混合

• 特殊要求：

• 阻燃等级A类

• 烟密度≤60%

• 毒性指数≤5

• 创新点：

• 采用智能电缆（内置光纤测温）

• 防火分区专用耐火电缆

案例2：地铁供电系统

• 主干线：ZRA-YJLV22-26/35kV 1×400

• 动力照明：WDZB-YJLY-0.6/1kV 5×16

• 特殊设计：

• 防水防鼠结构

• 低烟无卤

案例2：地铁供电系统

6.2 典型工程案例分析（续）

案例2：地铁供电系统

项目背景： 某城市地铁线路全长35km，设站28座，采用DC1500V接触网与AC35kV环网供电混合系统。供电系统要求电缆具备高阻燃、低烟无卤、防水防鼠等特性，同时满足地铁环境下的机械强度和电气性能要求。

电缆选型方案：

1. 35kV环网供电系统：

• 阻燃等级：A类（满足GB/T 19666-2019）

• 铠装结构：双层镀锌钢带（抗压强度≥400N/cm）

• 防水设计：铝塑复合带+阻水纱填充

• 敷设方式：电缆沟+穿管混合敷设

• 主干电缆：ZRA-YJLV22-26/35kV 1×400

2. 动力照明系统：

• 无卤低烟特性：烟密度≤150D（GB/T 17651-2023）

• 毒性指数：CaCO₃当量≤5mg/g

• 敷设方式：电缆桥架+金属穿管

• 低压配电电缆：WDZB-YJLY-0.6/1kV 5×16

3. 特殊场景电缆：

• 钢丝铠装（抗拉强度≥2000N/mm²）

• 防鼠设计：铠装层外添加玻璃纤维带

• 弯曲半径：≥12D（D为电缆外径）

• 隧道区间电缆：ZRA-YJLV32-8.7/15kV 3×150

关键技术创新：

1. 复合阻燃技术：

• 绝缘层：纳米氢氧化铝改性XLPE（氧指数≥32）

• 护套层：磷氮系无卤阻燃剂（HCl释放量≤5mg/g）

• 结构阻燃：陶瓷化硅橡胶防火涂层（耐火时间≥90min）

2. 动态载流量优化：

• 采用IEC 60853标准计算周期负荷载流量

• 隧道内电缆按环境温度40℃修正，载流量降额系数0.85

• 并行敷设间距≥300mm，避免热场叠加

3. 智能监测系统：

• 内置分布式光纤测温（精度±1℃）

• 局部放电在线监测（灵敏度1pC）

• 数据接入地铁综合监控系统（ISCS）

工程实施数据：

七、2025年市场行情与技术趋势预测

7.1 市场供需分析

• 需求侧驱动因素：

• 新型城镇化：预计2025年城市轨道交通新增里程超3000km

• 新能源配套：光伏电站、风电场的集电线路需求增长15%

• 电网改造：国网计划投资800亿元用于配电网升级

• 供给侧格局：

• 产能集中度提升：前10家企业市占率将达65%（2023年为52%）

• 原材料价格波动：铝价预计在18000-22000元/吨区间震荡

• 区域产能分布：华东地区占比超50%，中西部新增产能投产

7.2 价格模型预测

ZR-YJLV电缆2025年价格预测（含税）：

成本构成变化：

• 原材料占比：从73%降至68%（智能制造降本）

• 人工占比：从12%升至15%（技能工人短缺）

• 能耗成本：下降3%（光伏绿电应用）

7.3 技术演进方向

1. 材料创新：

• 超导铝导体：纳米碳管增强铝基复合材料（电阻率降低20%）

• 自修复绝缘：微胶囊化修复剂XLPE（损伤后48h自修复）

• 生物基护套：聚乳酸（PLA）改性材料（碳足迹减少40%）

2. 智能制造：

• 数字孪生工厂：虚拟调试时间缩短30%

• AI质检系统：缺陷识别率提升至99.98%

• 5G+工业互联网：生产数据实时传输延迟<10ms

3. 绿色认证：

• 碳足迹标签：全生命周期CO₂排放≤8.5kg/kg（电缆）

• 循环经济指标：再生铝占比≥30%，护套回收率≥95%

7.4 应用场景拓展

• 海上风电：

• 动态缆用ZR-YJLV42+光纤复合（抗弯曲半径5D）

• 耐盐雾等级≥C5-M（ISO 12944）

• 智慧城市：

• 集成传感电缆（温度+应变+局放三合一监测）

• 无线充电道路嵌入式电缆（效率≥85%）

• 太空电缆：

• 月球基地用超轻电缆（重量<1.5kg/m，耐辐射10⁶Gy）

八、采购与选型指南

8.1 技术规范要点

1. 阻燃等级选择：

• 普通建筑：ZC级（GB/T 19666）

• 交通枢纽：ZB级（附加烟密度要求）

• 超高层/核电：ZA级+耐火950℃/180min

2. 导体优选建议：

• 1350-H19铝：常规场景（性价比最优）

• 8030铝合金：振动场合（抗疲劳性强）

• 型线绞合：35kV以上（降低集肤效应）

3. 关键检测指标：

• 局部放电：8.7/10kV电缆≤10pC（1.73U0）

• 热延伸：200℃×15min，永久变形≤175%

• 阻燃验证：成束燃烧炭化高度≤2.5m

8.2 全生命周期成本模型

示例：ZRC-YJLV22-8.7/10kV 3×240电缆

选型建议：

• 高负载率场景：选择截面放大一级（投资回收期<5年）

• 腐蚀环境：优先选用ZR-YJLV62不锈钢铠装

• 高频谐波场合：采用分割导体结构（降低涡流损耗）

九、维护与故障诊断

9.1 典型故障图谱

1. 绝缘老化：

• 特征：tanδ值>0.01（50Hz），局放量>20pC

• 处理：红外热像定位，局部加强绝缘或更换

2. 铠装腐蚀：

• 特征：接地电流>5mA/km，钢带锈蚀率>30%

• 处理：喷涂锌基防腐涂料或更换为ZR-YJLV62

3. 连接故障：

• 特征：接头处温升>15K（相对环境）

• 处理：采用冷缩式中间接头（安装力距50N·m）

9.2 智能监测技术

• DTS分布式测温：

• 定位精度：±1m（30km范围）

• 温度分辨率：0.1℃

• HFCT高频电流检测：

• 频带：3-30MHz

• 局放定位误差：±5m

• 阻抗谱分析：

• 检测水树老化（频率范围10⁻³-10⁶Hz）

• 寿命预测误差<10%

十、结论与展望

ZR-YJLV电缆作为阻燃铝芯电缆的典型代表，其技术体系已发展出从材料配方到智能制造的完整解决方案。2025年，随着"双碳"目标推进，该产品将在以下方向持续突破：

1. 绿色化：生物基材料占比将提升至15%

2. 智能化：50%以上产品集成传感功能

3. 高可靠：故障率降至0.05次/百公里·年

4. 国际化：满足IEC 60332-3-25等国际标准出口需求

建议用户在选择时重点关注：

• 全生命周期成本而非仅初始采购价

• 匹配实际场景的阻燃等级（避免过度设计）

• 优先选择具备数字化工厂的供应商（质量追溯更有保障）

未来，ZR-YJLV电缆将与能源互联网、智慧城市等新基建深度融合，成为安全供电网络的核心载体。中晨线缆电线电缆智造生产厂家：13554162348
