低压电缆作为电力传输系统的"血管"，在建筑、工业、能源等领域扮演着不可或缺的角色。本文将系统介绍低压电缆的分类体系、型号含义、技术参数、生产工艺流程以及应用场景，并提供实用的选型参照表和2025年价格预测，最后结合中晨线缆的实际生产案例，为读者呈现一份全面而专业的低压电缆指南。
一、低压电缆概述与分类标准
低压电缆是指额定电压在1kV及以下的电力电缆，按照国际电工委员会(IEC)标准和我国国家标准(GB/T 12706.1-2008)，低压电缆主要分为以下几大类：
按绝缘材料分类：
PVC绝缘电缆：聚氯乙烯绝缘，成本低、柔韧性好，适用于一般环境
XLPE绝缘电缆：交联聚乙烯绝缘，耐温等级高(90℃)，机械性能优异
EPR绝缘电缆：乙丙橡胶绝缘，耐候性极佳，适用于恶劣环境
硅橡胶绝缘电缆：耐高温(180℃)，柔韧性极好，用于特殊场合
按导体材料分类：
铜芯电缆：导电率高，机械强度好，价格较高

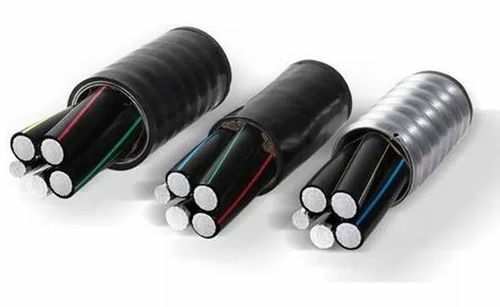

铝芯电缆：重量轻，成本低，导电率约为铜的61%
按结构特征分类：
单芯电缆
多芯电缆(2-5芯)
铠装电缆(钢带铠装、钢丝铠装)
阻燃电缆(ZA、ZB、ZC级)
耐火电缆(NH)
无卤低烟电缆(WDZ)
按用途分类：
电力传输电缆
控制电缆
仪表电缆
特种电缆(矿用、船用、光伏等)
二、低压电缆型号命名规则详解
我国低压电缆型号采用汉语拼音字母和阿拉伯数字组合表示，遵循GB/T 12706.1-2008标准规定：
型号组成结构：[5]-
[1]：绝缘材料
V：聚氯乙烯(PVC)
YJ：交联聚乙烯(XLPE)
E：乙丙橡胶(EPR)
G：硅橡胶
[2]：导体材料
(省略)：铜导体
L：铝导体
[3]：内护套材料
V：聚氯乙烯
Y：聚乙烯
Q：铅套
[4]：铠装类型
2：双钢带铠装
3：细圆钢丝铠装
4：粗圆钢丝铠装
[5]：外护套材料
2：聚氯乙烯
3：聚乙烯
[6]：额定电压：0.6/1kV
[7]：芯数×截面积：如3×150+1×70
常见型号示例：
VV：铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV：铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
VV22：铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV32：铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
三、低压电缆关键技术参数
低压电缆的主要技术参数包括电气性能、机械性能和热性能等方面：
1. 电气性能参数：
额定电压(U0/U)：0.6/1kV
导体直流电阻：20℃时符合GB/T 3956规定
铜导体：≤0.017241 Ω·mm²/m
铝导体：≤0.028264 Ω·mm²/m
绝缘电阻：20℃时≥0.0367 MΩ·km
工频耐压试验：3.5kV/5min不击穿
局部放电：1.73U0下≤10pC
2. 截面积规格： 低压电缆标准截面积(mm²)系列： 1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630
3. 载流量参数(以YJV电缆为例)：
| 截面积(mm²) | 空气中敷设(A) | 直埋敷设(A) |
|---|---|---|
| 1.5 | 22 | 18 |
| 2.5 | 30 | 25 |
| 4 | 40 | 32 |
| 6 | 51 | 41 |
| 10 | 70 | 56 |
| 16 | 96 | 77 |
| 25 | 125 | 100 |
| 35 | 155 | 124 |
| 50 | 190 | 152 |
| 70 | 235 | 188 |
| 95 | 285 | 228 |
| 120 | 335 | 268 |
| 150 | 385 | 308 |
| 185 | 445 | 356 |
| 240 | 525 | 420 |
4. 机械性能参数：
弯曲半径：
无铠装单芯电缆：≥20D
无铠装多芯电缆：≥15D
铠装电缆：≥12D (D为电缆外径)
抗张强度：绝缘层≥12.5MPa，护套≥10MPa
断裂伸长率：绝缘层≥150%，护套≥150%
5. 热性能参数：
长期允许工作温度：
PVC绝缘：70℃
XLPE绝缘：90℃
EPR绝缘：90℃
短路温度：
PVC绝缘：160℃
XLPE/EPR绝缘：250℃
环境温度：敷设时≥0℃(否则需预热)

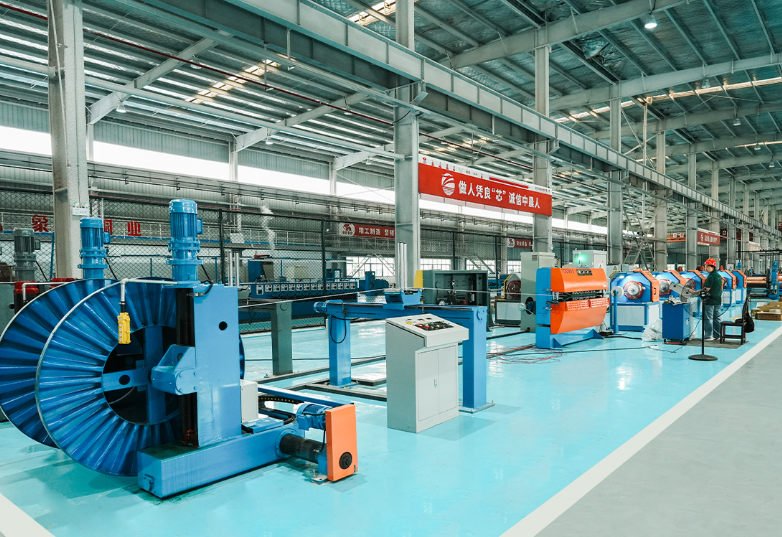

四、低压电缆生产工艺全流程
以中晨线缆的生产流程为例，低压电缆制造主要分为以下几个关键工序：

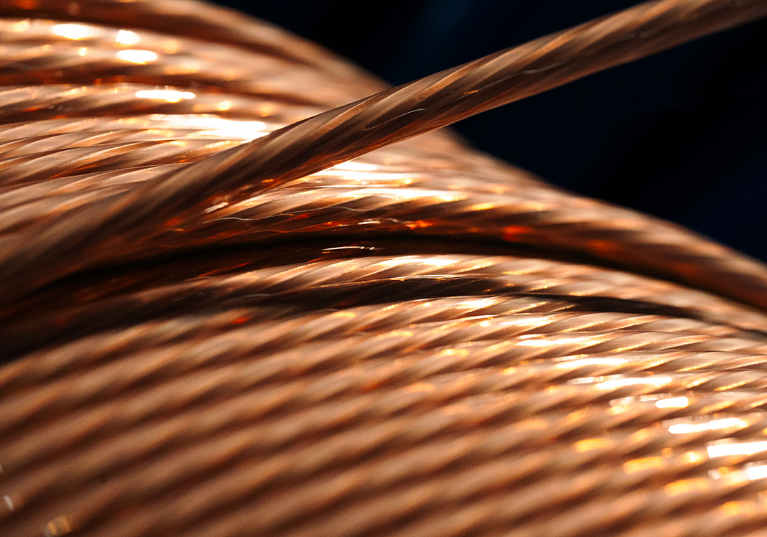

1. 导体制造工序
铜杆拉制：将Φ8mm铜杆通过连续拉丝机拉制至所需直径
导体绞合：按GB/T 3956标准绞合，圆形导体采用分层绞合，紧压导体采用束绞+紧压工艺
导体退火：在保护气氛下连续退火，消除冷作硬化
导体检测：测量直流电阻、外径等参数

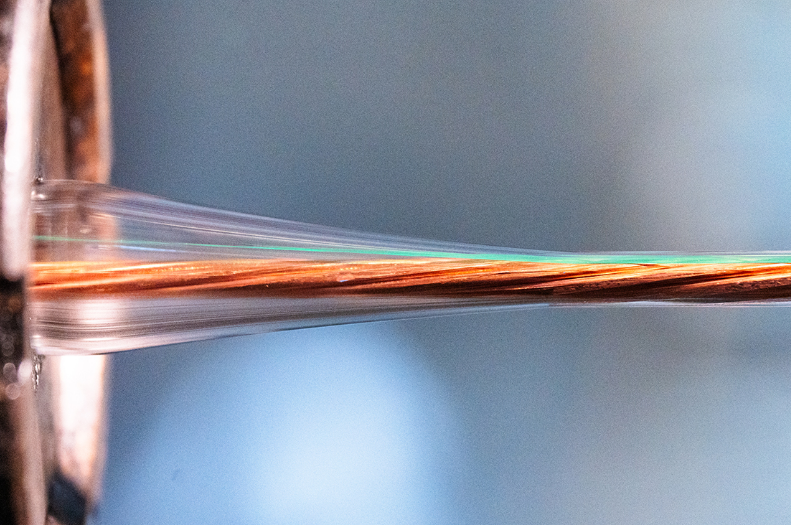

2. 绝缘挤出工序
材料准备：PVC或XLPE材料预干燥处理
挤出成型：采用长径比25:1的挤出机，温度分段控制(进料段120℃，压缩段150℃，计量段170℃)
冷却定型：采用阶梯式冷却水槽，水温逐级降低
厚度检测：在线X-ray测厚仪实时监控

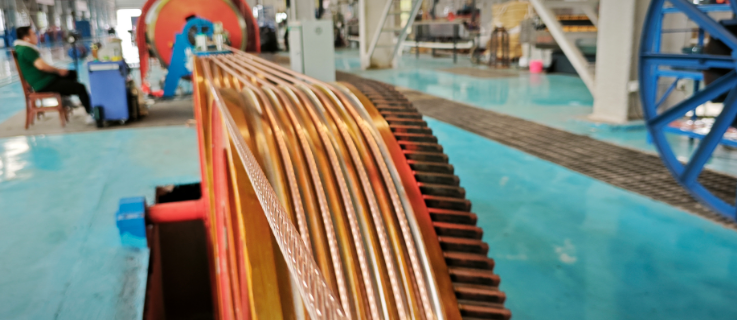

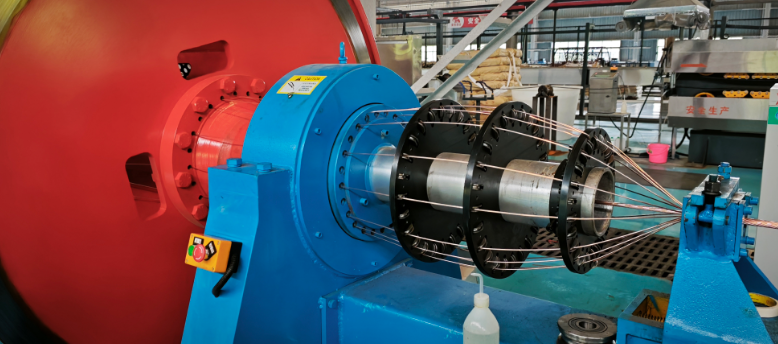

3. 成缆工序
芯线绞合：采用退扭式成缆机，填充材料选用阻燃聚丙烯绳
绕包屏蔽：铜带屏蔽搭盖率≥15%
铠装加工：钢带铠装采用间隙绕包，间隙≤带宽的50%

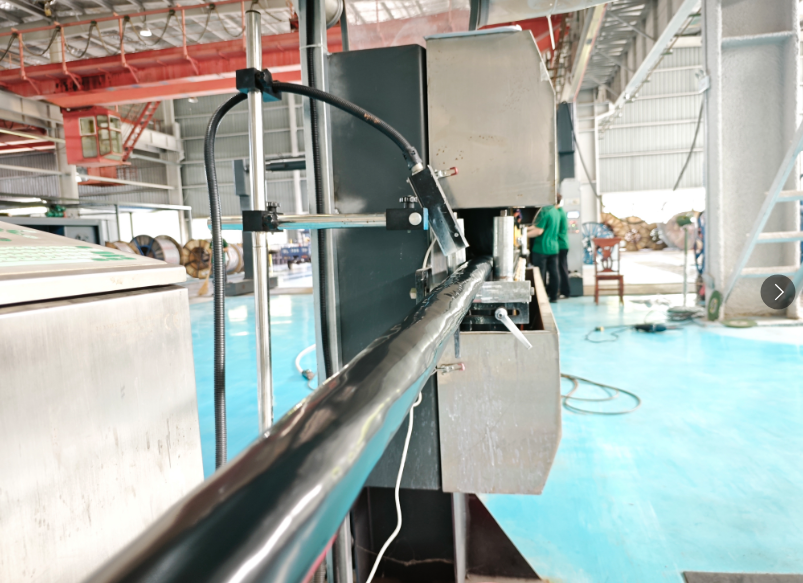

4. 护套挤出工序
材料混合：PVC护套料与添加剂高速混合
挤出成型：采用150mm挤出机，机头温度控制在160±5℃

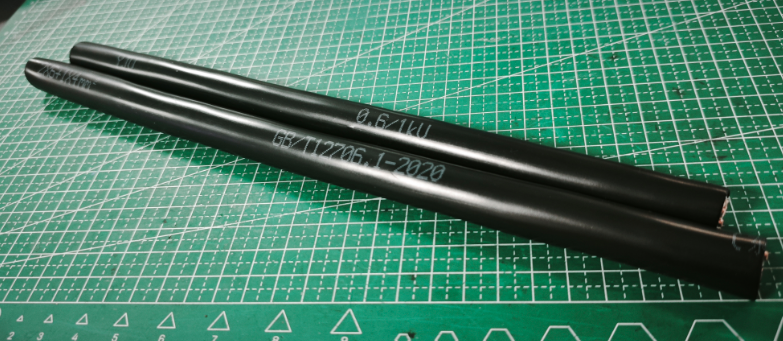

印字标识：采用激光喷码，标识内容包括型号、规格、厂名等
冷却收线：通过60米冷却水槽后自动收线
5. 成品检验工序
电气试验：
导体直流电阻测试
工频耐压试验(3.5kV/5min)
局部放电测试
结构检查：
外径测量
绝缘厚度测量
护套厚度测量
机械性能测试：
抗张强度
断裂伸长率
热延伸试验

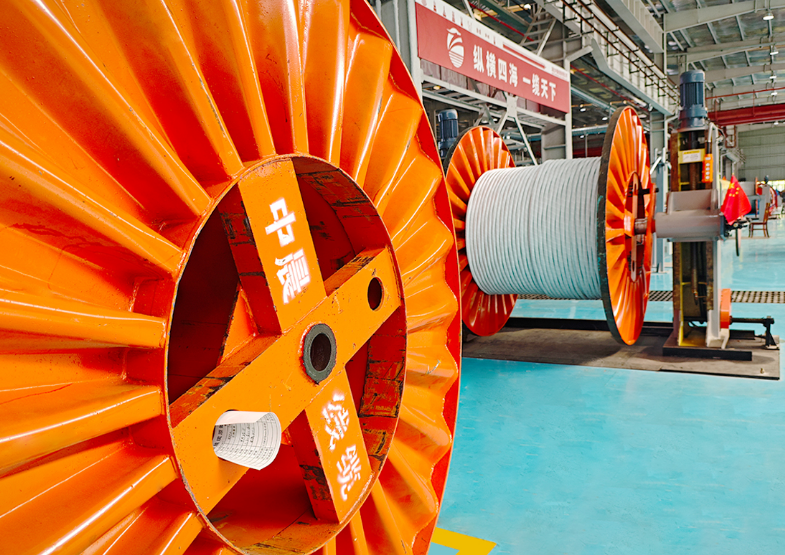

6. 包装入库工序
成盘包装：采用钢结构电缆盘，外层用塑料薄膜缠绕
标识清晰：每盘电缆附有合格证，标明技术参数和生产日期
存储条件：库房保持干燥通风，避免阳光直射
五、低压电缆应用场景分析
不同型号的低压电缆适用于不同的应用场景：
1. 建筑电气系统：
VV/VLV电缆：适用于一般建筑配电系统，成本低
YJV/YJLV电缆：高层建筑主干线路，载流量大
WDZ-YJY电缆：人员密集场所，无卤低烟特性
2. 工业电力系统：
YJV22/YJLV22电缆：工厂配电线路，机械保护要求高
KVVP控制电缆：仪表控制系统，抗干扰能力强
NH-YJV耐火电缆：应急电源线路，火灾时保持通电
3. 能源基础设施：
光伏电缆：太阳能发电系统，耐UV辐射
风电电缆：风力发电机组，耐扭转性能好
矿用电缆：井下供电系统，阻燃性能要求高
4. 特殊环境应用：
船用电缆：耐盐雾、耐油，柔韧性好
耐寒电缆：-40℃环境下使用，绝缘不脆化
防腐电缆：化工区域，耐酸碱腐蚀
六、低压电缆选型参照表
科学选型是确保电缆安全经济运行的关键，以下为低压电缆选型参照表：
| 应用场景 | 推荐型号 | 截面积选择 | 敷设方式 | 特殊要求 |
|---|---|---|---|---|
| 住宅配电干线 | YJV-0.6/1kV | 根据计算电流选择，一般16-95mm² | 桥架/穿管 | 阻燃ZC级 |
| 商业中心主干 | WDZ-YJY-0.6/1kV | 95-240mm² | 电气竖井 | 无卤低烟 |
| 工厂动力线路 | YJV22-0.6/1kV | 按设备功率计算 | 直埋/电缆沟 | 铠装防护 |
| 室外照明线路 | VV-0.6/1kV | 4-16mm² | 穿管敷设 | 耐候型 |
| 临时用电 | YC橡套电缆 | 根据负载选择 | 地面敷设 | 耐磨抗拉 |
| 光伏发电系统 | PV1-F光伏电缆 | 4-16mm² | 支架敷设 | 耐UV辐射 |
| 矿井供电 | MVV矿用电缆 | 按设备功率计算 | 井下敷设 | 阻燃A类 |
| 船舶电力 | CJPJ/SC船用电缆 | 根据系统设计 | 舱内敷设 | 耐盐雾油 |
截面积速选参考：
10kW三相电机：16mm²(YJV)
30kW水泵：35mm²(YJV)
80kW空压机：70mm²(YJV22)
150kW变压器：150mm²(YJV22)
200kW配电柜：240mm²(YJV22)
七、2025年低压电缆价格预测分析
基于原材料价格走势和市场供需分析，预估2025年低压电缆价格如下：
1. PVC绝缘电缆(VV系列)价格预测：
| 规格(mm²) | 2025预测价(元/米) | 同比变化 |
|---|---|---|
| 3×1.5+1×1 | 3.8-4.2 | +3% |
| 3×2.5+1×1.5 | 5.2-5.8 | +2.5% |
| 3×4+1×2.5 | 7.5-8.3 | +2% |
| 3×6+1×4 | 10.2-11.5 | +1.8% |
| 3×10+1×6 | 15.8-17.5 | +1.5% |
| 3×16+1×10 | 23.5-26.0 | +1.2% |
| 3×25+1×16 | 36.8-40.5 | +1% |
2. XLPE绝缘电缆(YJV系列)价格预测：
| 规格(mm²) | 2025预测价(元/米) | 同比变化 |
|---|---|---|
| 3×1.5 | 4.5-5.0 | +3.5% |
| 3×2.5 | 6.2-6.9 | +3% |
| 3×4 | 8.8-9.7 | +2.8% |
| 3×6 | 12.5-13.8 | +2.5% |
| 3×10 | 18.5-20.5 | +2.2% |
| 3×16 | 28.0-31.0 | +2% |
| 3×25 | 42.5-47.0 | +1.8% |
| 3×35 | 58.0-64.0 | +1.5% |
| 3×50 | 82.0-90.0 | +1.2% |
| 3×70 | 115.0-127.0 | +1% |
| 3×95 | 155.0-171.0 | +0.8% |
| 3×120 | 198.0-219.0 | +0.5% |
| 3×150 | 245.0-271.0 | +0.3% |
| 3×185 | 305.0-337.0 | 持平 |
| 3×240 | 395.0-436.0 | -0.5% |
3. 特种电缆价格预测：
| 电缆类型 | 规格(mm²) | 2025预测价(元/米) |
|---|---|---|
| 阻燃ZC-YJV | 3×4 | 10.5-11.6 |
| 耐火NH-YJV | 3×6 | 18.8-20.8 |
| 无卤低烟WDZ-YJY | 3×10 | 25.5-28.2 |
| 铠装YJV22 | 3×16 | 35.2-38.9 |
| 光伏电缆PV1-F | 1×4 | 6.8-7.5 |
| 船用电缆CJPJ/SC | 3×6 | 32.0-35.4 |
价格影响因素分析：
铜价波动：铜材占电缆成本60-70%，2025年预计电解铜价在58,000-65,000元/吨区间波动
环保要求：无卤低烟材料需求增加，推高特种电缆价格
能源成本：电力价格上调导致生产成本增加
供需关系：新能源领域需求旺盛，传统建筑领域需求平稳
八、中晨线缆低压电缆生产实践
作为国内领先的电缆制造商，中晨线缆在低压电缆领域具有以下技术优势和生产特色：
1. 原材料控制体系：
采用高纯度电解铜，纯度≥99.99%
XLPE材料使用化工高级交联料
阻燃剂通过UL认证，环保性能达标
2. 生产工艺创新：
导体加工：采用先进大拉机，拉丝速度达25m/s
绝缘挤出：配备专用交联辐照生产线，偏心度控制≤5%
成缆工艺：小中高型成缆机，配置齐全，节距比优化设计
质量检测：预配置高压测试系统，测试电压精度±1%
3. 典型产品参数：
YJV-0.6/1kV 3×150+1×70：
导体直流电阻：≤0.124Ω/km
绝缘厚度：1.4mm(标称)，最小1.26mm
护套厚度：2.0mm(标称)，最小1.8mm
外径：47.5±1.5mm
重量：6540kg/km
WDZ-YJY-0.6/1kV 4×95：
烟密度：透光率≥80%
卤酸气体含量：≤5mg/g
燃烧性能：通过GB/T 18380.3 C类试验
长期工作温度：90℃
4. 研发方向：
开发135℃耐高温低压电缆
研究可回收环保型电缆材料
智能电缆集成温度监测系统
超柔电缆用于机器人供电系统
九、低压电缆使用与维护指南
为确保低压电缆安全运行，需注意以下事项：
1. 敷设注意事项：
直埋敷设：埋深≥0.7m，电缆上下各铺100mm细沙
桥架敷设：填充率≤40%，多层桥架间距≥200mm
弯曲半径：无铠装多芯电缆≥15D，单芯电缆≥20D
牵引力度：铜导体≤70N/mm²，铝导体≤40N/mm²
2. 连接技术要求：
压接接头：选用符合GB 14315标准的铜铝过渡端子
防水处理：采用热缩套管+防水胶带双重防护

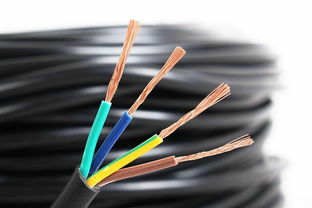

相位标识：黄绿红分别对应ABC三相，蓝为零线
3. 运行维护要点：
定期检测绝缘电阻：≥1MΩ(1000V兆欧表)
负荷监控：长期运行电流不超过额定载流量的80%
温度监测：接头处温升不超过环境温度+30℃
防护检查：定期检查外护套是否破损、铠装是否锈蚀
4. 常见故障处理：
绝缘击穿：定位故障点后截断做中间接头
导体断裂：采用液压连接管重新连接
护套破损：使用专用修补带进行密封处理
接头过热：检查接触压力，重新压接或更换端子
十、低压电缆行业发展趋势
低压电缆技术未来将呈现以下发展方向：
1. 材料创新：
石墨烯增强导体：降低电阻，提高载流量
生物基绝缘材料：可降解环保材料
自修复绝缘层：微小损伤自动修复
2. 结构优化：
超柔结构：弯曲半径可降至5D
集成化设计：电力+信号传输复合电缆
模块化接头：快速插拔式终端
3. 智能监测：
内置光纤传感：实时监测温度、应变
RFID标识：全生命周期追踪管理
大数据分析：预测性维护决策支持
4. 绿色制造：
清洁生产工艺：减少能耗和排放
废料回收利用：铜材回收率≥99%
低碳产品：碳足迹认证体系
5. 应用拓展：
新能源领域：适应光伏、风电特殊需求
数据中心：高密度布线解决方案
电动汽车：充电桩专用电缆系统
随着技术进步和市场需求变化，低压电缆产品将朝着高性能、智能化、环保化的方向发展，为电力基础设施建设和能源转型提供更加安全可靠的连接解决方案。中晨线缆等领先企业将持续加大研发投入，推动行业技术升级和高质量发展。
