一、NG-A电缆概述与核心优势

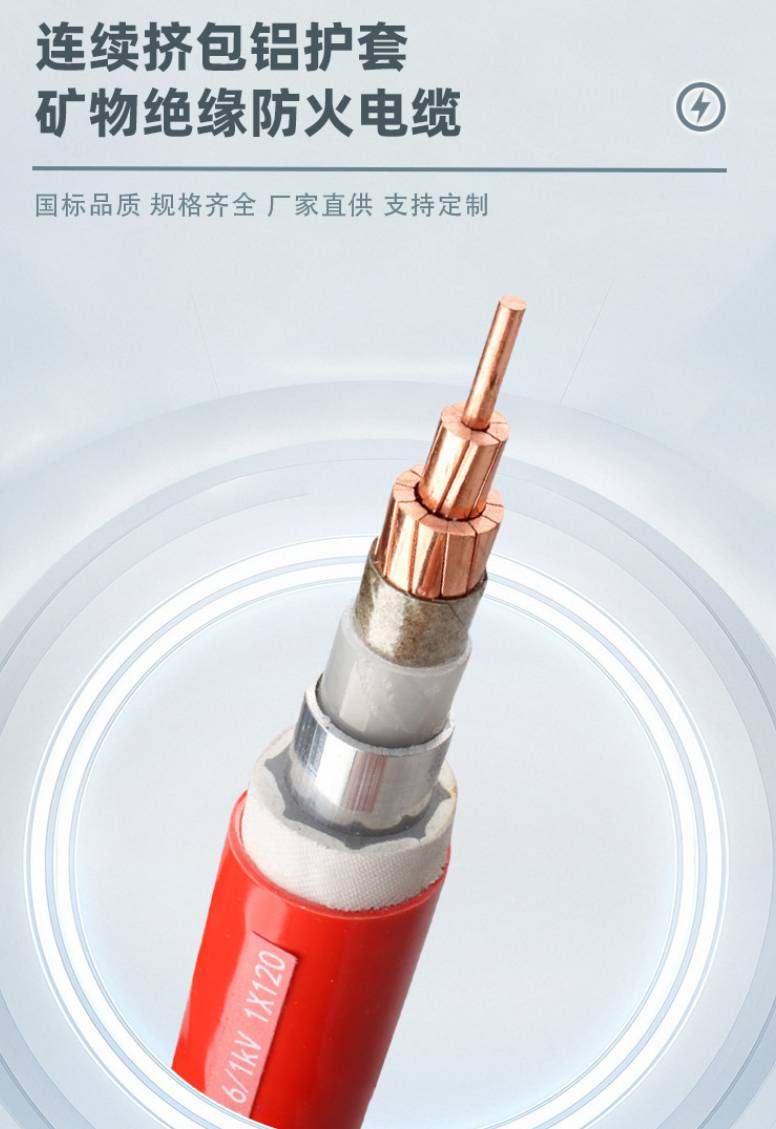

NG-A电缆（又称BTLY电缆）是一种柔性矿物绝缘防火电缆，采用铜导体+云母带绝缘+无缝铝护套+矿物质填充+低烟无卤外护套的创新结构设计。作为建筑电气安全系统的重要组成部分，NG-A电缆在防火性能与经济性之间实现了完美平衡。

NG-A电缆的六大核心优势：

1. 卓越防火性能：通过950℃/180min耐火试验，满足BS6387 CWZ最高等级

2. 经济实用：较传统BTTZ电缆成本降低20-30%

3. 安装便捷：柔韧性好，最小弯曲半径仅需10D（D为电缆外径）

4. 防水防潮：无缝铝护套结构，防水等级达IP67

5. 环保安全：燃烧时低烟无卤，透光率≥60%

6. 抗干扰强：铝护套提供良好电磁屏蔽效果

二、NG-A电缆型号参数详解

1. 标准型号命名规则（GB/T 34926-2017）

NG-A(BTLY) - [外护套类型] - [额定电压] - [芯数]×[截面]

示例解析：

• NG-A(BTLY)-YJY 0.6/1kV 4×25+1×16：交联聚乙烯外护套，额定电压0.6/1kV，4芯25mm²+1芯16mm²

• NG-A(BTLY)-LS 0.6/1kV 1×120：低烟无卤护套，额定电压0.6/1kV，单芯120mm²

2. 全系列技术参数表

3. 关键性能指标

• 耐火等级：950℃火焰下保持电路完整180分钟

• 绝缘电阻：20℃时≥100MΩ·km（500V DC）

• 耐电压：3.5kV/5min不击穿

• 弯曲半径：最小为电缆外径10倍

• 工作温度：长期-40℃~+200℃，短时可达800℃

• 防水性能：通过48小时浸水试验（1米水深）

三、NG-A电缆制作工艺流程

1. 原材料精选标准

• 铜导体：采用T2R软态铜线（伸长率≥35%）

• 云母带：合成云母含量≥95%，厚度0.1mm±0.02

• 铝护套：1060铝带（厚度0.8-1.5mm），铝含量≥99.6%

• 填充料：氢氧化镁/氢氧化铝复合矿物（纯度≥98%）

• 外护套：低烟无卤阻燃料（氧指数≥32）

2. 核心生产工艺流程

（1）导体加工

1. 精密绞合：采用德国NIEHOFF绞线机，节径比严格控制在10-12倍

2. 退火处理：550±5℃连续退火，恢复导体柔韧性

3. 在线检测：激光测径仪实时监控导体外径（精度±0.02mm）

（2）绝缘绕包

1. 云母带绕包：55°斜向重叠绕包，重叠率≥35%

2. 多层结构：典型为3层结构（2层云母+1层玻纤加强）

3. 张力控制：恒张力系统保持绕包紧密（3.0±0.5N）

（3）铝护套成型

1. 铝带纵包：精密成型轮将铝带包覆成管状

2. 氩弧焊接：采用TIG焊接工艺，焊缝强度≥母材80%

3. 轧纹成型：专用模具压制波纹，增强柔性和散热能力

（4）填充与护套

1. 矿物填充：高压注入氢氧化镁复合矿物

2. 外护挤出：采用90mm挤出机，温度控制在150-180℃

3. 水冷定型：分段冷却确保护套质量

4. 印字检测：激光喷码标识，清晰耐久

3. 质量检测标准

• 型式试验：按GB/T 34926-2017全项检测

• 出厂试验：100%进行耐压和绝缘测试

• 抽样试验：每批抽样进行弯曲和耐火试验

• 特殊检测：可选配铝护套气密性测试

四、NG-A电缆应用场景

1. 商业综合体

典型应用：

• 商场主干配电系统

• 影院消防系统

• 餐饮区应急照明

• 地下车库供电

案例参数：

• 北京国贸三期：NG-A-4×185+1×95主干线路

• 上海环球金融中心：NG-A-1×300垂直干线

敷设要点：

• 防火桥架内敷设

• 穿越防火分区时加强封堵

• 采用抗震支架固定

2. 医院建筑

典型应用：

• 手术室应急电源

• ICU不间断供电

• 消防泵房配电

• 医疗设备专用回路

特殊要求：

• 需通过医疗场所专用认证

• 采用抗菌外护套

• 电磁兼容性要求高

3. 数据中心

典型应用：

• UPS输入输出线路

• 列头柜连接电缆

• 应急电源系统

• 消防报警系统

技术要求：

• 满足TIA-942 Tier III标准

• 选用低烟无卤外护套

• 通道防火分隔处理

4. 工业厂房

典型应用：

• 车间主配电系统

• 危险区域供电

• 消防设备连接

• 自动化控制回路

特殊工艺：

• 腐蚀环境加装防腐涂层

• 高温区域选用耐高温外护套

• 振动区域采用防震固定

五、NG-A电缆市场价格（2023年）

1. 价格参考表

2. 成本构成分析

• 原材料：55%（铜材30%+铝材15%+云母带5%+护套料5%）

• 生产能耗：20%（氩弧焊接耗能较大）

• 人工成本：10%（熟练技工占比高）

• 设备折旧：10%（进口设备占比大）

• 其他费用：5%（检测认证等）

3. 选购策略建议

1. 质量优先：要求提供CNAS检测报告

2. 渠道验证：选择厂家直营或授权经销商

3. 服务保障：确认安装指导和技术支持

4. 价格对比：至少获取3家合规报价

5. 合同条款：明确质保期（建议≥20年）

六、NG-A电缆选型与安装指南

1. 选型决策矩阵

2. 安装规范要点

1. 弯曲半径：最小10D，使用专用弯管器辅助

2. 固定间距：水平≤1.8m，垂直≤1.5m

3. 牵引力度：≤25N/mm²，使用防扭牵引头

4. 端头处理：铝护套需专业密封处理

5. 接地要求：铝护套两端可靠接地

3. 维护保养建议

• 定期检测：每年绝缘电阻测试（≥100MΩ）

• 环境监控：保持环境湿度≤80%

• 损伤处理：铝护套破损需专业修复

• 寿命评估：20年后建议进行载流量复核

七、行业前沿与发展趋势

1. 技术创新方向

• 复合云母带：提升绝缘性能，降低厚度

• 智能监测：集成温度传感光纤

• 环保护套：可降解材料研发

2. 标准升级动态

• 新版GB/T 34926增加抗震试验要求

• IEC发布铝护套电缆新标准

• UL开发针对商业建筑的测试方法

3. 应用领域扩展

• 光伏发电站

• 新能源汽车充电站

• 智慧社区建设

• 机场航站楼

通过本指南的系统介绍，您已全面掌握NG-A电缆的技术要点和应用知识。在实际项目中，建议结合工程具体需求，咨询专业电缆工程师，选择最优的电缆解决方案。
