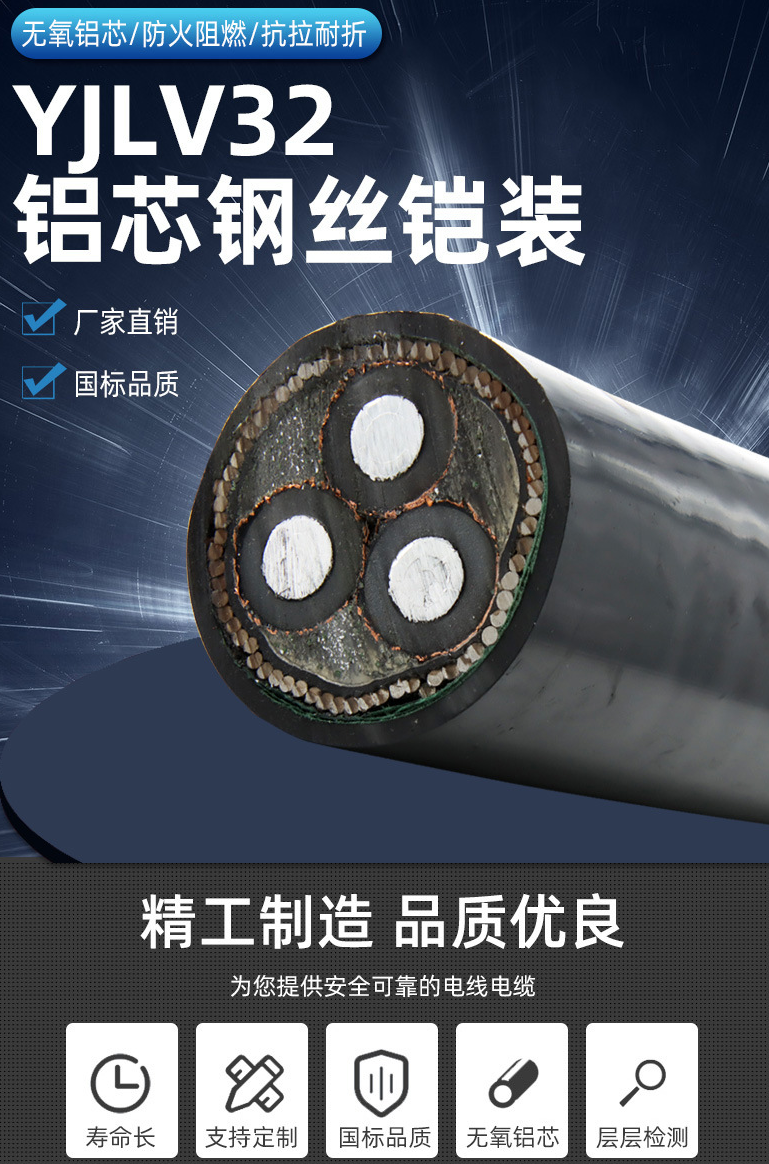

一、YJLV32电缆型号解析与技术参数

1.1 型号命名规则

YJLV32电缆的型号命名遵循国家标准GB/T 12706-2020规定，其字母和数字组合具有特定含义：

• YJ：交联聚乙烯绝缘（XLPE）

• L：铝导体（铜导体省略不标）

• V：聚氯乙烯（PVC）护套

• 3：细钢丝铠装层

• 2：聚氯乙烯外护套

型号变体：

• YJLV32：标准型（铝芯）

• YJV32：铜芯版本

• ZR-YJLV32：阻燃型

• NH-YJLV32：耐火型

• WDZ-YJLV32：低烟无卤阻燃型

1.2 结构参数详解

YJLV32电缆采用多层复合结构（从内到外）：

1. 导体：多股绞合铝导体（符合GB/T 3956标准）

• 第1类：实心导体（截面≤16mm²）

• 第2类：绞合导体（截面≥25mm²）

• 截面范围：10-1000mm²（常见规格见下表）

2. 导体屏蔽层（≥6kV电缆）：

• 半导电交联聚乙烯材料

• 厚度0.5-1.0mm

3. 绝缘层：交联聚乙烯（XLPE）

• 0.6/1kV：绝缘厚度1.0-4.4mm

• 8.7/10kV：绝缘厚度4.5mm

• 26/35kV：绝缘厚度10.5mm

• 额定电压等级：

• 介电常数：≤2.3

• 介质损耗因数：≤0.001

4. 绝缘屏蔽层（≥6kV电缆）：

• 半导电交联聚乙烯

• 厚度0.8-1.2mm

5. 金属屏蔽层（≥6kV电缆）：

• 铜带或铜丝编织

• 电阻≤0.004Ω/m

6. 铠装层：

• 镀锌钢丝直径0.8-2.0mm

• 间隙率≤20%

• 铠装密度≥90%

• 抗拉强度≥300N/mm²

7. 外护套：

• PVC或PE材料

• 厚度1.8-4.0mm

• 氧指数≥28（阻燃型）

1.3 关键性能参数

机械性能：

• 抗拉强度：铠装层≥300N/mm²

• 抗压强度：能承受5000N/100mm压力

• 抗冲击：通过1J冲击试验

二、导体材料与制造工艺

2.1 铝导体特性

YJLV32采用8030系列铝合金导体（符合GB/T 30552）：

• 成分：Al≥99.7%，Fe≤0.15%，Si≤0.10%

• 导电率：≥61%IACS（国际退火铜标准）

• 抗拉强度：95-125MPa

• 伸长率：≥15%

• 电阻率：≤0.028264Ω·mm²/m（20℃）

导体加工工艺：

1. 连铸连轧：

• 铝锭熔化（720-750℃）

• 连续铸造→轧制（8mm杆材）

• 冷却→收线

2. 拉丝工艺：

• 多道次拉拔（8mm→目标直径）

• 使用聚晶模具（金刚石模）

• 润滑剂：合成酯类油

• 公差控制：±1%d

3. 绞合工艺：

• 分层绞合（中心1根+6根+12根...）

• 节径比：12-14倍

• 退扭装置防止变形

• 紧压系数：0.85-0.92

2.2 绝缘工艺

采用三层共挤技术（导体屏蔽+绝缘+绝缘屏蔽同时挤出）：

1. 挤出机参数：

• 供料段：120-140℃

• 压缩段：150-170℃

• 计量段：180-200℃

• 机头：210-230℃

• 螺杆直径：90-150mm

• L/D比：25:1

• 温度控制：

2. 交联工艺：

• 过氧化物交联（DCP引发剂）

• 氮气保护（氧含量≤0.1%）

• 压力：1.2-1.5MPa

• 温度：300-350℃

• 冷却：分段水冷（80℃→50℃→30℃）

2.3 铠装工艺

钢丝铠装关键工序：

1. 钢丝预处理：

• 镀锌层厚度：40-60μm

• 抗拉强度：1370-1570MPa

• 伸长率：≥12%

2. 铠装设备：

• 笼式绞铠机（54盘或72盘）

• 节距：16-20倍铠装直径

• 张力控制：±5%

3. 铠装参数：

   电缆截面(mm²)	钢丝直径(mm)	钢丝根数	铠装角度(°)
   10-50	0.8-1.0	36-48	70-75
   70-120	1.2-1.5	48-60	65-70
   150-300	1.6-2.0	60-72	60-65

2.4 特殊工艺控制

1. 偏心度控制：

• 绝缘偏心度≤8%（中压电缆）

• 采用激光测径仪实时监控

2. 局放控制：

• 洁净度：Class 1000级净化车间

• 超光滑导体表面（Ra≤0.05μm）

3. 铠装工艺创新：

• SZ绞合技术（正反交替绞合）

• 预成型钢丝（消除内应力）

• 在线张力监测系统

三、电气性能与载流量分析

3.1 直流电阻参数

20℃时导体最大直流电阻：

3.2 载流量计算（依据IEC 60502）

环境条件基准：

• 空气温度：40℃

• 土壤温度：25℃

• 土壤热阻系数：1.0K·m/W

• 埋设深度：0.7m

0.6/1kV YJLV32电缆载流量表：

校正系数：

1. 温度校正：

   实际温度(℃)	30	35	40	45	50
   校正系数	1.12	1.06	1.00	0.94	0.87

2. 土壤热阻校正：

   热阻系数(K·m/W)	0.7	1.0	1.5	2.0
   校正系数	1.10	1.00	0.90	0.83

3.3 电压降计算

三相平衡负载时的电压降： ΔU = √3 × I × L × (Rcosφ + Xsinφ) 其中：

• I：工作电流（A）

• L：电缆长度（km）

• R：交流电阻（Ω/km）

• X：感抗（≈0.08Ω/km）

• cosφ：功率因数

典型电压降值（cosφ=0.8）：

四、应用场景与选型指南

4.1 典型应用领域

1. 垂直敷设系统：

• 建筑竖井（提升高度≥100m）

• 矿井提升（抗拉强度≥300N/mm²）

• 电梯电缆（需配合导向装置）

2. 水下应用：

• 江河湖泊穿越（水深≤50m）

• 海底电缆（需外加防腐蚀层）

• 水泵站进出线

3. 高落差环境：

• 山区输电（坡度≥45°）

• 水电站（落差≥200m）

• 索道供电

4. 特殊场合：

• 核电站安全级电路（1E级）

• 石油平台（耐盐雾型）

• 隧道照明（阻燃型）

4.2 选型技术要点

截面选择流程：

1. 确定负载电流（考虑30%裕量）

2. 选择初始截面（查载流量表）

3. 校验电压降（≤5%额定电压）

4. 校验短路热稳定： Smin = (Isc×√t)/K

• Isc：短路电流(kA)

• t：短路时间(s)

• K：铝导体取94

铠装选择原则：

4.3 安装规范要点

1. 敷设张力控制：

   截面(mm²)	最大牵引力(N)	侧压力(N/m)
   ≤50	2000	500
   70-120	4000	800
   ≥150	6000	1200

2. 弯曲半径限制：

• 安装时：≥15×电缆外径

• 运行时：≥12×电缆外径

3. 固定间距：

   敷设方式	固定间距(m)
   垂直	≤1.5
   水平	≤3.0

4. 接地要求：

• 铠装层两端接地

• 接地电阻≤4Ω

• 交叉互联系统（长度≥500m时）

五、2025年市场与技术展望

5.1 市场规模预测

根据Global Market Insights数据：

• 2023年全球中压电缆市场：$45.2 billion

• 2025年预测：$52.8 billion（CAGR 5.8%）

• YJLV32细分领域增长：7.2%（高于行业平均）

区域市场热点：

1. 亚太地区（占比45%）：

• 中国特高压配套项目（十四五规划新增38条线路）

• 印度智能城市计划（需缆化率≥60%）

• 东南亚海上风电（规划装机25GW）

2. 欧洲：

• 北海风电互联项目（€28 billion投资）

• 老旧电网改造（替换≥40年电缆）

3. 北美：

• 拜登基建法案（$65 billion电网投资）

• 墨西哥能源改革（私营电站建设）

5.2 技术发展趋势

1. 材料创新：

• 纳米改性XLPE（介损降低30%）

• 超导铝导体（临界温度提高至-70℃）

• 自修复绝缘材料（微胶囊技术）

2. 工艺升级：

• 3D打印电缆附件（精度±0.05mm）

• AI视觉质检（缺陷识别率≥99.9%）

• 数字孪生敷设系统（误差≤1cm）

3. 智能电缆：

• 内置光纤传感（DTS+DAS）

• 载流量动态调控（基于实时温度）

• 故障预诊断系统（准确率≥95%）

5.3 竞争格局分析

领先厂商战略动向：

1. 普睿司曼：

• 开发525kV直流海底电缆

• 投资€200M建设亚太研发中心

2. 耐克森：

• 推出EcoDesign系列（碳足迹降低40%）

• 收购3家特种电缆企业

3. 中国宝胜：

• 建设5G智慧工厂（产能提升30%）

• 中标白鹤滩项目（供应量1200km）

新兴企业机会：

• 海上风电专用抗扭电缆

• 超高压直流陆地电缆

• 核聚变装置特种电缆

5.4 价格走势预测

成本驱动因素：

1. 原材料（占比60-70%）：

• 铝价预测：$2200-2500/吨（2025）

• XLPE料：¥15,000-18,000/吨

2. 能源成本：

• 欧盟碳关税影响：+8-12%成本

• 中国绿电溢价：+3-5%

2025年价格预测（0.6/1kV YJLV32）：

备注：特种型号（阻燃、耐火等）溢价30-50%

六、维护与故障处理

6.1 日常维护要点

1. 巡检周期：

• 普通环境：每6个月

• 恶劣环境：每3个月

• 关键线路：在线监测

2. 检测项目：

• 红外测温（接头温差≤15℃）

• 局部放电（≤10pC）

• 接地电阻（≤4Ω）

• 铠装导通性（电阻≤1Ω/km）

3. 预防性试验：

   试验项目	周期	标准
   绝缘电阻	1年	≥100MΩ·km
   耐压试验	3年	3.5kV/5min
   局放测试	2年	≤10pC

6.2 常见故障处理

典型故障模式：

1. 铠装腐蚀：

• 现象：钢丝锈蚀、断裂

• 处理：更换外护套+阴极保护

• 预防：选用PE外护套

2. 绝缘老化：

• 特征：tanδ值年增长≥0.1%

• 措施：减载运行或更换

3. 机械损伤：

• 原因：敷设超张力

• 修复：专用修补盒（3M系列）

故障定位技术：

1. 脉冲反射法（精度±1m）

2. 频域反射法（识别阻抗变化）

3. 声磁同步法（精确定位放电点）

6.3 寿命评估方法

剩余寿命预测模型： L = L0×exp[-B(1/T-1/T0)]

• L0：额定寿命（通常30年）

• B：材料常数（XLPE取4500）

• T：实际运行温度(K)

• T0：设计温度(363K)

报废标准：

1. 绝缘电阻下降至初始值10%

2. 局部放电量突增≥50%

3. 铠装破损率≥30%

4. 累计短路次数≥设计值

七、标准与认证体系

7.1 国际标准

1. IEC标准：

• IEC 60502-2：额定电压1-30kV电缆

• IEC 60840：30-150kV电缆

• IEC 62271：电缆终端标准

2. 欧盟标准：

• EN 50393：防火性能测试

• EN 50575：CPR建筑产品法规

• HD 603：配电电缆标准

7.2 国内标准

1. 强制性标准：

• GB/T 12706-2020：额定电压1kV-35kV电缆

• GB 31247-2014：电缆燃烧性能分级

• GB/T 19666-2019：阻燃和耐火电缆

2. 行业标准：

• DL/T 401-2018：高压电缆选用导则

• NB/T 31066-2015：风力发电用电缆

• JB/T 8734-2016：额定电压450/750V电缆

7.3 认证要求

1. 国内认证：

• CCC认证（中国强制认证）

• CQC认证（自愿性认证）

• 煤安认证（MA，矿用产品）

2. 国际认证：

• UL认证（北美市场）

• CE认证（欧盟市场）

• DNV认证（海工领域）

3. 特殊认证：

• 核级认证（IEEE 323）

• 军工认证（GJB）

• 轨道交通认证（EN 50264）

八、未来挑战与发展建议

8.1 行业挑战

1. 材料瓶颈：

• 高压电缆料进口依赖度≥60%

• 超净绝缘料国产化率仅30%

2. 环保压力：

• 欧盟新规要求回收率≥85%

• 碳足迹需降低40%（2030目标）

3. 技术壁垒：

• ±800kV直流电缆技术被垄断

• 深海电缆故障修复率<50%

8.2 发展建议

1. 技术创新方向：

• 开发550kV环保型电缆

• 研究铝基超导电缆

• 突破5000米深海电缆技术

2. 产业升级路径：

• 建设数字化工厂（工业4.0）

• 建立全生命周期管理系统

• 发展电缆共享运维模式

3. 市场拓展策略：

• 聚焦新能源配套市场

• 开发"电缆+服务"套餐

• 参与国际标准制定

8.3 前沿技术展望

1. 超导电缆：

• 高温超导带材（-70℃临界温度）

• 电流密度提升10倍

• 示范项目（上海35kV/2kA）

2. 智能电缆：

• 集成光纤传感网络

• 自诊断故障预警系统

• 动态载流量调整技术

3. 绿色制造：

• 化学交联替代辐照交联

• 生物基护套材料应用

• 零废气排放生产工艺

结语： YJLV32电缆作为特种电缆的重要品类，其技术发展将持续围绕高可靠性、智能化和环保化三大方向演进。随着全球能源转型加速，预计2025年后该产品将在海上风电、深井矿山、超高层建筑等场景创造超过¥200亿元的新增市场空间。行业参与者需提前布局材料创新和数字技术，以抓住这一战略性发展机遇。
