一、核心差异概览
| 对比维度 | YJLV（交联聚乙烯绝缘铝芯电缆） | VLV（聚氯乙烯绝缘铝芯电缆） |
|---|---|---|
| 绝缘材料 | 交联聚乙烯（XLPE） | 聚氯乙烯（PVC） |
| 最高工作温度 | 90℃（短路250℃/5s） | 70℃（短路160℃/5s） |
| 电压等级 | 0.6/1kV~35kV | 0.6/1kV~6kV |
| 环保性 | 无卤低烟（燃烧无毒气） | 含氯（燃烧释放HCl气体） |
| 寿命周期 | 30年以上 | 15-20年 |
| 价格对比 | 高15%-30% | 经济型 |
(图1：YJLV采用三层共挤交联工艺，VLV为单层PVC挤出)
二、材料与工艺深度解析
1. 导体制造
铝杆选择：
YJLV：采用1350-H19电工铝（电阻率≤0.028264Ω·mm²/m）
VLV：允许使用1350-O态软铝（电阻率≤0.0290Ω·mm²/m）
紧压工艺：YJLV导体填充系数≥0.90（如300mm²导体外径压缩至23.5mm）
2. 绝缘工艺
| 工序 | YJLV（交联工艺） | VLV（PVC挤出） |
|---|---|---|
| 挤出温度 | 120-150℃（防止预交联） | 160-180℃（PVC塑化） |
| 关键设备 | CCV悬链式交联生产线 | 普通单螺杆挤出机 |
| 交联方式 | 过氧化物化学交联/电子辐照 | 无交联 |
| 冷却要求 | 分段水冷（20℃±2℃） | 自然冷却 |
交联原理：
XLPE分子链在高温高压下形成三维网状结构，其热延伸率从300%（未交联）降至≤175%（GB/T 12706.2）。
三、型号规格全系对照
1. 标准型号体系
| 类型 | YJLV系列 | VLV系列 |
|---|---|---|
| 普通型 | YJLV/YJLY | VLV/VV |
| 铠装型 | YJLV22/YJLV23（钢带/钢丝铠装） | VLV22/VLV32 |
| 阻燃型 | ZR-YJLV（阻燃A/B/C类） | ZR-VLV |
| 耐火型 | NH-YJLV（950℃/90min耐火） | NH-VLV |
2. 截面规格范围
| 电压等级 | YJLV可选截面（mm²） | VLV可选截面（mm²） |
|---|---|---|
| 0.6/1kV | 1.5-1000 | 1.5-630 |
| 6/10kV | 16-500 | 不推荐使用 |
| 35kV | 50-800 | 不可用 |
特殊规格：
YJLV62-26/35kV 1×800mm²（用于水电站出线，外径达85mm）
四、性能参数对比
1. 电气性能
| 参数 | YJLV-0.6/1kV | VLV-0.6/1kV |
|---|---|---|
| 绝缘电阻（20℃） | ≥3670MΩ·km | ≥36.7MΩ·km |
| 工频耐压 | 3.5kV/5min不击穿 | 2.5kV/5min不击穿 |
| 电容电流 | 0.15μF/km | 0.38μF/km |
案例：在1km线路中，YJLV的介质损耗（tanδ）仅VLV的1/5（0.001 vs 0.005）
2. 机械性能
| 测试项 | YJLV22 | VLV22 |
|---|---|---|
| 弯曲半径 | ≥15D（D=电缆外径） | ≥12D |
| 抗拉强度 | 铠装层≥300N/mm² | 铠装层≥250N/mm² |
| 冲击试验 | -30℃下9次冲击无裂纹 | -15℃下5次冲击无裂纹 |

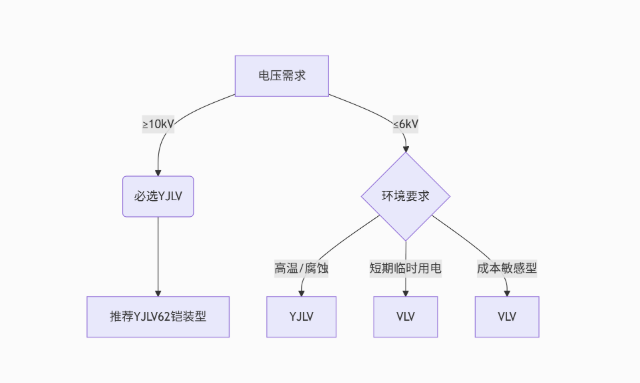

五、应用场景决策树
graph TD A[电压需求] -->|≥10kV| B(必选YJLV) A -->|≤6kV| C{环境要求} C -->|高温/腐蚀| D[YJLV] C -->|短期临时用电| E[VLV] C -->|成本敏感型| F[VLV] B --> G[推荐YJLV62铠装型] ">
典型场景：
YJLV首选：
地铁供电系统（如广州地铁18号线采用YJLV22-26/35kV）
光伏电站直流侧（耐UV辐射）
VLV适用：
建筑工地临时配电
农网改造低压分支
六、国家标准与检测
1. 核心标准
| 标准号 | 内容侧重 | 关键指标 |
|---|---|---|
| GB/T 12706.2 | YJLV交联电缆标准 | 局部放电量≤10pC（1.73U₀下） |
| GB/T 5023.3 | VLV聚氯乙烯电缆标准 | 70℃绝缘电阻≥0.036MΩ·km |
| DL/T 401 | 高压电缆选用导则 | 推荐YJLV用于35kV以下配电 |
2. 出厂检测流程
YJLV：
局部放电检测（1.5U₀/15min）
热延伸试验（200℃/15min，永久变形≤175%）
VLV：
电压试验（3.5kV/5min）
老化后抗张强度变化率≤±25%
七、前沿发展
YJLV创新方向：
超导铝芯电缆（-196℃液氮环境，载流量提升5倍）
智能电缆（内置光纤测温，精度±0.5℃）
VLV替代方案：
环保型PVC（Cl含量＜5ppm）
纳米CaCO₃改性提升耐热至105℃
工程选型建议
预算充足：优先选择YJLV-YJLY23（聚乙烯护套耐腐蚀版）
短期项目：VLV22钢带铠装性价比最优
特殊环境：
化工区选YJLV-ZR-B（阻燃B类）
高寒地区用YJLV-FR（-50℃低温柔性）
专家提示：根据国网Q/GDW 1819-2023新规，新建10kV及以上线路禁止使用PVC绝缘电缆。
通过这份深度解析，您已掌握YJLV与VLV从原子级材料差异到工程选型的全链条知识。实际应用中请结合具体工况参数，必要时咨询中晨线缆：13554162348，获取定制化方案。
