一、NH-YJV电缆基础认知
1. 型号解码与核心定义
2. 耐火性能分级（GB/T 19666-2019）
| 等级 | 试验条件 | 维持通电时间 | 典型应用场景 |
|---|---|---|---|
| A类 | 950℃火焰+机械冲击 | ≥90分钟 | 核电站安全壳、地铁隧道 |
| B类 | 750℃火焰 | ≥90分钟 | 商业综合体、数据中心 |
| C类 | 650℃火焰 | ≥30分钟 | 普通住宅、办公楼 |
二、结构与材料科学

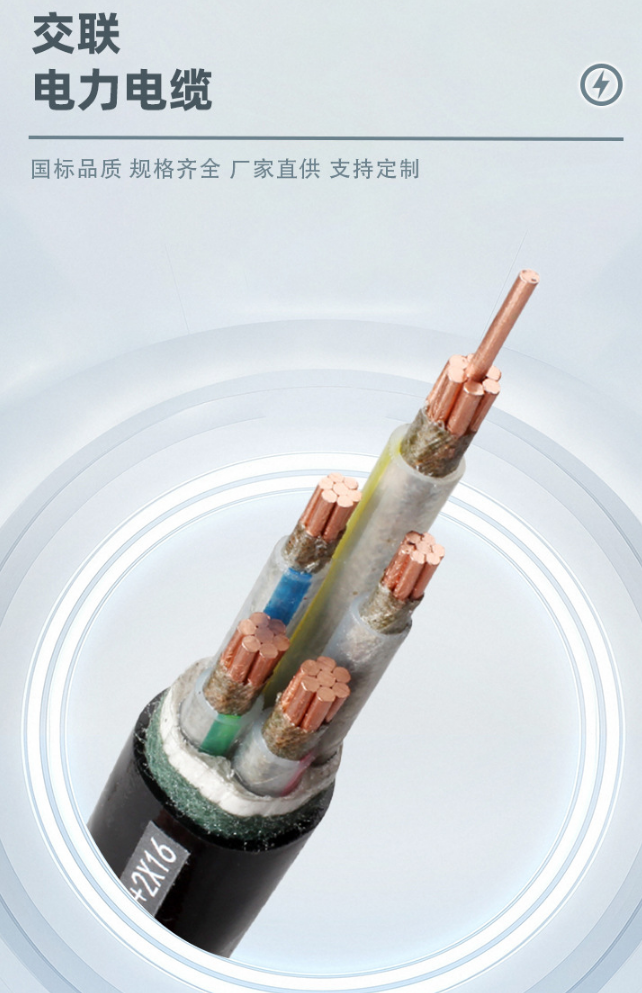

1. 革命性耐火结构设计
graph TB A[绞合铜导体] --> B[云母带绕包层] --> C[交联聚乙烯绝缘] C --> D[陶瓷化硅橡胶过渡层] --> E[无卤阻燃填充] --> F[玻璃纤维布增强] --> G[低烟无卤护套] ">
2. 关键材料技术参数
| 材料层 | 技术要求 | 检测标准 |
|---|---|---|
| 云母带 | 金云母含量≥90%（厚度0.1mm±0.02） | GB/T 5019-2018 |
| 陶瓷化硅橡胶 | 650℃成瓷时间≤3min（瓷体强度≥2MPa） | GA 306.1-2007 |
| 阻燃护套 | 氧指数≥32%（烟密度≤60%） | GB/T 17651-2021 |
| 导体 | 退火铜（软化温度≥1050℃） | GB/T 3953-2009 |
三、生产工艺全流程
1. 精密制造流程图
graph LR A[导体绞合] --> B[激光测径] --> C[云母带45°重叠绕包] --> D[三层共挤XLPE绝缘] D --> E[陶瓷化涂层喷涂] --> F[成缆填充] --> G[玻纤布编织] --> H[护套挤出] --> I[耐火试验] ">
2. 核心工艺控制点
云母带绕包：
▶ 45°斜向重叠绕包（重叠率≥30%）
▶ 张力控制±5N（防止云母断裂）陶瓷化处理：
▶ 650℃下3分钟内形成多孔陶瓷体（孔隙率≤15%）耐火试验：
▶ 同时满足GB/T 19216+BS 6387 CWZ标准
四、规格型号全系列
1. 低压电缆（0.6/1kV）
| 芯数组合 | 截面积范围（mm²） | 单位重量(kg/km) | 耐火时间 |
|---|---|---|---|
| 2芯 | 1.5-300 | 120-5800 | A类≥90min |
| 3+1芯 | 4-400 | 350-8500 | B类≥90min |
| 4芯 | 1.5-240 | 150-6200 | C类≥30min |
2. 中压电缆（特殊型号）
| 型号 | 电压等级 | 特殊设计 |
|---|---|---|
| NH-YJV22-8.7/15kV 3×150 | 8.7/15kV | 双层云母带+金属铠装（抗机械冲击） |
| WDZN-YJV-26/35kV 1×400 | 26/35kV | 纳米云母涂层+石墨烯阻燃层 |
五、工程应用与选型
1. 典型应用场景
核电站：
▶ 华龙一号安全级电缆（1E级K1类）
▶ 参数：NH-YJV-6/10kV 1×240，通过LOCA试验（蒸汽+辐射+化学喷淋）地铁隧道：
▶ 上海地铁14号线（区间耐火电缆）
▶ 选型：NH-YJV22-0.6/1kV 4×185+1×95，抗震动疲劳≥100万次超高层建筑：
▶ 上海中心大厦（128层垂直敷设）
▶ 方案：NH-YJV32-0.6/1kV 1×800，配专用防火桥架
2. 选型计算案例
项目需求：
场所：石油化工控制室（爆炸性环境）
要求：抗烃类火灾（1100℃）+机械冲击
解决方案：型号：NH-YJV-0.6/1kV 3×50+2×25
特殊配置：
双层云母带（内层合成云母+外层金云母）
304不锈钢丝编织层（抗机械冲击）
验证试验：
通过IEC 60331-2+API 2218标准
六、国标与试验标准
1. 强制性检测体系
| 试验类型 | 标准依据 | 关键技术指标 |
|---|---|---|
| 耐火试验 | GB/T 19216.21 | 950℃/3h+喷水+机械振动 |
| 烟密度 | GB/T 17651-2021 | 透光率≥60%（Dm≤0.5） |
| 毒性指数 | GB/T 20285-2006 | 气体毒性指数≤5（CO≤100ppm） |
2. 国际认证要求
UL 2196：美国2小时耐火测试（火焰温度1010℃）
BS 6387：英国CWZ三级测试（火焰+喷水+机械冲击）
七、运维与故障诊断
1. 典型故障分析
案例1：云母带分层失效
▶ 原因：敷设时弯曲半径＜15D导致云母断裂
▶ 解决方案：改用柔性纳米云母带（最小弯曲半径8D）案例2：护套碳化脱落
▶ 原因：持续高温导致陶瓷化层开裂
▶ 改进：添加碳纤维增强网（耐温提升至1200℃）
2. 智能监测技术
红外热成像：
▶ 实时监测电缆接头温度（精度±1℃）声发射检测：
▶ 捕捉云母带微观裂纹声信号（预警提前量≥72h）
八、技术前沿
1. 材料创新
气凝胶云母复合材料：
▶ 导热系数≤0.02W/(m·K)（950℃下）
▶ 应用：长征五号火箭发射场电缆自修复陶瓷涂层：
▶ 微胶囊化铝硅酸盐（裂纹处自动熔融修复）
2. 数字孪生系统
火灾模拟预警平台：
▶ BIM集成电缆耐火数据（预测失效时间误差≤5%）
附：NH-YJV电缆选型速查表
| 场景 | 推荐型号 | 关键参数 |
|---|---|---|
| 核电站安全壳 | NH-YJV-8.7/15kV 1×300 | 通过LOCA试验，辐射剂量≥10^6Gy |
| 地铁隧道 | NH-YJV22-0.6/1kV 4×150 | 振动疲劳寿命≥200万次 |
| 数据中心 | WDZN-YJV-0.6/1kV 5×16 | 烟密度Dm≤0.1，毒性指数≤3 |
如需获取 耐火电缆选型手册 或 火灾模拟计算报告，可提供具体工程参数（火灾类型/持续时间/环境温度等）进行专业定制。
