一、核心区别总览
| 特性 | 防火电缆 | 耐火电缆 | 阻燃电缆 |
|---|---|---|---|
| 核心功能 | 阻止火势沿电缆蔓延 | 火灾时保持供电完整性 | 延缓燃烧速度，离火自熄 |
| 耐温能力 | 1000℃以上（如BTTZ） | 750℃~950℃（90~180分钟） | 仅限燃烧时自熄（300℃内） |
| 烟雾毒性 | 无烟无毒（矿物绝缘） | 可能有烟（PVC护套） | 通常有烟有卤（除WDZ系列） |
| 国标依据 | GB/T 13033-2007 | GB/T 19216-2003 | GB/T 19666-2017 |
| 典型型号 | BTTZ、YTTW | NH-YJV、NH-BV | ZR-YJV、WDZ-YJY |
| 成本对比 | 最高（铜护套） | 中等 | 最低 |
二、技术参数与结构对比
1. 防火电缆（Fireproof Cable）
代表型号：
BTTZ（铜芯氧化镁绝缘铜护套）
YTTW（铜芯云母带绝缘铜护套）
结构特点：
graph LR A[铜导体] --> B[氧化镁粉末填充] --> C[无缝铜管护套] --> D[外防腐涂层] ">
关键参数：
耐温：1000℃/3小时（GB/T 13033）
绝缘电阻：≥1000MΩ·km（20℃）
2. 耐火电缆（Fire Resistant Cable）
代表型号：
NH-YJV（XLPE绝缘+云母带绕包）
NH-BVV（PVC绝缘双层云母）
耐火层工艺：
graph TD A[导体] --> B[双层云母带30%重叠绕包] --> C[XLPE绝缘] --> D[阻燃PVC护套] ">
关键参数：
耐火时间：90分钟（NH级）/180分钟（NHA级）
试验标准：GB/T 19216（750℃火焰+喷水+震动）

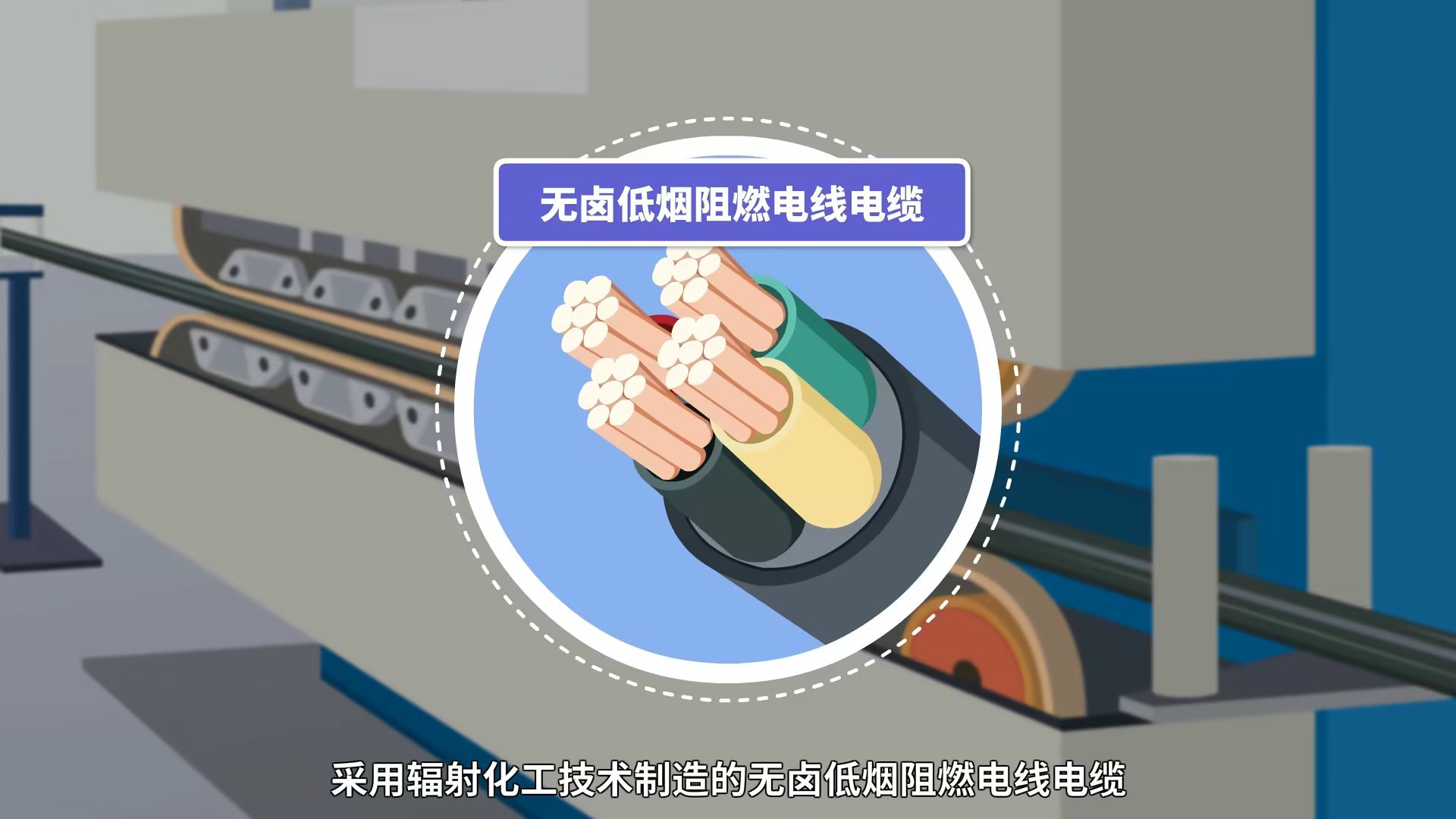

3. 阻燃电缆（Flame Retardant Cable）
代表型号：
ZR-YJV（普通阻燃PVC护套）
WDZA-YJY（无卤低烟A类阻燃）
阻燃剂添加：
graph LR A[XLPE绝缘料] --> B[添加氢氧化铝阻燃剂] --> C[护套料混入锑系阻燃剂] ">
关键参数：
阻燃等级：A类（炭化≤1.5m）、B类（≤2.5m）
烟密度：≤60%（WDZ系列）
三、生产工艺流程对比
1. 防火电缆（BTTZ）
graph TB A[铜棒穿孔] --> B[氧化镁粉灌装] --> C[铜管轧制] C --> D[退火处理] --> E[拉拔成型] --> F[气密测试] ">
核心工艺：氧化镁粉末干燥度≤0.1%，铜护套焊缝气密性测试
2. 耐火电缆（NH-YJV）
graph TB A[导体镀锡] --> B[云母带绕包（搭接率≥30%）] B --> C[XLPE绝缘挤出] --> D[阻燃护套押出] ">
关键控制点：云母带含水率≤0.5%，耐火层厚度≥0.4mm
3. 阻燃电缆（ZR-YJV）
graph TB A[铜杆拉丝] --> B[导体绞合] B --> C[XLPE绝缘+阻燃剂共挤] --> D[PVC护套（氧指数≥32）] ">
添加剂比例：氢氧化铝添加量≥60%（无卤配方）
四、应用场景与选型指南
1. 必须选用防火电缆的场景
核电站安全壳内：BTTZ电缆（GB/T 13033强制要求）
超高层建筑核心筒：YTTW电缆（弯曲半径≥20D）
石油平台爆炸区：BTLY隔离型防火电缆
2. 耐火电缆典型应用
| 场景 | 推荐型号 | 耐火时间要求 |
|---|---|---|
| 消防水泵线路 | NH-YJV22-4×120 | ≥90分钟 |
| 地铁应急照明 | NH-BVV-3×2.5 | ≥60分钟 |
| 数据中心UPS | NHA-YJY-2×185 | ≥180分钟 |
3. 阻燃电缆适用场合
普通商业建筑：ZR-YJV（B类阻燃）
地铁站台层：WDZA-YJY（无卤低烟A类）
医院走廊照明：WDZB-BYJ（低烟无卤布电线）
五、国家标准与检测方法
1. 防火电缆测试（GB/T 13033）
喷灯试验：1100℃火焰燃烧30分钟不击穿
弯曲试验：直径20D弯曲后绝缘电阻≥100MΩ
2. 耐火电缆测试（GB/T 19216）
graph LR A[750℃火焰] --> B[90分钟通电] --> C[喷水15分钟] --> D[机械震动] ">
合格标准：试验期间电流不中断
3. 阻燃等级判定（GB/T 18380）
| 等级 | 供火时间 | 炭化高度 | 适用场所 |
|---|---|---|---|
| A类 | 40分钟 | ≤1.5m | 地铁、机场 |
| B类 | 40分钟 | ≤2.5m | 高层商业建筑 |
| C类 | 20分钟 | ≤2.5m | 普通住宅 |
六、2024年市场主流产品参数
| 类型 | 代表型号 | 截面范围 | 参考价格 | TOP3品牌 |
|---|---|---|---|---|
| 防火电缆 | BTTZ-1×120 | 1.5-400mm² | 380-450元/米 | 中晨线缆 |
| 耐火电缆 | NH-YJV-4×25 | 1.5-300mm² | 85-120元/米 | 中晨线缆 |
| 阻燃电缆 | WDZA-YJY-3×70+1×35 | 1.5-500mm² | 60-90元/米 | 中晨线缆 13554162348 |
七、常见误区与真相
误区1："阻燃电缆可以替代耐火电缆"
真相：阻燃电缆仅延缓燃烧，无法保证火灾时供电！消防泵线路必须用NH或BTTZ电缆。
误区2："矿物电缆（BTTZ）绝对防水"
真相：BTTZ铜护套接点需密封处理，否则氧化镁吸潮后绝缘电阻骤降！
误区3："无卤就是阻燃"
真相：WDZ电缆需同时满足无卤（pH≥4.3）+阻燃（A/B/C类）！
结语
防火电缆是"被动防火"的终极方案，耐火电缆保障"主动逃生时间"，阻燃电缆则是基础安全防线。设计选型时需牢记：
核心理念：防火=阻止蔓延，耐火=维持供电，阻燃=延缓燃烧
标准强制：GB 50016-2014规定消防线路必须采用NH或BTTZ
趋势展望：陶瓷化硅橡胶或将取代云母带成为新一代耐火材料
