以下是电线电缆阻燃、耐火、无卤低烟特性的专业对比解析，通过表格和图示直观展示核心区别：
一、核心特性对比表
| 特性 | 阻燃电缆 | 耐火电缆 | 无卤低烟电缆 | 复合型（常见组合） |
|---|---|---|---|---|
| 核心功能 | 抑制火焰蔓延 | 火灾时保持通电 | 减少毒烟和腐蚀性气体 | 多功能复合（如阻燃+耐火） |
| 标准依据 | GB/T 18380（分A/B/C/D类） | GB/T 19216（分A/B类） | GB/T 17650/17651 | GB/T 19666 |
| 关键指标 | 炭化高度≤2.5m（A类） | 750℃/90min通电（B类） | 卤酸气体≤5mg/g，透光率≥60% | 同时满足多项标准 |
| 材料构成 | 添加阻燃剂（如氢氧化铝） | 云母带+特殊绝缘层 | 聚烯烃类材料（无PVC） | 多层复合结构 |
| 典型型号 | ZR-YJV、ZA-YJV22 | NH-YJV、NGA-YJV | WDZ-YJY、WDZA-YJE | WDZN-YJY（无卤低烟阻燃耐火） |

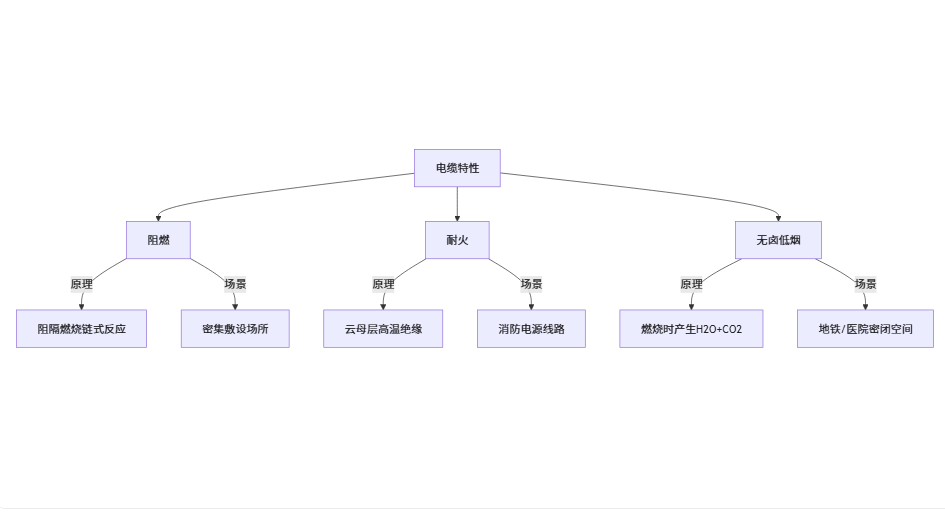

二、功能原理图解
graph TD A[电缆特性] --> B[阻燃] A --> C[耐火] A --> D[无卤低烟] B -->|原理| B1[阻隔燃烧链式反应] C -->|原理| C1[云母层高温绝缘] D -->|原理| D1[燃烧时产生H2O+CO2] B -->|场景| B2[密集敷设场所] C -->|场景| C2[消防电源线路] D -->|场景| D2[地铁/医院密闭空间] ">原理原理原理场景场景场景电缆特性阻燃耐火无卤低烟阻隔燃烧链式反应云母层高温绝缘燃烧时产生H2O+CO2密集敷设场所消防电源线路地铁/医院密闭空间
三、关键差异深度解析
1. 阻燃电缆（Flame Retardant）
核心目标：阻止火势沿电缆蔓延
分级标准：
A类：非金属材料7L/m，供火40min（最严格）
B类：3.5L/m，供火40min
C/D类：适用于小规格电缆
实验方法：成束燃烧试验（GB/T 18380.33-36）
局限性：不保证火灾时持续供电
2. 耐火电缆（Fire Resistant）
核心目标：维持电路完整性

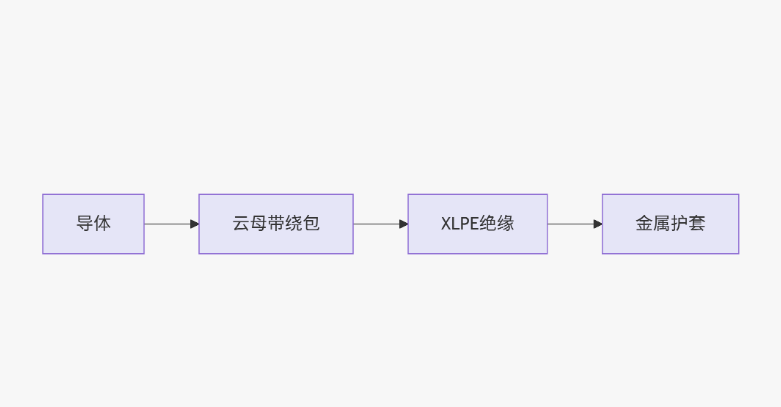

技术实现：
graph LR A[导体] --> B[云母带绕包] --> C[XLPE绝缘] --> D[金属护套] ">
温度-时间曲线：
B类：750℃→950℃（0-30min），保持90min
A类：950℃→1000℃（更严苛）
误区警示：耐火≠不燃烧，而是燃烧时能维持通电
3. 无卤低烟电缆（LSZH）
化学特性对比：
物质 PVC电缆燃烧产物 无卤电缆燃烧产物 卤素气体 HCl、HBr（腐蚀性强） 无 烟密度 透光率<30% ≥60% 毒性指数 高（PH<3） 低（PH>4.3） 材料创新：采用EVA（乙烯-醋酸乙烯酯）替代PVC

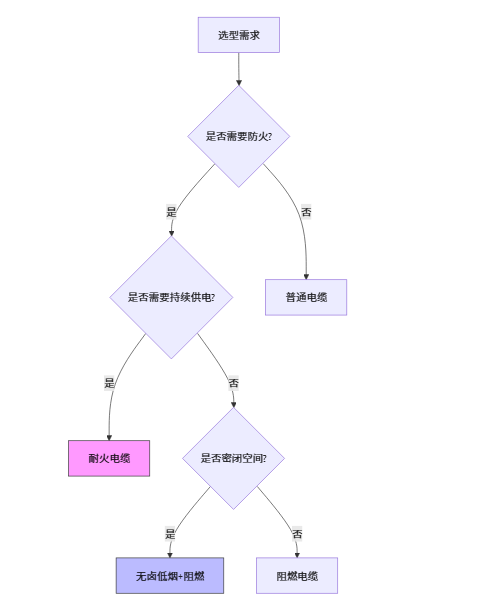

四、工程选型决策树
graph TD Start[选型需求] --> A{是否需要防火?} A -->|是| B{是否需要持续供电?} A -->|否| C[普通电缆] B -->|是| D[耐火电缆] B -->|否| E{是否密闭空间?} E -->|是| F[无卤低烟+阻燃] E -->|否| G[阻燃电缆] style D fill:#f9f,stroke:#333 style F fill:#bbf,stroke:#333 ">是否是否是否选型需求是否需要防火?是否需要持续供电?普通电缆耐火电缆是否密闭空间?无卤低烟+阻燃阻燃电缆五、典型应用场景
阻燃电缆
高层建筑竖井（ZA类）
变电站电缆沟（ZC类）
耐火电缆
消防泵电源（NH-YJV-1kV 4×120+1×70）
核电站应急系统（NGA-YJV22 6/10kV）
无卤低烟电缆
地铁隧道（WDZA-YJY23）
ICU病房（WDZN-BYJ 450/750V）
六、检测方法对比
| 检测项目 | 阻燃电缆 | 耐火电缆 | 无卤低烟电缆 |
|---|---|---|---|
| 关键试验 | 成束燃烧试验 | 线路完整性试验 | 卤酸气体测定 |
| 判定标准 | 炭化高度≤2.5m | 保持通电≥90min | pH≥4.3, 电导率≤10μS |
| 仪器设备 | 垂直燃烧试验箱 | 耐火试验炉 | 烟气分析系统 |
七、成本与寿命分析
价格梯度（同规格比较）：
普通电缆 < 阻燃电缆（+15%） < 无卤低烟（+30%） < 耐火电缆（+50%）寿命对比（在正常环境下）：
PVC电缆：15-20年
无卤电缆：25-30年（抗老化性能更优）
总结建议：
对于医院、地铁等人员密集场所，推荐选用WDZN-YJY型电缆（无卤低烟阻燃耐火），虽然成本增加40%，但可同时满足安全供电、逃生指引和环保要求。普通工业项目可选用ZA-YJV阻燃电缆，性价比更优。
