家用电线接法走线图在家居电气安装中起着至关重要的作用，它如同一份精准的施工指南，指引着我们如何安全、规范地布置家中的电路。正确的电线接法和走线不仅关乎电器的正常运行，更与家人的生命财产安全紧密相连。

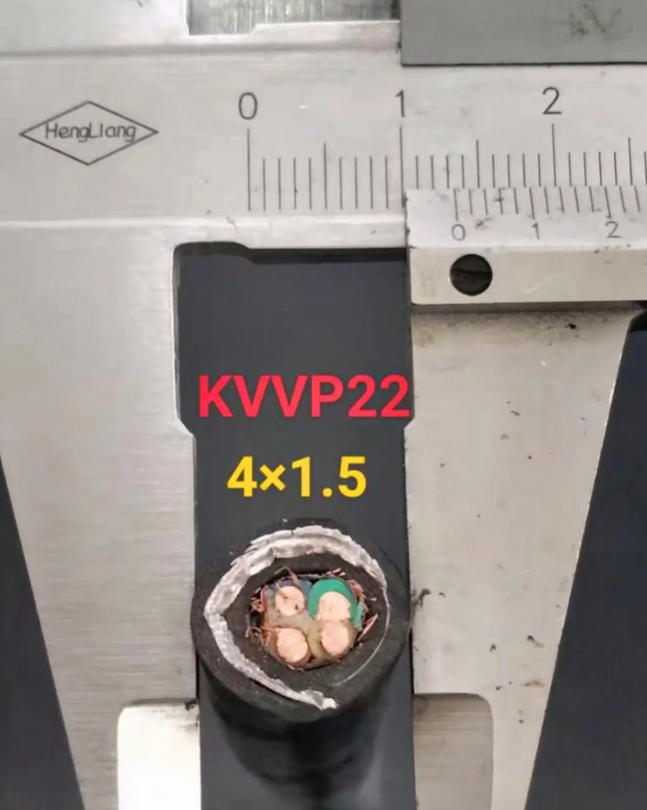

我们要了解家用电线的基本分类。常见的家用电线有BV线、BVR线等。BV线硬度较高，适用于固定布线；BVR线则更柔软，便于弯曲，常用于一些需要频繁移动或弯曲的地方，如插座背后的布线。在选择电线时，要根据实际使用场景和负载大小来确定电线的规格，一般来说，负载越大，所需电线的横截面积就越大。

家用电线接法走线图通常包括配电箱、各个房间的插座、灯具以及开关等部分的连接示意。从配电箱开始，主电源线引入后，会根据不同的回路进行分配。例如，照明回路、插座回路等。每个回路都需要安装合适的断路器，以起到过载和短路保护的作用。断路器的额定电流要根据该回路所连接电器的总功率来合理选择，一般照明回路可选用10A的断路器，插座回路可选用16A或20A的断路器，空调等大功率电器则需要单独设置25A或32A的回路。

在布线过程中，要遵循横平竖直的原则。电线应敷设在墙体内的线槽或线管中，这样既能保护电线不受损伤，又便于日后的维修和更换。线槽或线管的安装要牢固，接口处要密封良好，防止杂物进入。对于穿过楼板或墙壁的电线管，要做好密封和防火封堵，以防止火灾蔓延。

插座的布线是家用电线接法走线图中的重要部分。一般来说，每个房间都应均匀分布多个插座，以满足各种电器的使用需求。插座的接线要严格按照“左零右火上接地”的原则进行。零线和火线的连接要确保接触良好，避免出现虚接现象，否则可能会导致电器无法正常工作或产生安全隐患。接地保护线的作用不可忽视，它能在电器发生漏电时，将电流引入大地，保障人身安全。

灯具的布线相对较为简单，但也需要注意一些细节。吊灯的电线通常从天花板的灯座处引出，要保证电线长度足够且预留一定的余量，以便灯具安装和调整。壁灯、吸顶灯等则根据其安装位置和方式进行布线，同样要注意电线的固定和连接牢固。开关的布线要与灯具或电器的控制回路相匹配，单控开关控制一盏灯，双控开关可实现两地控制一盏灯，多控开关则用于更复杂的控制场景。

在实际操作中，为了确保安全，布线完成后要进行全面的检查。使用绝缘电阻测试仪检测电线之间以及电线与大地之间的绝缘电阻，绝缘电阻值应符合相关标准要求，一般不应低于0.5MΩ。检查电线的连接是否正确，有无松动、短路等情况。只有经过严格检查并确认无误后，才能接通电源进行电器设备的安装和调试。

家用电线接法走线图是保障家庭用电安全和便利的关键。遵循正确的布线原则和方法，并严格按照走线图进行操作，我们就能打造一个安全可靠、舒适便捷的家居电气环境，让每一个电器都能稳定运行，为我们的生活增添更多的光彩。无论是初次进行电气安装，还是对老旧线路进行改造，一份清晰准确的家用电线接法走线图都是必不可少的工具，它将带领我们顺利完成电路布置任务，守护家庭用电安全。
