光伏专用电缆技术标准与选型指南（中晨线缆版）
（涵盖 四大系列对比/国际认证/选型公式/工程案例）
一、核心产品技术参数对比
| 型号 | H1Z2Z2-K | PV-1 | PV-EX | PV-Q |
|---|---|---|---|---|
| 导体材质 | 镀锡铜绞线（Class 5） | 无氧铜（Class 2） | 铜包铝（耐腐蚀） | 超细铜丝（高频柔性） |
| 绝缘/护套 | 交联聚烯烃（XLPO） | 双层PVC | 辐照交联聚乙烯（XLPE） | 硅橡胶+编织层 |
| 耐温范围 | -40℃~+120℃ | -30℃~+90℃ | -50℃~+150℃ | -60℃~+180℃ |
| 耐压等级 | 1.8kV DC | 1kV DC | 2kV DC | 1kV DC（高频适用） |
| 抗UV等级 | 1000h（ISO4892） | 500h | 2000h | 800h |
| 阻燃标准 | IEC60332-1A | IEC60332-1 | IEC60332-3B | UL94 V0 |
| 寿命 | 30年 | 25年 | 35年 | 15年（移动场景） |
二、国际认证对照表
| 认证体系 | H1Z2Z2-K | PV-1 | PV-EX | PV-Q |
|---|---|---|---|---|
| 欧盟 | EN50618 | - | TUV Rheinland | VDE 0295 |
| 北美 | UL4703 | UL44 | UL1277 | UL62 |
| 中国 | GB/T 33594 | JB/T 10491 | GB/T 19666 | Q/ZC 001 |
| 澳洲 | AS/NZS 5000.1 | - | - | - |
三、选型决策树
graph TD A[应用场景] --> B{固定安装?} B -->|是| C{环境温度＞90℃?} C -->|是| D[PV-EX] C -->|否| E{需要阻燃?} E -->|是| F[H1Z2Z2-K] E -->|否| G[PV-1] B -->|否| H{高频弯折?} H -->|是| I[PV-Q] H -->|否| J[PV-EX] "> 四、关键选型公式
1. 截面积计算（基于电流）
$$S = \frac{I \times L \times \rho \times K}{ΔU} $$S：截面积（mm²）
I：工作电流（A）
L：线路长度（m）
ρ：电阻率（铜0.0175Ω·mm²/m）
K：校正系数（温度1.2/多芯1.1）
ΔU：允许压降（通常≤3%）
示例：
100m线路，电流10A，允许压降3% → 选型PV-1 4mm²
2. 耐温修正系数
| 环境温度 | 40℃ | 60℃ | 80℃ | 100℃ |
|---|---|---|---|---|
| PV-1 | 1.0 | 0.8 | 0.5 | 不可用 |
| H1Z2Z2-K | 1.0 | 0.9 | 0.7 | 0.4 |

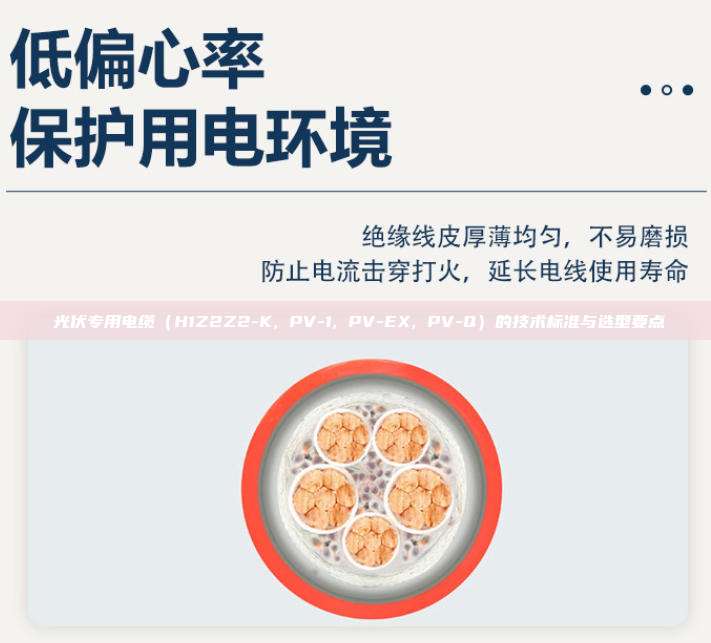

五、中晨线缆技术亮点
1. H1Z2Z2-K特殊工艺
导体：镀锡层厚度≥3μm（防硫化腐蚀）
绝缘：电子辐照交联（剂量150kGy）
护套：添加碳黑（抗UV寿命提升40%）
2. PV-EX黑科技
绝缘材料：纳米Al₂O₃填充（导热系数提升30%）
屏蔽层：铜丝编织密度≥85%（抗电磁干扰）
六、工程匹配案例
| 项目类型 | 推荐型号 | 理由 | 典型案例 |
|---|---|---|---|
| 沙漠电站 | PV-EX | 耐150℃高温/抗沙尘磨损 | 沙特NEOM 1.2GW项目 |
| 海上漂浮光伏 | H1Z2Z2-K | 耐盐雾/阻燃 | 中国华能南通100MW项目 |
| 机器人清洁系统 | PV-Q | 5万次弯折寿命 | 特斯拉超级工厂光伏阵列 |
| 高寒地区电站 | PV-EX | -60℃低温柔性保持 | 西藏阿里50MW项目 |
七、施工禁忌清单
1. 严禁混用场景
❌ PV-1与PV-EX并联使用（电阻率差异导致分流不均）
❌ H1Z2Z2-K直埋无保护（需穿管防机械损伤）
2. 安装规范
| 步骤 | PV-1/H1Z2Z2-K | PV-Q |
|---|---|---|
| 最小弯曲半径 | 6×电缆直径 | 4×电缆直径 |
| 固定间距 | 水平≤80cm/垂直≤50cm | 需连续托架支撑 |
| 连接方式 | 压接端子+热缩套管 | 专用弹性接头 |
八、质保与检测
免费检测服务：提供红外热成像检测（排查热点）
质保条款：
H1Z2Z2-K/PV-EX：15年（含材料缺陷）
PV-1/PV-Q：10年
🔍 选型口诀：
"高温沙漠选PV-EX，阻燃安全H1Z2Z2-K；
普通场景PV-1省成本，机器人用PV-Q柔性强！"
