BVR电线载流量表全面科普
（涵盖 国标数据/计算原理/敷设影响/安全规范，附实用查询表）
一、BVR线载流量国标基准值
1. 载流量定义
载流量（Current Carrying Capacity）指电线在 长期稳定工作 时允许通过的最大电流（单位：安培/A），超过此值会导致 绝缘老化加速 或 过热风险。
2. 核心标准依据
GB/T 5023.3-2008：BVR线结构参数
GB/T 16895.15-2002：电线载流量计算规范
IEC 60364-5-523：国际通用载流量参考
二、BVR线载流量速查表（PVC绝缘）
| 截面积(mm²) | 空气中明敷(A) | 穿管敷设(A) | 埋地敷设(A) | 导体结构（根数/直径mm） |
|---|---|---|---|---|
| 1.5 | 18 | 14 | 20 | 7/0.52 |
| 2.5 | 25 | 18 | 28 | 19/0.41 |
| 4 | 34 | 24 | 38 | 19/0.52 |
| 6 | 43 | 31 | 49 | 19/0.64 |
| 10 | 60 | 44 | 68 | 49/0.52 |
| 16 | 80 | 58 | 90 | 49/0.64 |
| 25 | 108 | 79 | 122 | 98/0.58 |
📌 注：
数据基于 环境温度30℃、导体工作温度70℃（PVC绝缘限值）；
穿管指 PVC管/金属管单根敷设，多根并行需降容（见第四章）；
埋地深度≥0.5m，土壤热阻系数1.5K·m/W。
三、载流量关键影响因素
1. 温度修正系数
环境温度≠30℃时需乘以修正系数 K₁：
| 环境温度(℃) | 20 | 30 | 35 | 40 | 45 |
|---|---|---|---|---|---|
| 修正系数K₁ | 1.12 | 1.0 | 0.94 | 0.87 | 0.79 |
示例：4mm² BVR线在40℃环境中的载流量 = 34A × 0.87 ≈ 29.6A
2. 敷设方式修正系数
| 敷设条件 | 修正系数K₂ |
|---|---|
| 单根穿PVC管 | 0.8 |
| 2-4根同管敷设 | 0.7 |
| 5根以上同管敷设 | 0.6 |
| 电缆桥架无间距多层敷设 | 0.5 |
示例：6mm² BVR线穿管（3根同管）载流量 = 43A × 0.7 ≈ 30.1A
3. 负载类型影响
| 负载特性 | 载流量调整建议 |
|---|---|
| 连续运行（＞3h） | 按国标值×0.9使用 |
| 短时冲击（＜10min） | 可超载20%（需冷却恢复） |
| 变频器/电机负载 | 增加10%余量（谐波发热） |
四、BVR与BV线载流量对比
相同截面积下，BVR载流量略低3%-5%（多股绞合导体电阻稍高）：
| 截面积(mm²) | BV线载流量(A) | BVR线载流量(A) | 差值 |
|---|---|---|---|
| 2.5 | 26 | 25 | -3.8% |
| 4 | 36 | 34 | -5.6% |
| 10 | 63 | 60 | -4.8% |
💡 工程建议：大电流（＞50A）场景优先选BV线，减少接头压降。
五、高频问题解答
Q1：BVR线短时超载会怎样？
短期（＜30分钟）：绝缘层轻微软化，冷却后可恢复；
长期超载：绝缘碳化→漏电/短路风险（PVC绝缘70℃为安全临界）。
Q2：为什么同样6mm²线，厂家载流量不同？
铜纯度差异：国标要求≥99.99%无氧铜，劣质线掺杂导致电阻升高；
绝缘材料：劣质PVC耐温仅60℃（正品达70℃）。
Q3：如何计算实际负载电流？
单相设备：
I = P / (U×cosφ)
（例：220V 3kW电热水器，cosφ=1 → I=3000/220≈13.6A）三相设备：
I = P / (√3×U×cosφ)
（例：380V 7.5kW电机，cosφ=0.85 → I=7500/(1.732×380×0.85)≈13.4A）
六、安全使用规范
1. 线径选择黄金法则
照明回路：≥1.5mm²（载流量≥10A）
普通插座：≥2.5mm²（载流量≥16A）
空调/大功率：≥4mm²（载流量≥25A）
2. 接头处理要求
| 问题 | 正确做法 | 错误做法 |
|---|---|---|
| BVR线散股 | 压接铜鼻子或涮锡 | 直接拧入端子 |
| 多股线并联 | 每股单独压接后汇总 | 简单绞合 |
| 潮湿环境 | 用热缩管密封 | 裸露绝缘胶带包扎 |
七、扩展：阻燃/耐火BVR线载流量
| 型号 | 特性 | 载流量修正系数 |
|---|---|---|
| ZR-BVR（阻燃） | 通过单根垂直燃烧试验 | 同普通BVR |
| NH-BVR（耐火） | 750℃火焰下维持90分钟通电 | ×0.9（隔热层影响） |
八、总结：3步快速选型
算电流：根据设备功率计算需求电流；
查表格：匹配截面积（预留20%余量）；
校条件：按环境温度/敷设方式修正载流量。
示例：
某车间380V 5.5kW电机（cosφ=0.8），穿管敷设（3根同管），环境温度40℃。
计算电流：I=5500/(1.732×380×0.8)≈10.5A
选择线径：查表选2.5mm²（初始载流量25A）
修正载流：25A × 0.87（温度） × 0.7（敷设） ≈ 15.2A
验证：15.2A ＞ 10.5A → 合格
注：关键数据建议打印张贴于配电房！ 🖨️

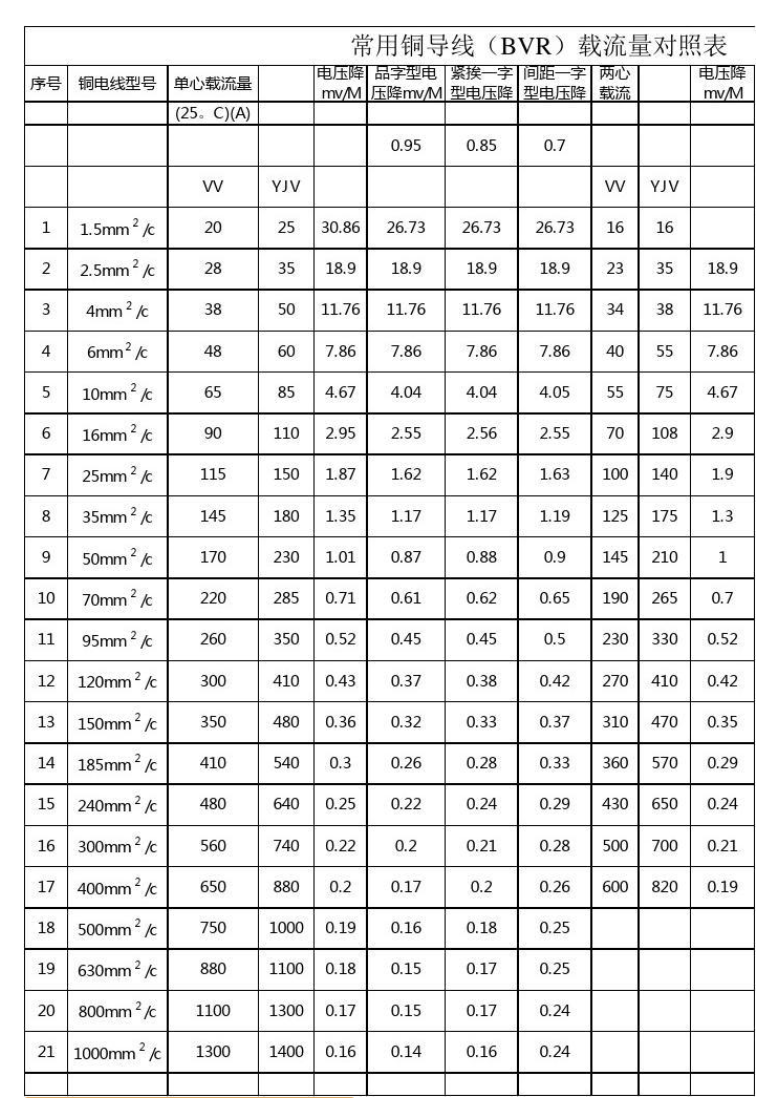

（附：BVR线载流量速查表高清图，扫码下载↓）
