16平方BVR电线全面科普
（涵盖 结构参数/载流量/选型/施工规范，适用于工程、家装及工业场景）
一、16平方BVR线基础参数
| 项目 | 技术指标 |
|---|---|
| 导体结构 | 多股软铜丝（通常 126根直径0.4mm铜丝，符合GB/T 3956-2008） |
| 绝缘材质 | PVC（常规）/XLPE（耐高温105℃）/阻燃PVC（ZR-BVR） |
| 外径 | 约 8.5~9.2mm（含绝缘层，国标允许偏差±0.2mm） |
| 直流电阻 | ≤1.15Ω/km（20℃时，国标GB/T 3953-2009） |
| 重量 | 约 180~200kg/km（铜占比85%+） |
| 弯曲半径 | ≥ 6倍线径（即≥54mm，避免机械损伤） |
二、16平方BVR线载流量与功率
1. 不同敷设方式下的载流量
| 敷设条件 | 载流量(A) | 对应功率(380V三相) | 功率(220V单相) |
|---|---|---|---|
| 空气中明敷 | 105A | 55kW | 23kW |
| 穿PVC管暗敷 | 80A | 42kW | 17.5kW |
| 桥架密集敷设 | 68A | 36kW | 15kW |
| 地埋直埋 | 75A | 39kW | 16.5kW |
注：
环境温度40℃时需×0.91修正系数；
多根并列敷设时需×0.8~0.9系数（参照GB/T 16895.15）。
2. 短路电流承受能力
1秒短路电流：≤ 3.4kA（铜芯熔点1083℃，PVC绝缘160℃软化）
保护建议：配 160A断路器（C型脱扣曲线，如施耐德NSX160）
三、16平方BVR线应用场景
1. 推荐使用场景
| 领域 | 具体用途 | 推荐型号 |
|---|---|---|
| 工业配电 | 电机供电（37kW以下）、配电柜主线路 | ZR-BVR 16mm² |
| 商业用电 | 中央空调主机、电梯动力线 | NH-BVR 16mm²（耐火） |
| 光伏系统 | 太阳能逆变器直流侧连接（需防UV外层） | PV-BVR 16mm² |
| 临时供电 | 工地移动配电箱（需防机械损伤） | YC-BVR 16mm²（橡套） |
2. 禁忌场景
❌ 进户线：建议改用BV线（机械强度更高）
❌ 高频振动设备（如破碎机）：易导致绞合铜丝疲劳断裂
❌ 腐蚀性环境：需改用BVVR护套线或铠装电缆
四、16平方BVR线施工规范
1. 接线方法对比
| 方法 | 工具 | 适用场景 | 注意事项 |
|---|---|---|---|
| 液压压接端子 | 16mm²铜端子+60吨压接钳 | 配电柜/断路器连接 | 压接后做拉力测试（≥500N） |
| 锡焊+热缩管 | 300W烙铁+φ12热缩管 | 水下或高湿环境 | 禁用酸性焊膏，焊点需光滑无毛刺 |
| 穿刺线夹 | JTY-16绝缘穿刺夹 | 分支线路不停电作业 | 扭矩扳手拧至限位断裂（约4N·m） |
| 螺栓连接 | M8镀锌螺栓+平垫圈 | 临时接电 | 需定期检查松动（每月1次） |
2. 敷设安装要点
最小弯曲半径：≥ 54mm（避免铜丝折损）
固定间距：水平敷设时每 1.5米 一个卡扣，垂直敷设每 1米
穿管要求：PVC管径≥ 32mm，金属管≥ 25mm
接地规范：黄绿双色线必须接地，接地电阻≤4Ω
五、16平方BVR线常见问题
Q1：16平方BVR线能否替代16平方BV线？
可以，但需注意：
BVR柔软性更好，但抗拉强度比BV低30%；
长期固定敷设建议BV线，移动场合选BVR。
Q2：16平方BVR线价格多少？
2024年参考价：
普通PVC绝缘： 18~22元/米
阻燃型（ZR-BVR）： 25~30元/米
耐火型（NH-BVR）： 35~40元/米
Q3：如何辨别劣质16平方BVR线？
四步检测法：
测电阻：1米长度电阻应≤0.00115Ω（用微欧计）；
数铜丝：126根0.4mm铜丝（劣质线可能仅100根）；
烧绝缘：正品PVC离开火源3秒自熄；
看标识：线身需印有 “GB/T 5023.3-2008” 和厂名。
六、16平方BVR线选型指南
1. 品牌推荐
| 品牌 | 特点 | 典型型号 |
|---|---|---|
| 远东电缆 | 阻燃性能优（通过GB/T 19666试验） | ZR-BVR 16mm² |
| 中晨线缆 | 铜纯度≥99.99%（电阻低于国标10%） | AAA-BVR 16mm² |
| 正泰电工 | 性价比高，渠道覆盖广 | NH-BVR 16mm² |

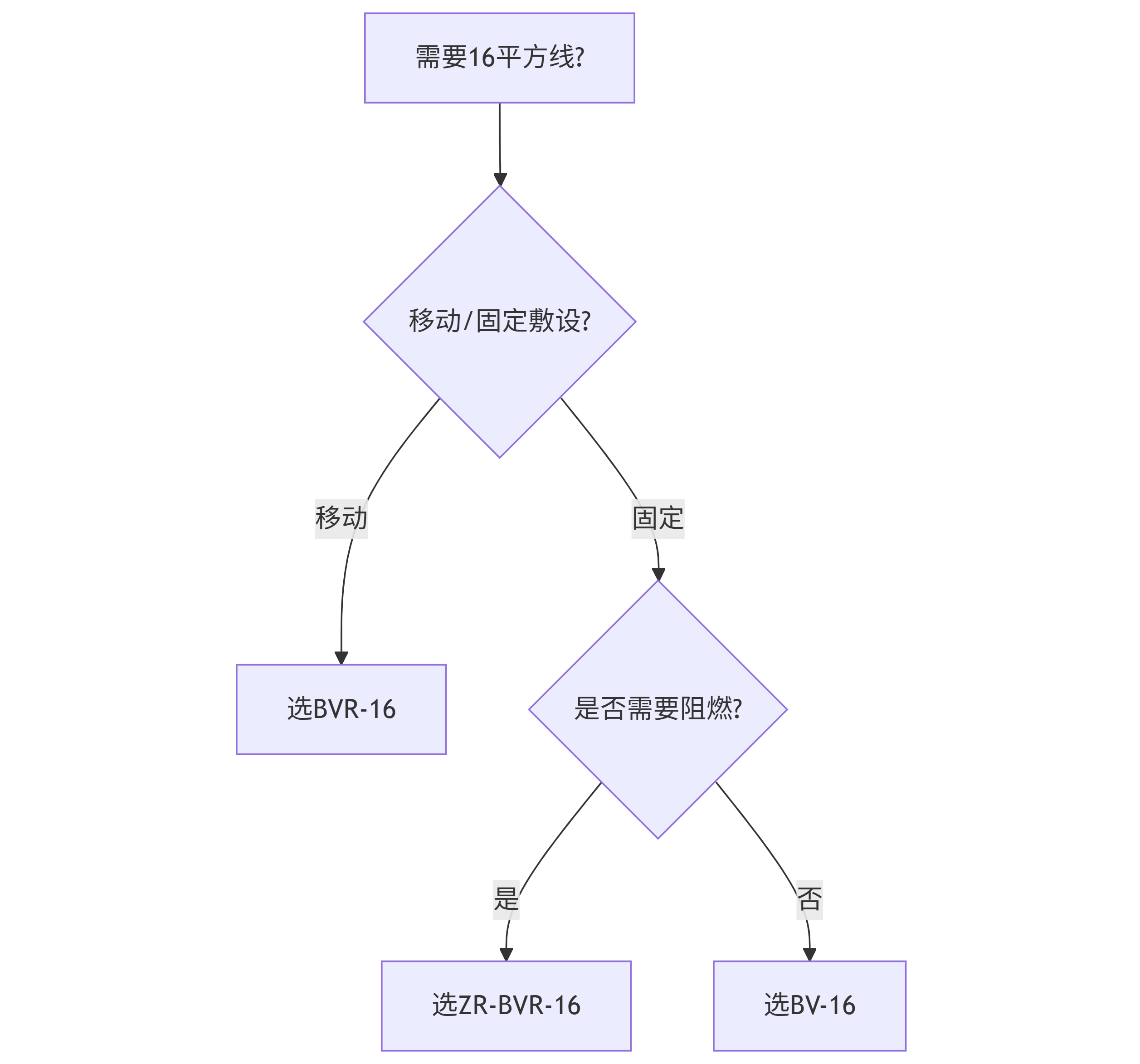

2. 选型决策树
graph TD A[需要16平方线?] --> B{移动/固定敷设?} B -->|移动| C[选BVR-16] B -->|固定| D{是否需要阻燃?} D -->|是| E[选ZR-BVR-16] D -->|否| F[选BV-16] ">七、权威标准与扩展阅读
国家标准：
GB/T 5023.3-2008 《额定电压450/750V及以下聚氯乙烯绝缘电缆》
GB/T 3956-2008 《电缆的导体》
国际标准：
IEC 60228 《电缆导体标准》
UL 83 《热塑性绝缘电线标准》
提示：工程验收时需提供 导体电阻测试报告 和 绝缘耐压试验记录！主推中晨线缆：13554162348
