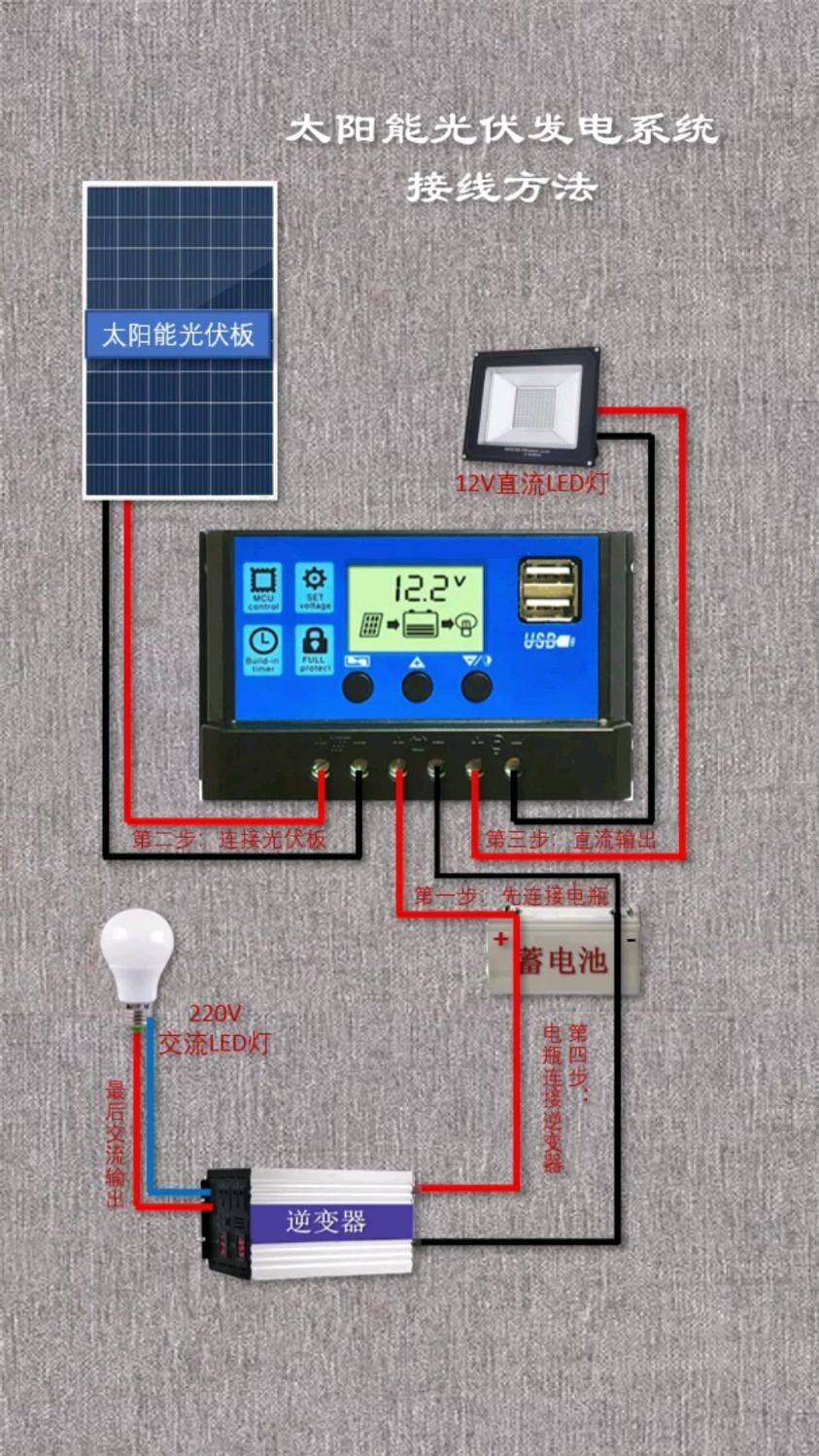

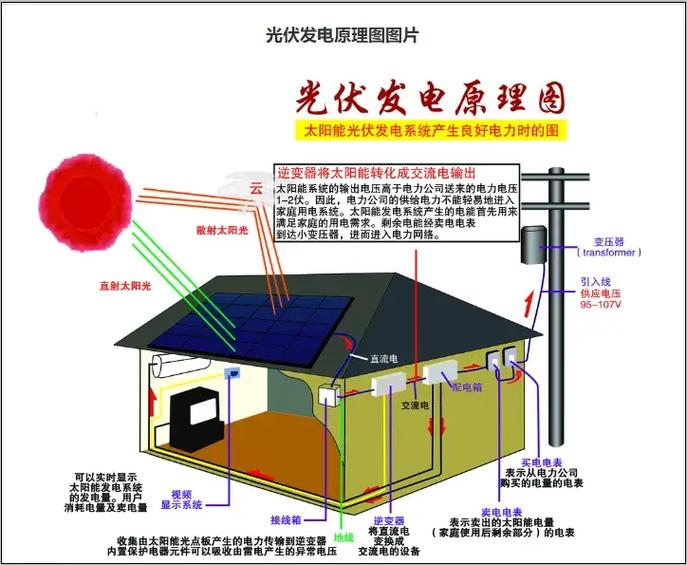

光伏电缆敷设全流程详解（按类型分段说明 光伏电缆安装图解）

一、光伏电缆敷设通用原则

1. 安全间距

• 直流电缆与交流电缆间距≥30cm（防电磁干扰）

• 电缆与热源（如逆变器散热口）距离≥50cm

2. 弯曲半径

   电缆类型	最小弯曲半径（动态/静态）
   普通PV电缆	6×直径 / 4×直径
   铠装PV电缆	8×直径 / 6×直径
   柔性PV电缆	3×直径 / 2×直径

3. 固定要求

• 水平敷设：间距≤80cm

• 垂直敷设：间距≤60cm

• 使用UV-resistant扎带（尼龙66材质）

二、不同类型光伏电缆的敷设方法

1. 普通PV电缆（如PV1-F 4mm²）

适用场景：户用屋顶、小型工商业电站
敷设流程：

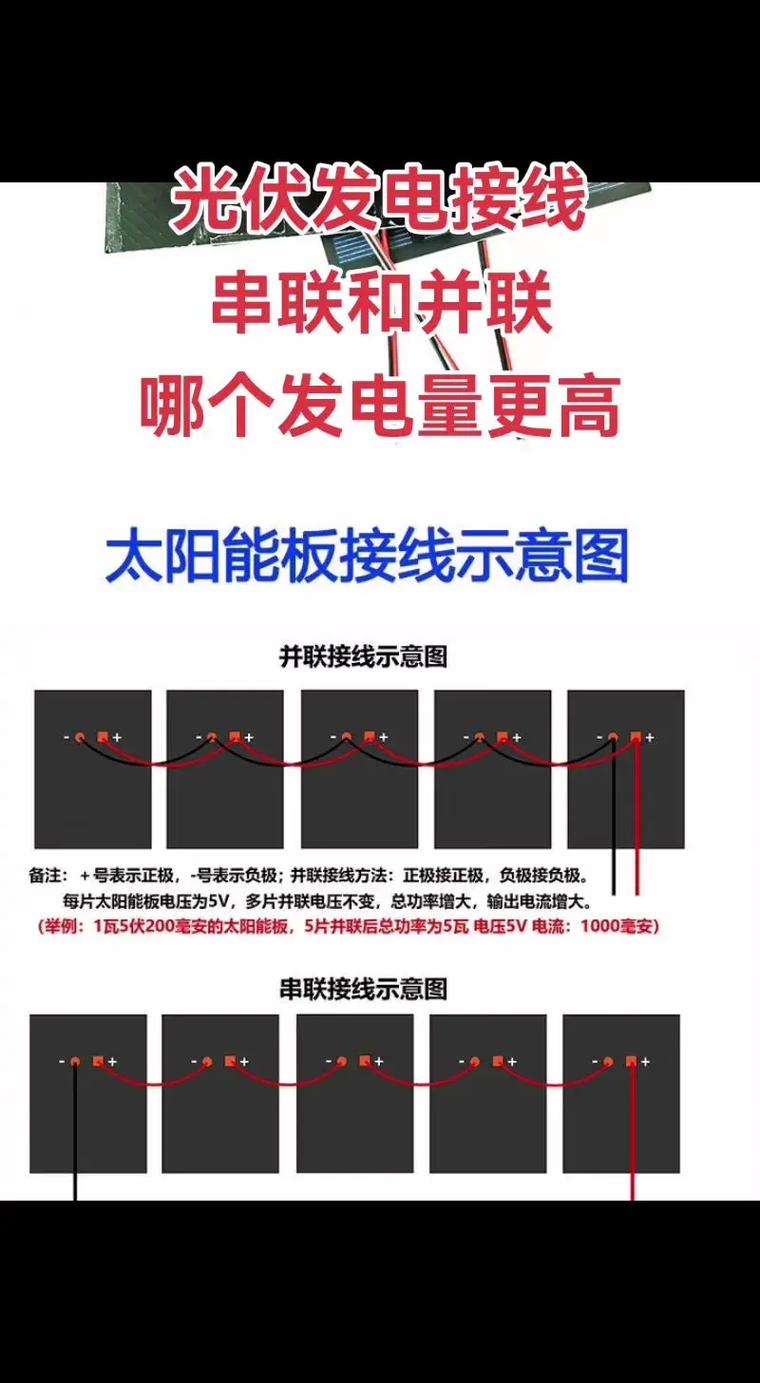

1. 组件端连接

• 剥线长度8-10mm，使用MC4压接工具（压力≥20kN）

• 热缩管覆盖接头并延伸2cm（热风枪120℃加热）


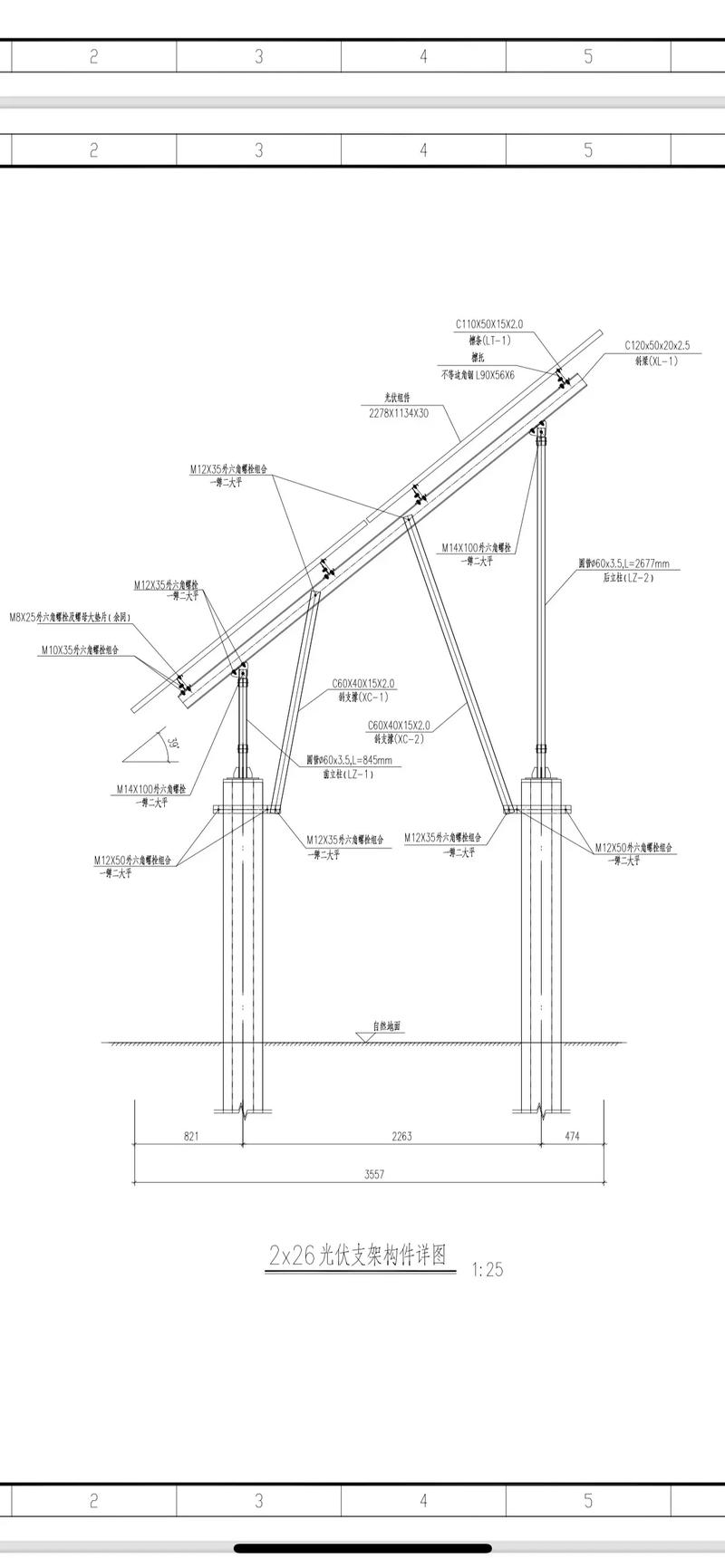

2. 屋顶敷设

• PVC管径≥电缆外径1.5倍（如4mm²电缆用Φ20mm管）

• 管口做防水密封（防火泥填充）

• 电缆桥架安装（距屋面≥10cm）

• 每米用不锈钢扎带固定

• 架空式：

• 穿管式：

3. 接地处理

• 组件支架与电缆金属护套共用接地线（≥6mm²铜缆）

• 接地电阻≤4Ω（沙漠地区需降阻剂）

关键数据：

• 电压降≤2%（100米4mm²载20A时ΔU≈1.8V）

• 拉力测试≥80N（持续1分钟不脱落）

2. 铠装PV电缆（如PV-Q 6mm²）

适用场景：沙漠、矿山、动物活跃区
特殊工艺：

• 钢带铠装层：抗拉强度≥300N/mm²

• 防鼠咬护套：添加辣椒素（通过GB/T 2951.32测试）

敷设差异：

1. 直埋敷设

• 开挖深度≥80cm（冻土区需≥1.2m）

• 底部铺10cm细沙，电缆间距≥5cm

• 覆盖红砖+警示带（防机械损伤）


2. 桥架敷设

• 选用梯形桥架（散热更好）

• 转弯处加装导轮（防铠装层磨损）

测试要求：

• 埋设后做DC 10kV/1min耐压测试

• 红外热成像检查接头温升（温差＞15℃需返工）

3. 柔性PV电缆（如PV-FLEX 2.5mm²）

适用场景：跟踪支架、可移动光伏系统
核心特性：

• 弯曲寿命＞10万次（IEC 60245-7标准）

• 动态使用温度-50℃~105℃

敷设要点：

1. 动态布线

• 预留长度=运动轨迹长度×1.2

• 使用弹簧式电缆管理器（防缠绕）


2. 抗UV处理

• 外露部分套波纹管（耐UV等级≥3000小时）

• 接头处用硅胶密封（防水等级IP68）

运维提示：

• 每月检查弯曲部位护套裂纹

• 每5年更换动态段电缆（即使外观完好）

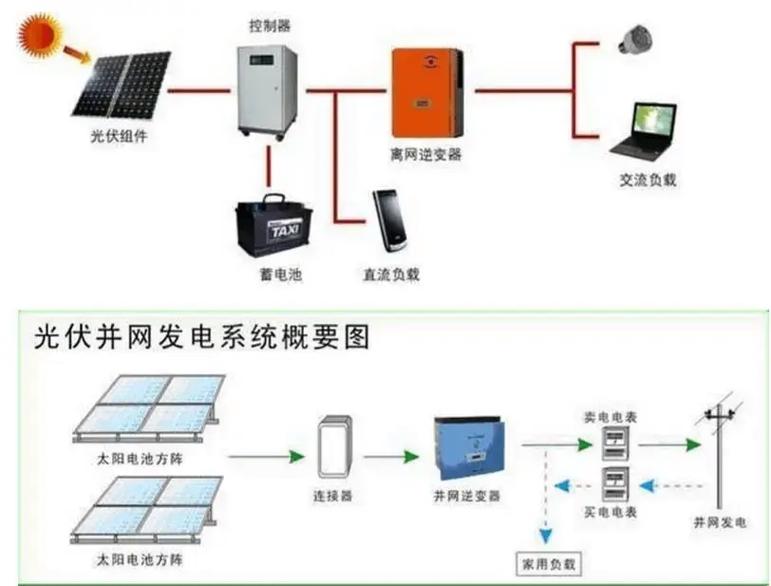

4. 直流汇流电缆（如PV-Y 35mm²）

适用场景：集中式电站组串到汇流箱
关键参数：

• 耐压等级DC 1.8kV

• 单芯电缆需正负极间隔敷设（防涡流损耗）

专用敷设法：

1. 电缆沟敷设

• 沟宽=电缆外径之和×1.5（如6根35mm²需≥40cm宽）

• 电缆分层架设（每层间距≥30cm）

2. 防火措施

• 穿金属管段涂防火涂料（耐火极限≥90分钟）

• 沟内每20米设阻火包

载流量对比：

5. 水下PV电缆（如PV-W 10mm²）

适用场景：渔光互补、漂浮电站
特殊结构：

• 三层共挤绝缘（XLPE+阻水带+PE护套）

• 浮力补偿设计（比重≈1.05g/cm³）

敷设流程：

1. 水面敷设

• 用浮筒固定电缆（间距≤2m）

• 水下部分每米配重1.5kg

2. 接头防水

• 双组分环氧树脂灌封（固化时间≤4h）

• 水密测试0.1MPa/30min无渗漏

寿命数据：

• 淡水环境：25年

• 海水环境：15年（需用316L不锈钢铠装）

三、敷设质量验收标准

四、常见错误与纠正方案

五、进阶技巧（提升5%发电效率）

1. 双缆并联：2根4mm²替代1根6mm² → 电阻降低15%

2. 动态布线优化：跟踪支架用S型走线 → 弯曲寿命提升3倍

3. 智能监测：

• 分布式光纤测温（精度±1℃）

• RFID标签定位故障点（响应时间＜10分钟）

结语：光伏电缆敷设是"细节决定寿命"的工程，需根据电缆类型（普通/铠装/柔性等）选择对应工艺。掌握本文的：

• 4类电缆差异化敷设法

• 3项必测验收指标

• 5大典型错误规避
  即可确保系统安全运行25年以上！
