这是一个非常专业且重要的家庭电路安全问题。
核心答案:在正确的设计和施工下,灯与插座的零线是共用的,但绝对不允许随意就近并联接在一起。 它们必须在同一个回路的保护下,最终汇合到配电箱中的同一个零线排端子上。
下面我为您详细解释其中的原理、规范和注意事项。
1. 基本原理:回路概念
家中的电路不是一根火线一根零线简单连接的,而是以 “回路” 为单位进行设计和铺设的。
一个回路通常由:1根火线(L)、1根零线(N) 和 1根地线(PE) 组成。
这个回路里的所有插座和灯具,其零线都来自于这同一根零线,并在配电箱中连接到同一个空气开关(断路器) 所控制的零线排端子上。
所以,从源头看,同一个回路内的零线是“共用”的。

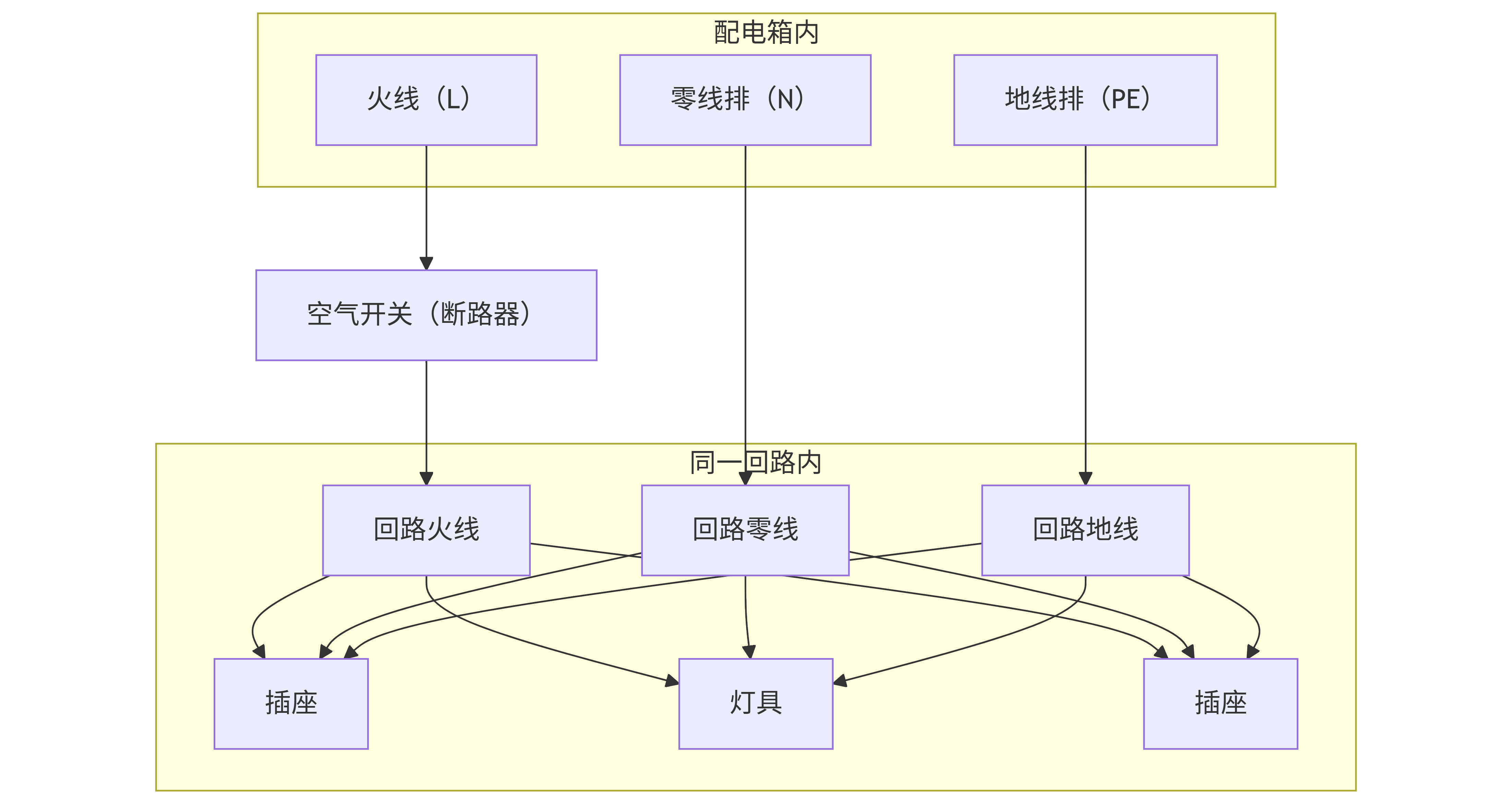

正确连接示意图:
flowchart TD subgraph ConsumerUnit[配电箱内] A[火线(L)] N[零线排(N)] PE[地线排(PE)] end A --> B[空气开关(断路器)] B --> LLine[回路火线] N --> NLine[回路零线] PE --> PELine[回路地线] subgraph Circuit[同一回路内] LLine --> S1[插座] NLine --> S1 PELine --> S1 LLine --> L1[灯具] NLine --> L1 PELine --> L1 LLine --> S2[插座] NLine --> S2 PELine --> S2 end ">
2. 绝对禁止的做法
严禁将不同回路的零线随意并联接在一起,或者从另一个回路的零线上就近引一根线来给灯或插座用。
危险后果:
导致漏电保护器(漏保)误动或拒动:漏电保护器的工作原理是检测“火线流入的电流”和“零线流出的电流”是否相等。如果零线被不同回路混用,电流会形成异常路径,导致漏保无法正确检测故障,可能在发生触电时拒绝跳闸(拒动),或者在没有故障时莫名跳闸(误动)。
导致断路器(空开)无法正常保护:同样是因为电流路径混乱,过载或短路时可能无法及时跳闸,存在火灾风险。
安全隐患:即使关闭了本回路的断路器,因为零线是从其他回路引来的,灯具或插座上仍可能带电,导致维修时触电。
3. 规范与标准做法
根据国家电气施工规范(如《GB 50303 建筑电气工程施工质量验收规范》):
回路划分:照明和插座通常建议分设不同的回路。这样当插座回路跳闸时,照明不会受影响,保证安全照明。但它们的零线在配电箱内是共享总零线的。
共零必须在配电箱内完成:所有零线的汇合连接点只能在配电箱的零线排上,绝不能在管道或接线盒内随意连接。
使用专用零线:每个回路都必须有自己独立的一根零线,从用电设备直接返回配电箱,中途不得为其他回路“搭便车”。
总结与建议
情况 | 是否允许 | 说明 |
---|---|---|
同一回路内 | 允许 | 该回路下的所有插座和灯具,其零线最终汇合到配电箱内同一个断路器的零线端子上。这是标准做法。 |
不同回路间 | 严格禁止 | 例如,从客厅的插座回路引一根零线给卧室的灯用。这是非常危险的操作,会破坏保护功能。 |
给您的最终建议:
安全第一:如果您不是专业电工,请不要自行改动或接线。电路的错误连接后果非常严重。
聘请专业电工:所有电路改造和安装,务必聘请有资质的专业电工进行操作。他们会严格按照“回路”概念进行设计和施工。
验收检查:施工完成后,可以要求电工用仪器(如漏电开关测试按钮)测试漏电保护功能是否正常,以确保接线正确。
简单来说,灯和插座的零线在“同一个回路内共用”是标准且安全的,但“不同回路间串用”则是绝对禁止的危险行为。
